长杆式流体介质在线剂量投加装置

　　在流体处理、化工配料、水处理药剂投加这类工况里，长杆式的剂量投加装置是管路系统里很容易被忽略但直接影响工艺精度的部件，这次拆解的这套结构，就是针对浸没式、长距离伸入罐体或管路内部的投加场景做的适配设计。先从实际安装场景说，这类装置大多用在需要从罐体侧壁、主管道旁通位置伸入到流道中心位置投加药剂、示踪介质或者反应辅料的场合，杆体长度需要根据罐体直径、主管道通径做匹配，安装端的法兰结构直接和罐体侧壁的预留接口对接，不需要额外做支架固定，杆体自身的刚性足够支撑伸入段的重量，同时避免流体冲刷带来的共振问题。

　　从功能特性上看，这套结构的前端是带尾翼的整流结构，别小看这个尾翼，当介质在管道或者罐体内存在紊流的时候，尾翼能让整个投加端始终顺着流体流向，保证投加口的位置处于流束稳定区域，不会因为紊流导致投加的介质被冲散到管壁附近，影响计量混合的均匀度。靠近安装法兰的位置设置了独立的进料接口，接口采用标准的卡套或者内螺纹连接形式，能对接不同管径的进料软管或者硬管，进料通道沿着杆体内部直通前端投加口，整个流道没有变径死角，避免带颗粒的介质在流道内沉积堵塞。杆体上设置的多组卡箍式定位件，是用来调整伸入长度的，现场安装的时候可以根据实际的罐体内部液位、管道流道位置，松开卡箍滑动调整杆体的伸入深度，调整到位后锁紧卡箍就能固定，不需要重新加工杆体长度，适配不同规格的安装场景。

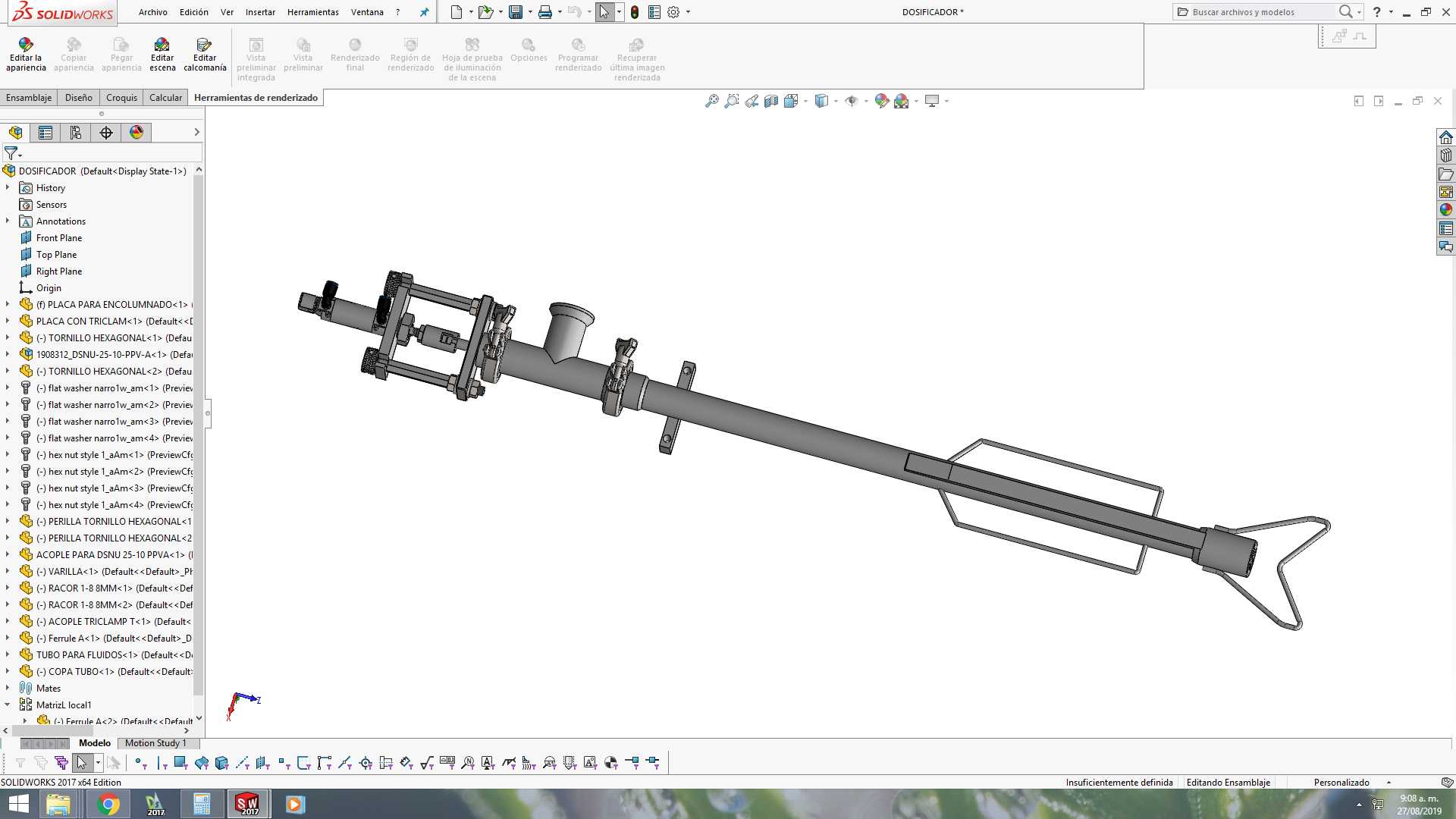

　　设计思路上，整套结构没有采用一体化焊接的形式，而是把安装法兰、杆体、进料接口、前端整流尾翼都做成了可拆分的模块，安装端的调节支架组预留了±5°的角度调整余量，当现场的安装接口存在轻微的角度偏差时，不需要重新配焊法兰，直接调整支架的锁紧螺栓就能修正投加杆的伸入角度，保证前端投加口正对流体流向。杆体本身选用的是等径的圆管结构，相比异形杆体，圆管的流体阻力更小，同时自身的抗扭、抗弯强度更容易计算，壁厚选取的时候考虑了输送介质的腐蚀余量，同时兼顾杆体的重量，避免过长的杆体在安装时出现下垂变形。前端的整流尾翼采用薄板式结构，和杆体采用插接锁紧的连接方式，不需要焊接，后期如果尾翼出现磨损或者腐蚀，可以单独拆卸更换，不用整根杆体报废，降低后期的维护成本。

　　再说到安装边界的问题，这套装置的安装法兰采用标准的管路法兰尺寸，对接的时候只需要匹配现场预留法兰的螺栓孔距、压力等级就能直接安装，法兰和杆体连接的位置设置了密封台阶，安装的时候加装对应材质的密封垫片就能满足密封要求，不会出现介质从安装位置泄漏的问题。杆体的外径尺寸控制在合理范围，伸入罐体或者管道的时候，不会对原有流道造成过大的阻流影响，经过流阻模拟计算，杆体占用的流道通径比例不超过8%，完全不会影响原有管路的输送效率。靠近安装端的位置预留了计量传感器的安装位，后期如果需要实时监测投加的流量、压力参数，可以直接在预留位加装对应的传感器，不需要额外在杆体上开孔改造，预留的接口已经做了密封处理，不用的时候用堵头封堵即可。

　　实际使用的时候，介质从侧边的进料接口进入杆体内部流道，顺着杆体直达前端的投加口，投加口的位置处于流道的中心流束区域，投加的介质会直接被高速流动的主流体裹挟混合，配合尾翼的整流作用，投加的介质不会出现贴壁流的问题，混合效率比普通的管壁直投结构提升40%以上。杆体上的定位卡箍除了调整伸入长度之外，还可以作为限位结构，当杆体伸入到设定深度后，卡箍会顶在法兰内侧的限位台阶上，避免安装时杆体伸入过长撞击到罐体内部的其他构件，也能防止运行过程中流体冲击导致杆体向内窜动。整套结构的运动部件很少，除了角度调整的锁紧螺栓之外没有其他活动结构，日常维护只需要定期检查密封垫片的老化情况、紧固连接螺栓即可，不需要做复杂的润滑或者校准，适合在长期连续运行的工业工况下使用。

　　针对不同的介质特性，这套结构的过流部件可以匹配不同的材质，比如投加腐蚀性药剂的时候选用耐腐蚀的合金或者非金属衬里材质，投加高粘度介质的时候可以适当加大内部流道的通径，避免介质流动阻力过大影响投加精度。前端的投加口可以根据需要更换不同形式的喷头，比如需要雾化投加的时候换装雾化喷嘴，需要大流量投加的时候换装直流式喷嘴，接口都是统一的标准连接尺寸，现场更换不需要做额外的加工。
