多联齿轮轴传动组件结构设计

项目分类:齿轮 发布时间:2022-01-21 ID:512075
  • 多联齿轮轴传动组件结构设计
  • 多联齿轮轴传动组件结构设计

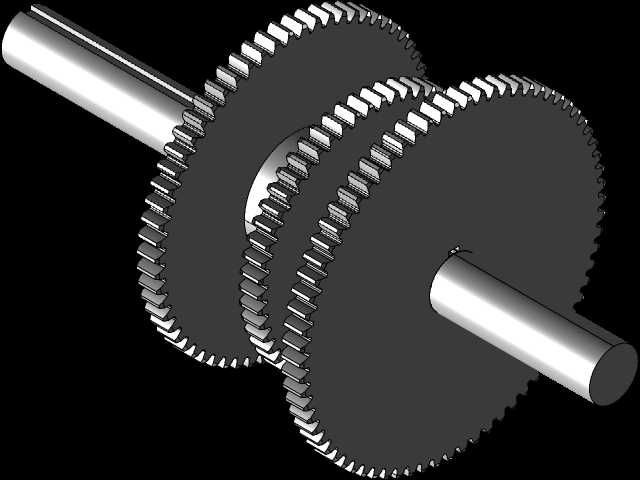

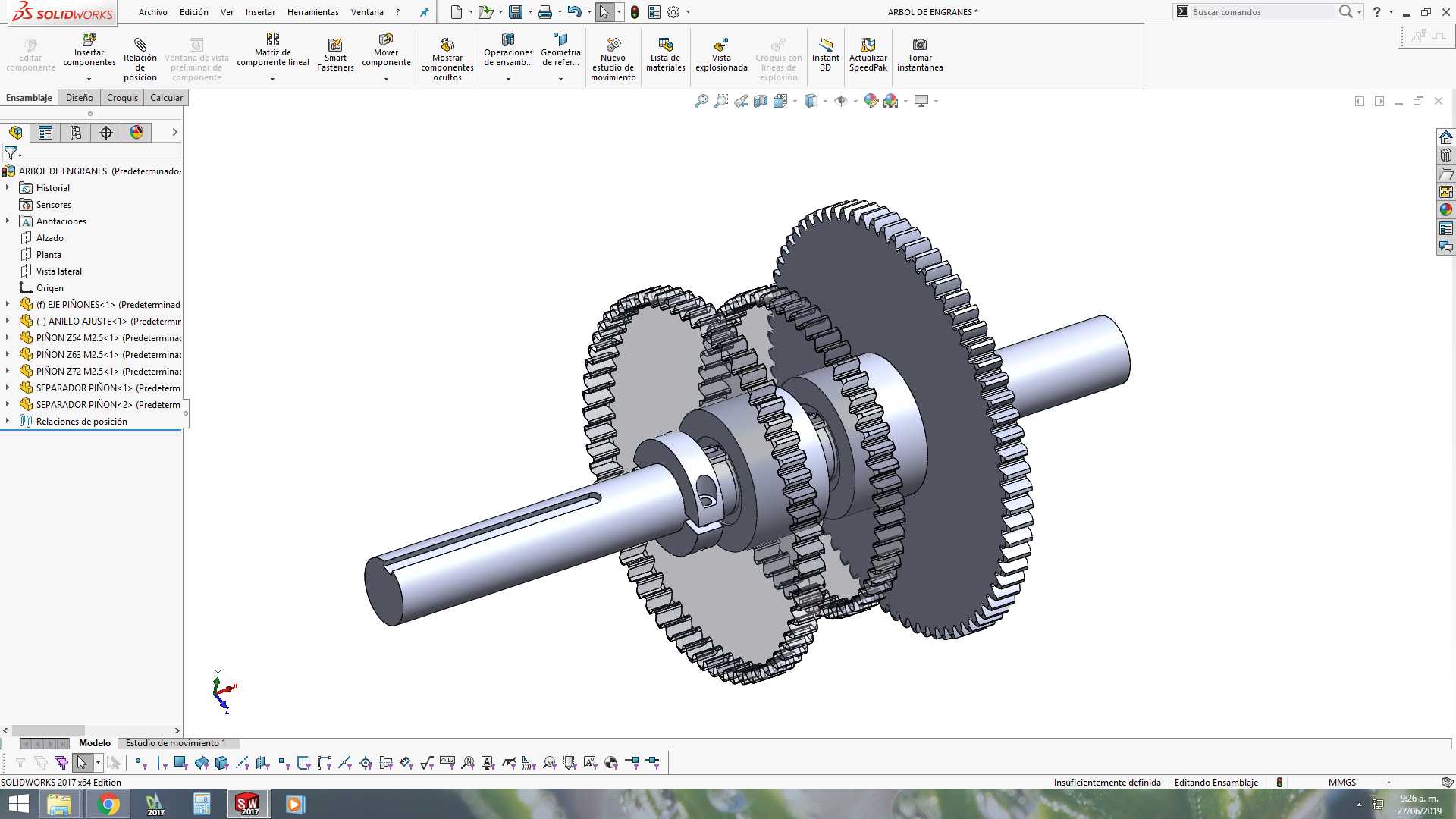

  这套轴带多联齿轮的传动结构,常见于中小功率变速传动场景,比如小型机床进给箱、农用机械变速单元、轻工输送设备的动力传递段,核心作用是在固定轴位上实现多组传动比切换,不需要额外增加滑移齿轮的导向支撑结构,能在紧凑的安装空间内完成多级转速输出匹配。从结构布局来看,轴身采用阶梯轴设计,不同轴段的直径差一方面用来定位各齿轮的轴向位置,另一方面预留了键槽安装位,通过平键实现齿轮与轴的周向固定,保证扭矩传递过程中不会出现相对转动,轴的两端轴颈是轴承安装位,直径匹配常用深沟球轴承的内圈尺寸,安装时可以直接压入轴承内圈,配合箱体上的轴承孔完成整个轴系的回转支撑。

  设计这套结构的时候,首先要考虑的是各齿轮的啮合侧隙控制,不同直径的齿轮对应不同的传动比,齿宽根据传递扭矩的大小做了差异化设计,大直径齿轮因为参与啮合的齿数更多、单齿受力相对更小,齿宽可以适当收窄,小直径齿轮因为啮合频率高、单齿承受的循环载荷更大,齿宽做了加宽处理,避免长期运转出现齿面过早磨损。齿轮与轴的配合段选用过渡配合,装配时通过压力机压装到位,轴肩位置做了圆角过渡,避免应力集中导致轴段在交变载荷下出现断裂,齿轮轮毂的端面和轴肩贴合处预留了微小的退刀槽,方便加工时的磨削工序到位,也能保证装配时端面完全贴合,不会出现倾斜导致的齿轮偏载。

  从安装边界来看,整个组件的轴向总长度需要匹配箱体内部的安装间距,轴端伸出段的长度要考虑联轴器或者带轮的安装空间,键槽的位置要对应传动件的键槽位置,避免装配时出现干涉。各齿轮的齿顶圆直径需要和箱体内壁预留足够的安全间隙,防止运转过程中齿轮因为轴的挠曲变形碰擦箱壁,齿轮之间的间隔距离要匹配相邻轴上对应齿轮的位置,保证换挡或者固定传动时,只有对应啮合的齿轮副接触,其余齿轮之间不会出现擦碰。实际使用中,这套结构的润滑方式可以采用飞溅润滑,箱体内的润滑油在齿轮回转时被带起,落到啮合齿面和轴承位置,就能满足日常运转的润滑需求,不需要额外设计复杂的供油管路,能降低整体设备的制造成本和维护难度。

  在细节设计上,轴端做了倒角处理,方便装配时轴承和齿轮的导入,不会刮伤零件的配合表面,齿轮的齿端做了倒棱,一方面去除加工产生的毛刺,另一方面在装配或者啮合过程中减少齿端的磕碰损伤,延长零件的使用寿命。轴上的键槽采用统一的宽度规格,减少加工时的刀具更换频次,也方便后续备件的统一采购储备。这套结构没有设计额外的轴向锁紧装置,依靠轴肩和轴承内圈的定位就能实现整个轴系的轴向固定,结构简单可靠,适合在转速不超过1500rpm、传递扭矩在中等载荷区间的传动场景使用,日常维护只需要定期检查箱体内润滑油的油位和清洁度,不需要频繁拆解维护,能有效降低设备的运维成本。
