四合一等长排气歧管结构设计

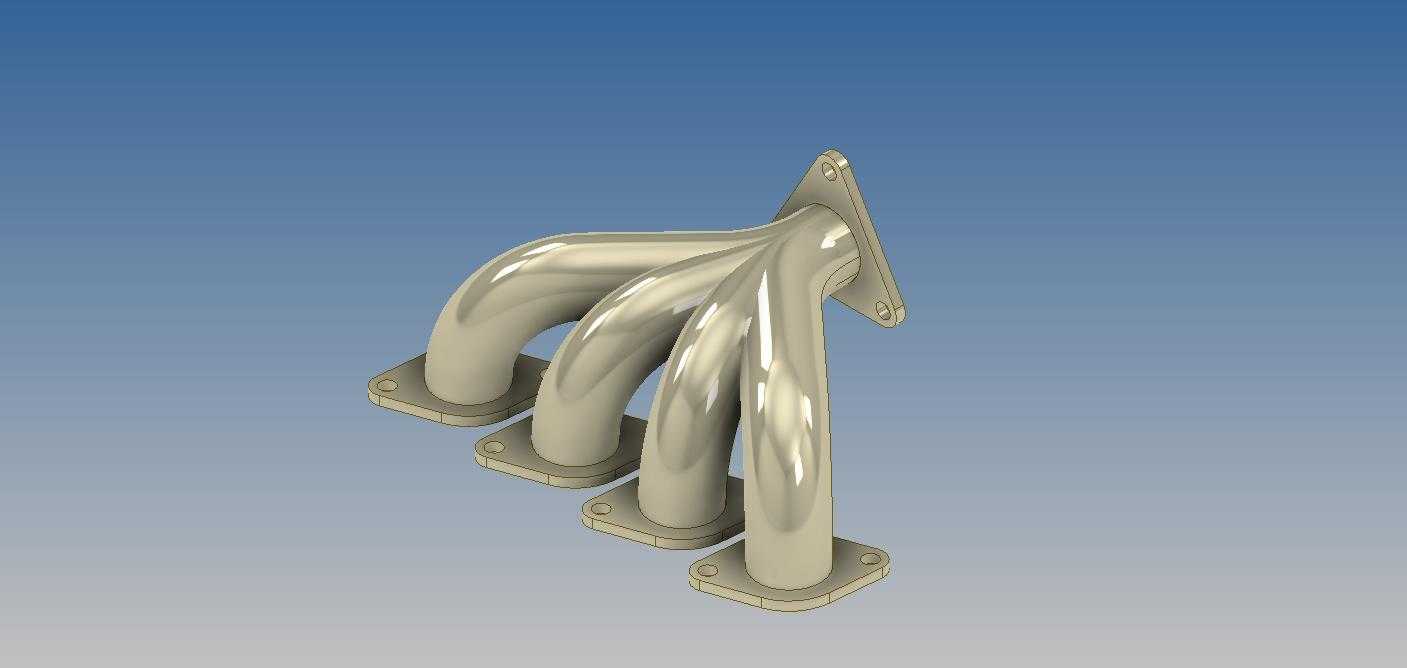

　　这款四合一汇聚式排气歧管，主要适配小排量直列四缸自然吸气发动机的进排气系统改造与原厂配套场景，在民用乘用车、小型非道路移动机械的动力单元中都能见到这类结构的应用，核心作用是将四个气缸燃烧后排出的高温废气有序汇聚，导入下游的三元催化器与排气尾管段，同时通过管路的曲率、长度匹配，减少各缸排气之间的干涉扰动，提升排气顺畅度，间接优化发动机的充气效率。从实际装车的工况来看，这类歧管长期处于600-900摄氏度的高温工作环境，同时要承受发动机运行带来的持续振动，以及管路内部的排气脉冲压力，因此结构设计上首先要考虑的是热变形补偿与安装刚性的平衡。整个歧管采用四支弯管逐步汇聚到单一出口法兰的布局，每一支支管的弯曲弧度都做了等长优化，

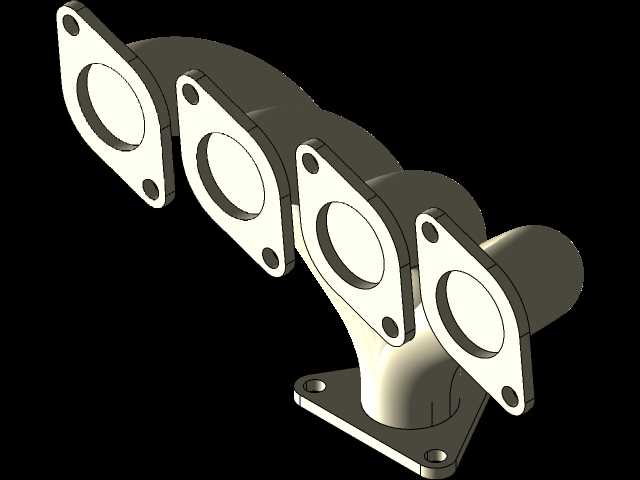

　　避免因管路长度差导致各缸排气背压不一致，实际建模过程中，支管的弯曲半径没有采用过小的弯折值，防止管路内壁出现气流折转死区，减少排气阻力的同时，也能降低高速气流冲刷管壁带来的局部共振噪音。安装边界方面，进气端共设置四个独立的方形安装法兰，每个法兰上预留两个螺栓过孔，孔位与气缸盖的排气口安装点位完全对应，法兰面加工有0.8级粗糙度的密封平面，安装时配合金属密封垫片就能实现高温下的气密封，不会出现废气泄漏的问题；出气端为单一三角形法兰，三个安装孔呈三角分布，对接下游排气前段的接口，法兰的厚度做了加厚处理，避免长期高温下出现法兰翘曲变形导致的密封失效。设计过程中，支管与法兰的衔接位置做了大圆角过渡处理，

　　一方面是减少焊接（或铸造）过程中的应力集中，防止冷热循环下焊缝位置出现开裂，另一方面也能让气流在汇入总管的过程中更加平缓，减少局部涡流的产生。从管路的壁厚设计来看，整体采用等壁厚结构，既可以满足高温下的结构强度要求，也不会因为管壁过厚导致整体重量过大，增加发动机侧的安装负载。实际选型适配时，需要核对四个进气法兰的中心距尺寸，确保与缸盖排气口的中心距完全匹配，同时要确认出气端法兰的安装角度，避免装车后与周边的发动机悬置、管线、防火墙部件出现运动干涉；由于歧管安装后随发动机一同产生振动，所有连接螺栓都需要配合防松垫片使用，在法兰密封面的选型上，不能采用常温密封垫片，必须选用耐温等级匹配的金属复合垫片，防止长期高温下垫片碳化失效。

　　这类等长汇聚式排气歧管相比传统的短距汇聚歧管，在中高转速区间的排气顺畅度优势更明显，各缸的排气残余废气率差值可以控制在较低水平，能让各缸的工作一致性更好，减少因排气不均导致的怠速抖动、动力输出不平顺的问题。建模过程中，每一段弯管的曲率都做了连续性检查，避免出现曲面褶皱、曲率突变的问题，不仅是为了视觉上的流畅，更是因为曲率突变的位置在实际铸造或弯管加工时容易出现壁厚不均、局部应力过大的缺陷，直接影响零件的使用寿命。另外，安装法兰的螺栓过孔都做了轻微的倒角处理，既方便安装时螺栓的导入，也能去除机加工产生的毛刺，避免装配时毛刺脱落掉入排气系统内部，损坏下游的三元催化载体。
