BT30-ER32-70夹头夹紧固定座结构

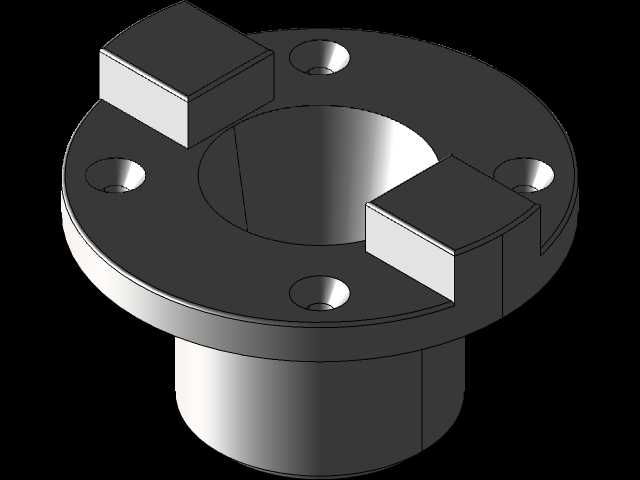

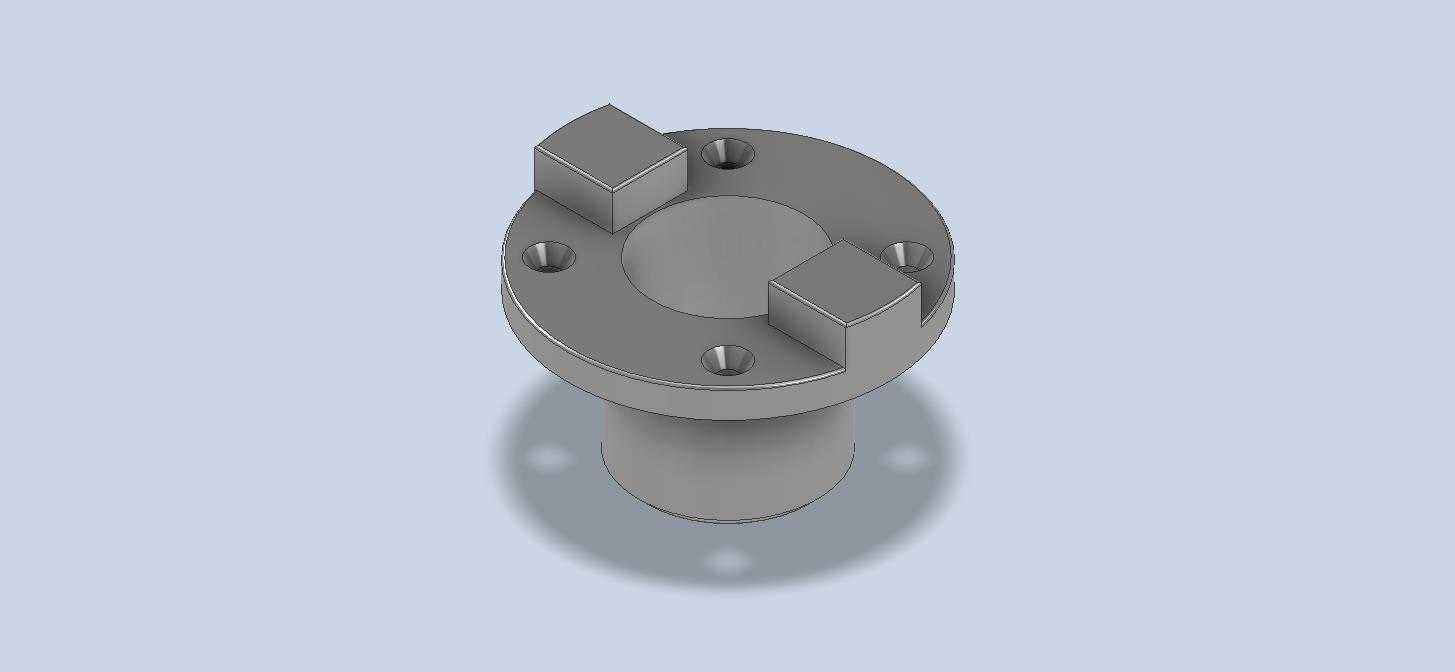

　　在数控加工中心的主轴侧装夹体系里，这类适配BT30锥度规格、搭配ER32夹头的70规格夹紧固定座，是承担刀具装夹定位、扭矩传递的核心衔接部件，常见于立式加工中心、小型钻攻中心的主轴端刀具锁紧工位，也会被改装用于专用工装的旋转轴装夹工位，用来固定柄径适配ER32夹头的刀具、检测探头或者小型工装轴类零件。从实际使用场景来看，这类固定座的上端法兰面直接对接主轴端的安装基准，法兰上的三个安装孔位对应BT30主轴端的拉钉定位与锁紧结构，两个凸台结构是主轴端键槽的配合止口，用来传递主轴转动时的切削扭矩，避免装夹部件在重切削工况下出现跟转打滑的问题。设计这类部件的时候，首先要保证同轴度公差，

　　固定座内部的ER夹头安装锥面和上端BT30对接的基准面同轴度需要控制在0.005mm以内，否则会出现刀具装夹后径向跳动超差，直接影响加工面的光洁度与尺寸精度，长期使用还会加剧主轴轴承的磨损。下端的圆柱段是夹头锁紧螺母的避让空间，长度70mm的设计刚好适配ER32夹头的标准锁紧行程，既不会因为长度不足导致夹头无法完全锁紧，也不会因为过长增加主轴端的悬伸量，避免刚性不足引发的切削振颤。法兰盘上的三个沉头安装孔，孔位公差按照H7级精度加工，和主轴端的定位销配合时能保证无间隙装配，两个对称分布的凸台高度和主轴端键槽深度保持0.02mm的间隙配合，既能顺畅传递扭矩，也不会因为过盈配合导致拆装困难。从安装边界来看，

　　这类固定座的法兰外径适配标准BT30主轴的端面尺寸，安装后不会超出主轴端的防护盖范围，下端圆柱段的外径和ER32标准锁紧螺母的外径保持一致，换刀时能顺畅通过刀库的刀爪卡位，不会出现卡刀问题。实际选型时需要注意，这类固定座的内部锥面必须和ER32夹头的锥度完全匹配，锥面接触面积要达到85%以上，否则夹头锁紧后会出现夹持力不足，高速切削时容易出现刀具窜动甚至飞脱的风险。日常使用中，固定座的锥面需要定期清理切屑与切削液残留，避免杂质进入锥面配合间隙导致装夹精度下降，法兰上的安装孔也要定期检查是否有螺纹滑牙、孔位变形的问题，一旦发现配合间隙超差就要及时更换，避免影响加工精度。在专用工装改造场景里，

　　这类固定座也常被安装在分度头或者第四轴的转台端面，用来装夹小型轴类零件做等分加工，此时只需要重新配做法兰端的连接孔位，就能快速实现装夹功能，不需要重新设计整套夹紧机构，能大幅缩短工装设计与制造的周期。设计建模时，要优先保证各个配合面的形位公差标注准确，锥面的粗糙度要达到Ra0.8以下，法兰端面的粗糙度达到Ra1.6，保证装配时的贴合度，所有棱边都要做0.5mm的倒角处理，避免装配时割伤操作人员或者刮伤主轴配合面。内部的夹头容纳腔要做退刀槽设计，方便加工时的刀具退刀，也能避免夹头安装时出现顶死的问题。
