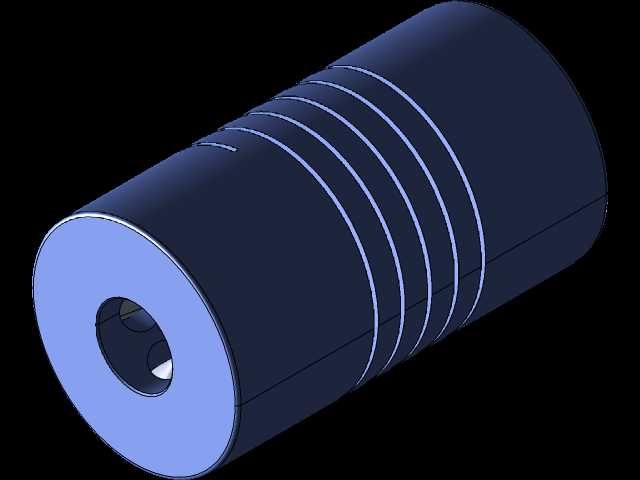

5mm孔径刚性轴轨道耦合连接件

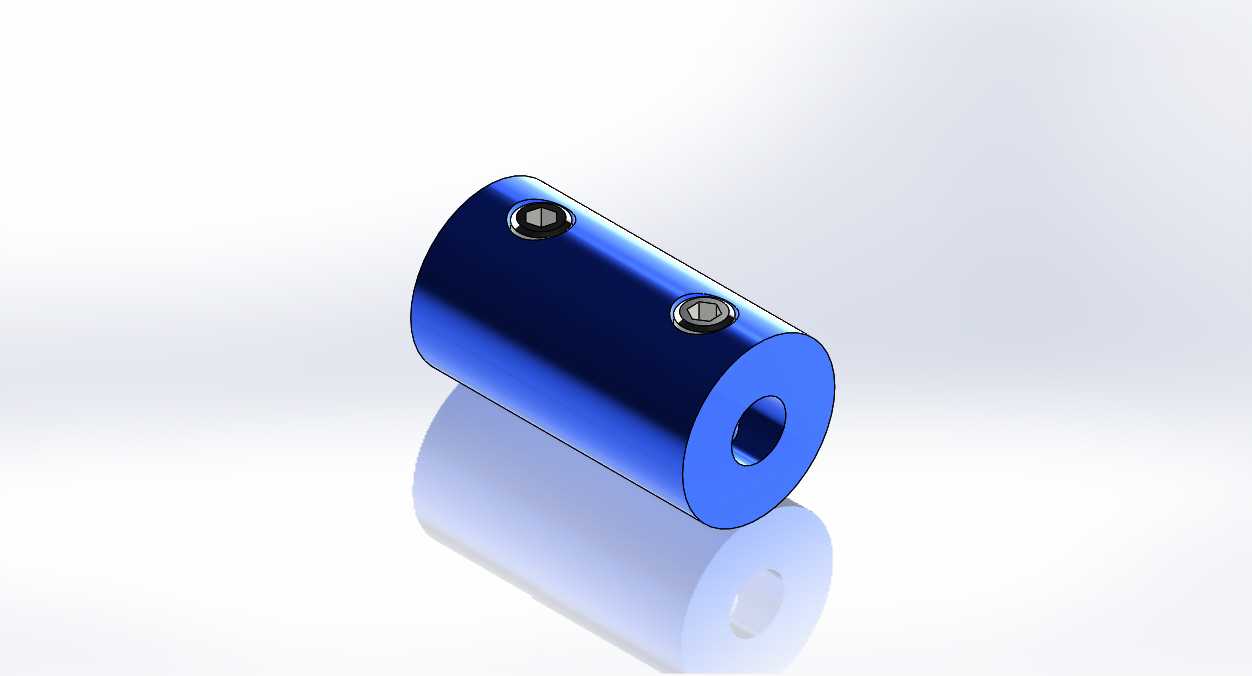

　　在小型自动化输送线、桌面级精密传动模组、微型轨道行走机构的设计场景中，这类小规格刚性轴耦合件是解决同轴轴段动力传递、轨道轮与驱动轴刚性连接的核心基础零件，很多初次接触小型传动结构的设计者容易忽略这类零件的选型边界，要么选了弹性联轴器导致轨道行走定位精度不足，要么选了过大规格的耦合件挤占安装空间，最后整套机构的紧凑性和传动刚性都达不到设计要求。这款耦合件采用一体式圆柱结构设计，没有分体式结构的拼接间隙，两个内孔分别适配直径5mm的传动轴与轨道轮安装轴，外圆直径控制在14mm，整体轴向宽度25mm，安装时不需要额外预留轴向窜动间隙，两个径向紧定螺钉分别对应两侧轴段的平面位，拧紧后可以完全消除轴与孔之间的转动间隙，

　　保证动力传递过程中没有回程误差，这一点在需要精准停位的轨道行走机构里尤为重要——比如小型分拣线的拨料小车、精密检测设备的轨道滑移平台，一旦轴连接存在间隙，多次往复运动后停位精度会快速偏移，直接影响设备的工作稳定性。从设计思路上看，这类小规格耦合件没有采用复杂的缓冲结构，核心就是优先保证同轴传动的刚性，因为5mm轴径对应的传动扭矩通常不大，多应用在轻载、连续运转或者频繁正反转的小型传动场景，一体式圆柱结构的加工工艺性更好，外圆可以一次装夹车削成型，两个内孔的同轴度容易控制在0.02mm以内，相比键连接的轴套，紧定螺钉的固定方式不需要在轴上加工键槽，降低了小直径轴的加工难度，也避免了键槽对轴强度的削弱，毕竟5mm直径的轴如果加工键槽，

　　有效受力截面会缩减近三分之一，很容易在频繁启停的工况下出现断轴问题。实际安装时需要注意，两侧轴的插入深度要分别达到10mm以上，保证紧定螺钉的压紧力完全作用在轴的有效接触面上，不要让轴端顶在耦合件的内孔止口位置，否则会导致两侧轴的同轴度偏差，运转时出现额外的径向跳动，带动轨道轮出现偏磨，缩短轨道和轮子的使用寿命。在轨道耦合的应用场景里，这个零件直接承担了驱动轴到轨道行走轮的动力传递作用，相比顶丝直接固定轮子的安装方式，增加这个耦合件可以分散轴的受力点，避免轮子的径向力直接作用在电机输出轴的轴承上，很多小型轨道设备的电机轴承过早损坏，就是因为没有设计这类过渡耦合件，让行走轮的径向载荷直接冲击电机轴承，导致轴承游隙快速变大，

　　运转噪音升高，最终出现卡滞问题。另外这个耦合件的外圆没有多余的凸起结构，安装后不会和轨道两侧的安装支架、传感检测片产生干涉，25mm的轴向宽度刚好可以适配常见的15mm宽度微型轨道轮的安装轮毂，不需要额外加垫片调整轴向位置，两个紧定螺钉呈90度交错布置，相比同侧布置的螺钉，锁紧后的防松效果更好，在持续振动的工况下不容易出现螺钉松动的问题，不需要额外加防松胶也能满足长期运转的可靠性要求。做小型传动结构设计的时候，不要觉得这类零件尺寸小就随意选型，要结合安装空间的边界、传递扭矩的大小、轴的同轴度误差范围来确定结构形式，对于轨道行走这类要求传动刚性、定位准确的场景，这种一体式刚性耦合件的实际使用效果，往往比带缓冲结构的弹性联轴器更适配，因为弹性联轴器的补偿量在这种同轴度容易保证的小型结构里完全用不上，反而会因为弹性形变引入不必要的传动间隙，影响停位精度。
