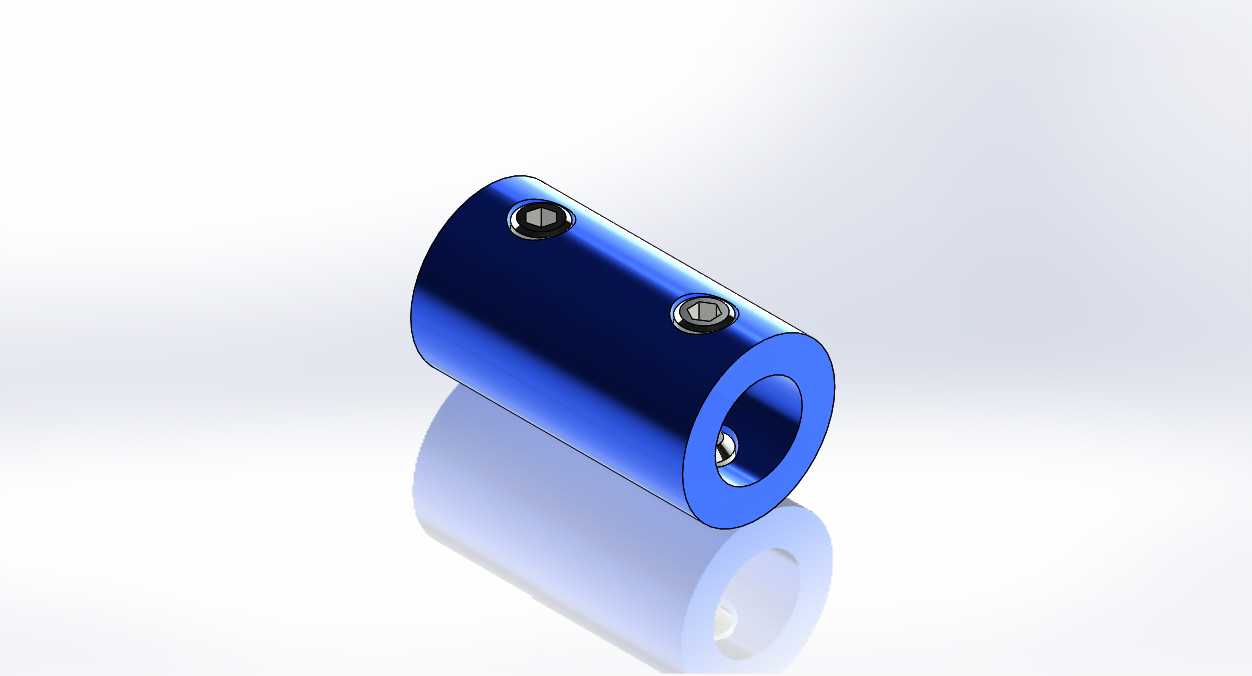

8mm孔径刚性轴轨道耦合连接件

　　在小型传动机构的轴系对接场景里，这类刚性轴轨耦合件的应用覆盖了桌面级自动化输送线、小型精密实验台、微型进给机构等诸多对轴系同轴度有一定要求的传动环节，区别于挠性联轴器可补偿偏移的特性，这类刚性耦合结构更适合两轴安装对中精度较高、传动载荷平稳无强冲击的工况，能无间隙传递扭矩，避免传动过程中的回程误差，保障传动精度的一致性。从实际使用场景来看，不少小型轨道输送的动力输出端与从动辊轴的对接、精密位移平台的丝杆与驱动电机轴的连接，都会选用这类结构紧凑的刚性耦合件，它不需要额外的复杂安装支座，直接套合在两根对接轴的端部，通过侧壁的紧定螺钉完成轴向与周向的固定，安装操作便捷，后期维护时拆卸也不需要专用工装，松开紧定螺钉即可分离两轴，

　　适合设备内部安装空间局促的布局场景。设计这类耦合件的时候，首先要匹配对接轴的直径参数，本次涉及的耦合件适配两端8mm直径的轴，主体采用圆柱套筒结构，外径设置为14mm，整体轴向宽度25mm，这个尺寸边界刚好能覆盖两根轴的插入深度，每端轴的插入深度控制在10mm左右，预留中间的定位台阶避免两轴插入时端面顶死，同时保证足够的配合接触面积，避免紧定螺钉锁紧时轴表面出现压痕变形，也能传递足够的扭矩而不出现轴与套筒之间的打滑。套筒侧壁沿周向均匀分布三个紧定螺钉安装孔，分别对应两端轴的锁紧位置与中间辅助定位位置，螺钉采用内六角紧定螺钉，顶端做平端处理，锁紧时平端与轴表面贴合，相比锥端螺钉对轴表面的损伤更小，多次拆装后依然能保证锁紧可靠性，

　　不会因为轴表面压痕过深导致拆卸困难。套筒的内孔加工精度按照H7公差等级控制，与8mm轴的间隙配合控制在0.01-0.02mm之间，既保证装配时能顺利套入轴端，又不会因为间隙过大导致两轴对接后出现同轴度偏差，运转时产生径向跳动。外圆表面做氧化发黑或者镀蓝锌处理，提升表面防锈能力，同时也能在设备内部形成清晰的视觉区分，方便运维人员快速识别传动连接位置。在安装边界上，因为套筒外径仅14mm，安装时周边只需要预留3mm以上的操作空间即可完成内六角扳手的锁紧操作，不需要额外留出大尺寸的工装活动空间，对于排布紧凑的小型设备内部传动链来说，这个尺寸优势非常明显，能有效压缩设备整体的横向安装尺寸。实际选型时需要注意，

　　这类刚性耦合件不适合两轴存在明显径向偏移、角向偏移的安装场景，如果安装时对中误差超过0.05mm，运转过程中会产生额外的径向载荷，加速轴承的磨损，因此安装前需要先调整两轴的同轴度，确认轴端对齐后再套入套筒锁紧。另外在传动扭矩的适配性上，这类尺寸的耦合件适合传递扭矩不超过5N·m的工况，比如小型步进电机、直流减速电机的动力输出对接，完全能满足常规小型传动机构的动力传递需求，不会出现耦合件断裂或者螺钉松脱的问题。建模过程中，需要重点保证内孔的同轴度公差，三个紧定螺钉孔的位置要沿轴向均匀分布，两端的孔位距离套筒端面的距离保持一致，保证锁紧力均匀作用在轴端，不会出现单侧受力导致轴偏斜的问题，同时螺钉孔的螺纹深度要足够，保证紧定螺钉锁紧后有足够的螺纹啮合长度，避免振动工况下螺钉松脱。套筒的两端内孔边缘做0.2mm的倒角处理，既可以去除加工毛刺，也能在装配时起到导向作用，方便轴端顺利插入内孔，不会因为边缘的锐角刮伤轴表面。
