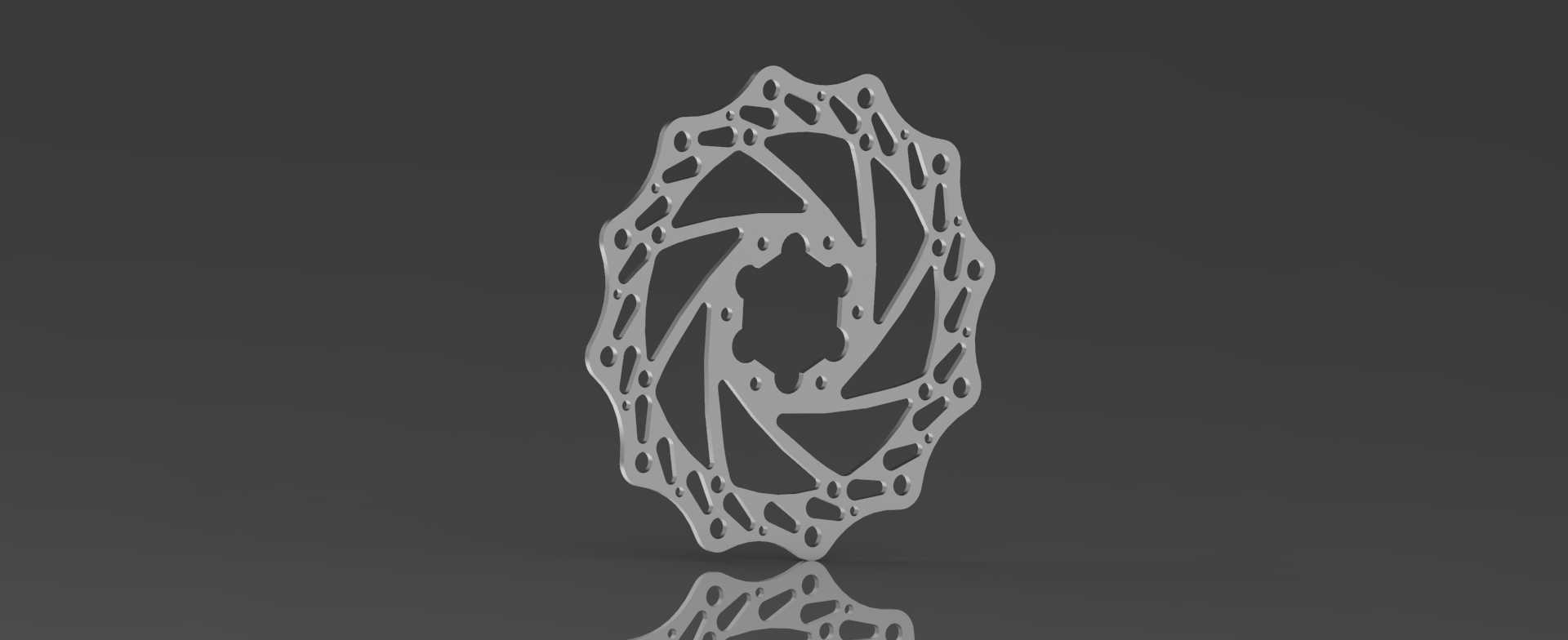

140mm规格镂空轻量化自行车制动盘结构

　　日常通勤、山地越野、公路竞速等不同骑行场景下，制动系统的可靠性直接决定骑行安全边界，碟刹结构凭借散热快、制动线性度好、受泥水侵蚀影响小的优势，已经逐步替代传统圈刹成为中高端自行车的标准配置，而制动盘作为碟刹系统中直接与来令片摩擦产生制动力的核心部件，其结构设计合理性会直接影响制动手感、热衰减表现与整车轻量化水平。这款140mm规格的制动盘，是针对城市通勤车、入门级山地车与平把公路车的使用场景开发的结构，首先从安装边界来看，盘片中心采用六钉标准安装接口，适配市面绝大多数主流花鼓的安装座，安装孔位的位置度公差控制在0.05mm以内，能够避免安装后盘片偏摆导致的蹭碟问题，140mm的外径尺寸属于常规通勤与轻量骑行的通用规格，

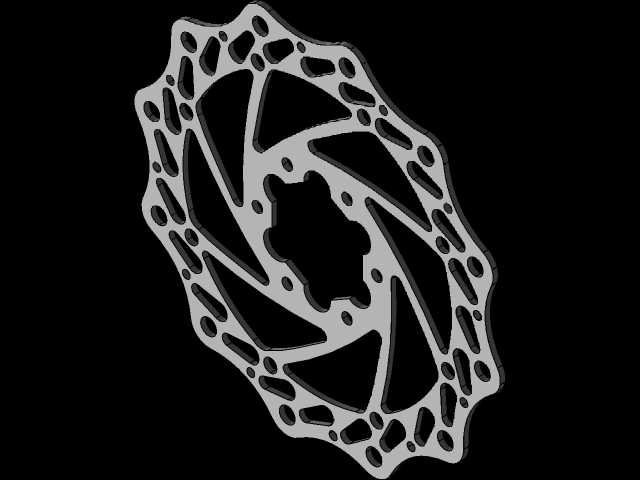

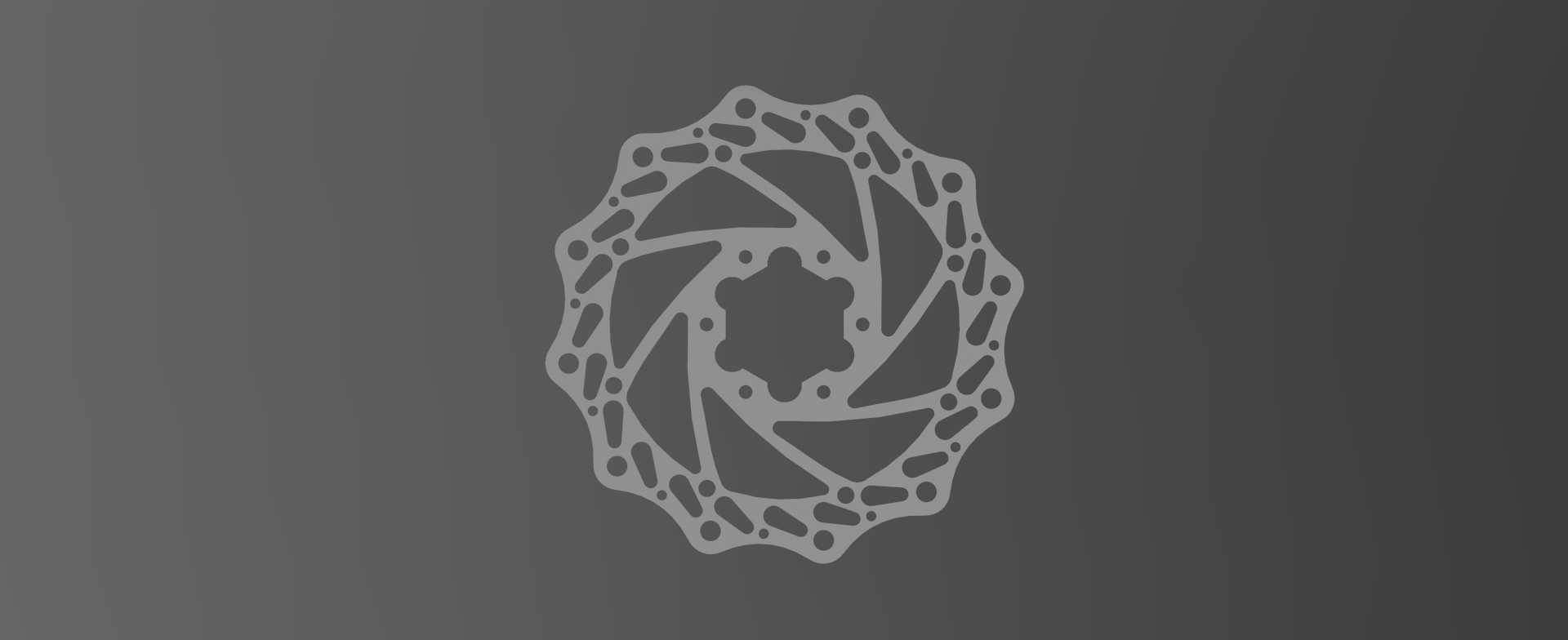

　　既不会因为盘片过大增加不必要的簧下重量，也不会因为盘片尺寸过小导致制动摩擦力矩不足，满足日常骑行20km/h时速下的平稳制动需求。设计过程中优先考虑了连续制动下的散热表现，整体采用仿生镂空的结构设计，盘片表面的不规则镂空孔洞并非单纯为了造型美观，一方面是通过去除非受力区域的多余材料，将单片盘片的重量控制在较低水平，降低车轮转动时的转动惯量，让起步与加速过程更加轻快，另一方面镂空结构可以让骑行过程中的气流直接穿过盘片表面，带走连续制动产生的摩擦热量，避免长下坡路段长时间捏刹导致的盘片过热、制动力衰减问题，同时镂空结构还能快速排出盘片与来令片之间的泥水、沙粒，减少硬质颗粒对来令片与盘片表面的异常磨损，延长部件的使用寿命。盘片的外缘采用波浪形轮廓设计，这种结构首先能够在盘片随车轮转动时，周期性扫过来令片表面，刮除来令片表面附着的磨屑与污渍，保持摩擦面的清洁度，保证制动力输出的稳定性，其次波浪形外缘相比正圆形轮廓，能够更好地释放盘片受热时产生的内应力，避免长时间高温工况下盘片出现翘曲变形，导致制动时出现抖动、异响等问题。从受力结构来看，盘片的镂空筋条采用放射状与环形筋结合的布局，放射状筋条承担制动时的扭矩传递作用，将卡钳夹紧产生的摩擦力矩传递到中心安装座，环形筋则负责连接各条放射筋，提升盘片整体的结构刚度，避免大力制动时盘片出现过大的形变导致制动力疲软，筋条的厚度从中心安装区域向外缘摩擦区域逐步过渡，既保证了中心安装位置的结构强度，

　　避免安装锁紧时盘片出现压溃变形，也让摩擦区域有足够的厚度储备，满足长期磨损后的使用寿命要求。摩擦工作面的平面度控制在0.02mm以内，保证盘片转动时与来令片的接触面积均匀，不会出现局部接触导致的制动异响与偏磨问题，中心安装区域与外缘摩擦区域之间的过渡结构做了圆弧倒角处理，避免应力集中导致的盘片开裂问题，即使在大力紧急制动的工况下，也能保证结构的完整性。针对不同骑行场景的适配性，这款制动盘的结构也做了对应的优化，日常通勤场景下频繁的点刹操作，盘片的镂空结构可以快速散掉每次制动产生的热量，不会因为热量累积导致制动手感变软；轻度越野场景下，路面的泥水、沙粒可以通过镂空结构快速排出，不会在盘片与来令片之间形成磨料磨损，延长保养周期；

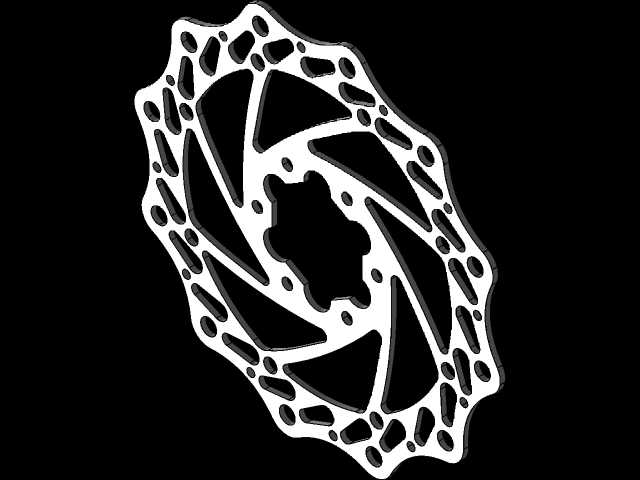

　　公路骑行场景下，轻量化的结构可以降低车轮的转动惯量，提升踩踏效率，同时平整的摩擦面可以保证制动力输出线性，让骑行者可以精准控制制动力大小，避免制动过猛导致的车轮抱死问题。在三维建模过程中，首先确定中心安装孔的分度圆直径与安装孔尺寸，严格匹配通用六钉碟刹的安装标准，之后根据140mm的外径尺寸，绘制摩擦区域的环形工作面，再通过拓扑优化的方式去除非受力区域的材料，形成仿生镂空的筋条结构，之后对所有的棱边做圆角处理，消除应力集中点，最后对盘片的厚度做梯度优化，在保证结构强度与刚度的前提下最大化实现轻量化，建模过程中所有的安装尺寸都严格遵循行业通用标准，保证模型可以直接用于后续的结构仿真、加工工艺编制与样件试制，不需要额外的尺寸调整。
