弯柄式手持切削刀片结构设计

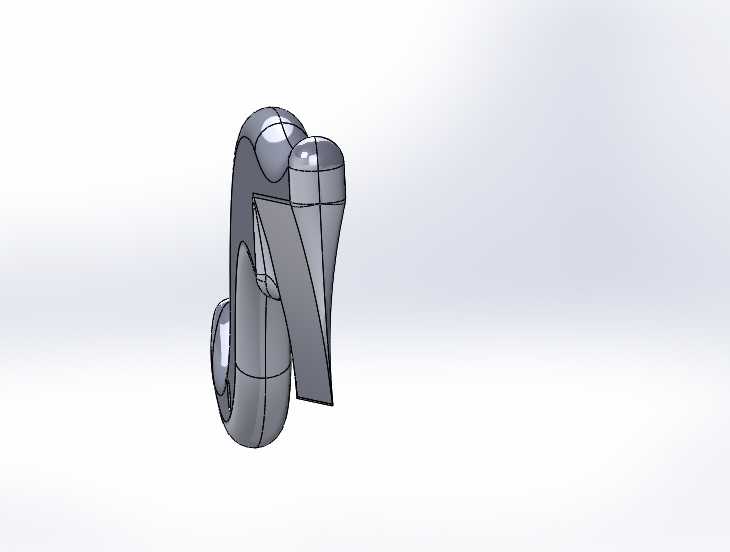

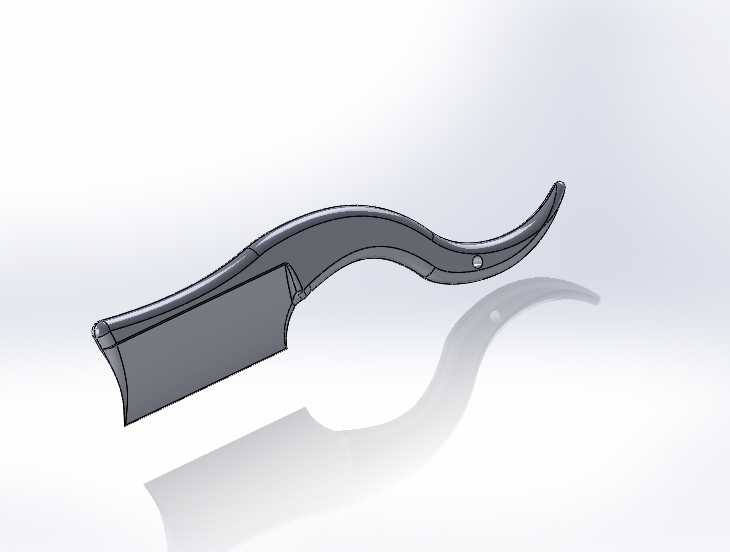

　　这款弯柄结构的切削刀片，主要面向轻量修配、现场修整类作业场景，在设备维保、五金加工、橡塑修边、线缆外皮剥离这类需要手持灵活操作的工况中适配性极强，区别于机夹式机床用车刀，这类手持刀片不需要配套刀架装夹，自身集成握持结构与切削刃部，作业时可以直接握持完成操作，省去了额外装夹调试的步骤，适合小范围、非连续的切削修整作业。从结构设计逻辑来看，整体采用流线型弯柄构型，柄部的曲面弧度完全贴合人手握持时的掌指轮廓，握持区域做了等宽加厚处理，避免长时间施力时出现硌手的问题，同时柄部末端的微翘结构可以在握持时形成自然的限位，防止施力过程中手部向刃部滑移造成操作风险。刃部与柄部采用一体化衔接结构，衔接位置做了圆弧过渡处理，没有应力集中的直角棱边，

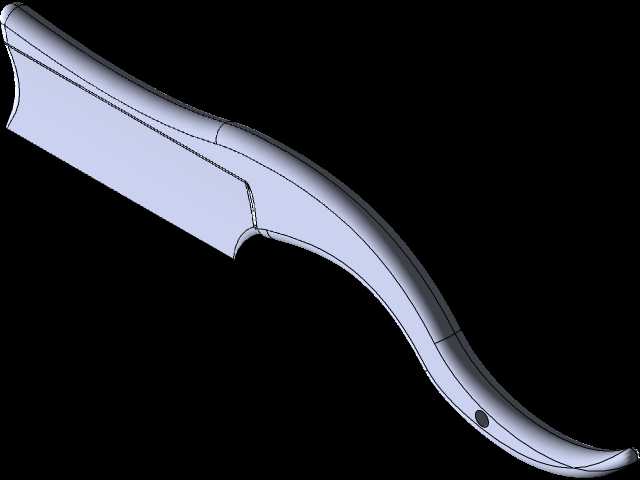

　　在承受切削冲击力时可以将载荷均匀分散到整个柄身，避免衔接位置出现断裂失效的问题。刃部采用平直斜切构型，刃口角度设置在32度，这个角度区间既可以保证刃口的锋利度，应对橡塑、薄金属片、线缆外皮这类低硬度材质的切削，又能保证刃口有足够的结构强度，不会在施力切削时出现崩口卷刃的问题。从安装边界与尺寸适配来看，整体长度控制在160毫米左右，刃部有效切削长度为45毫米，柄部握持段的最大宽度为22毫米，厚度从刃部的1.2毫米逐步过渡到柄部的6毫米，这种变厚度设计既保证了刃部的切削切入性能，又让柄部有足够的刚性承受握持施力的载荷。柄身上设置的圆形定位凹点，一方面可以作为握持时的手指定位标记，让操作人员快速找到最佳施力位置，

　　另一方面如果需要配套加长手柄使用时，这个凹点可以作为定位销的配合位，实现刀片与加长手柄的快速卡接，拓展作业半径。在实际使用场景中，这类刀片不需要复杂的安装调试，拿到即可投入作业，针对设备维保现场的密封件修整、线束加工时的外皮剥离、塑胶件飞边去除这类精细作业，弯柄的构型可以让操作人员的手部保持更舒适的施力角度，尤其是在狭窄空间内作业时，弯曲的柄部可以避开周边的结构干涉，让刃部顺利抵达作业位置，相比直柄刀片的操作灵活性提升明显。设计过程中针对刃部的受力做了针对性的结构强化，刃部背面做了0.8毫米的加厚承力边，当需要施加较大切削力时，这个承力边可以抵消刃部受到的侧向弯矩，避免刃部出现弯折变形。柄部的曲面造型没有多余的凸起结构，

　　整体外轮廓顺滑，放在工具袋中携带时不会勾挂布料或其他工具，便携性表现优异。从结构建模的细节来看，整个零件的曲面过渡全部采用G1连续曲率，没有突兀的折线棱边，在实际加工时无论是采用冲压成型还是铣削加工，都可以减少加工过程中的应力残留，提升零件的整体结构强度。刃部与柄部的衔接位置做了15度的倾角设计，这个角度是结合人手握持切削时的自然施力角度确定的，作业时手腕不需要刻意弯折调整角度，就可以让刃口与被切削面保持最佳的切削夹角，有效降低长时间作业的手部疲劳感。针对不同作业场景的适配需求，这款刀片的刃口可以根据实际切削材质调整刃磨角度，比如切削较软的橡塑材质时可以将刃口角度磨至25度进一步提升锋利度，切削薄铝板这类稍硬的金属材质时可以将刃口角度加大至38度提升刃口抗崩损性能，整体结构的兼容性较强，不需要改动主体结构就可以适配多种作业需求。
