Bajaj脉冲星135LS摩托车点火线圈结构

　　这款点火线圈是适配Bajaj脉冲星135LS车型的点火系统核心部件，在摩托车整车电气架构中承担着将低压电转换为高压脉冲电的核心作用，直接决定发动机点火可靠性与燃烧效率。日常骑行场景中，无论是城市通勤频繁启停、城郊非铺装路面颠簸行驶，还是夏季高温高湿、冬季低温冷启动工况，该部件都需要稳定输出足够击穿火花塞间隙的高压电能，保证气缸内混合气可靠点燃，避免出现缺缸、怠速抖动、加速无力等常见故障。

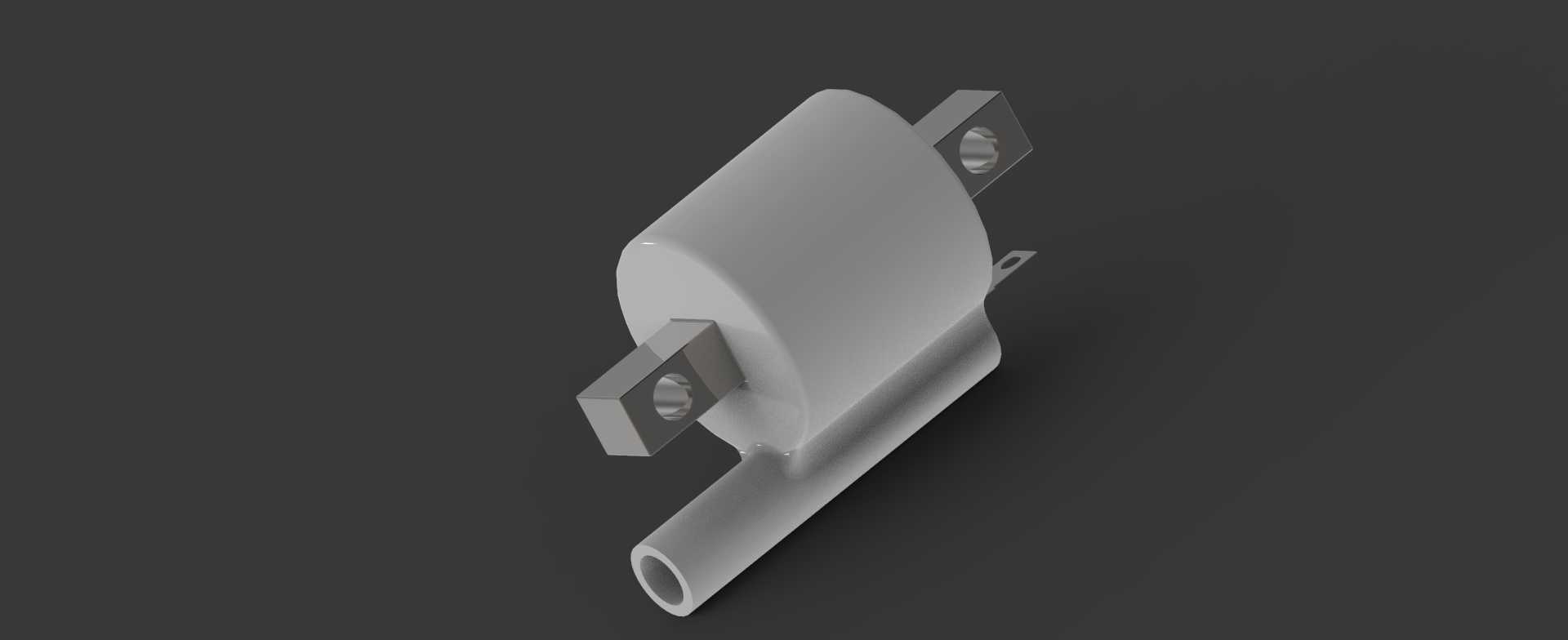

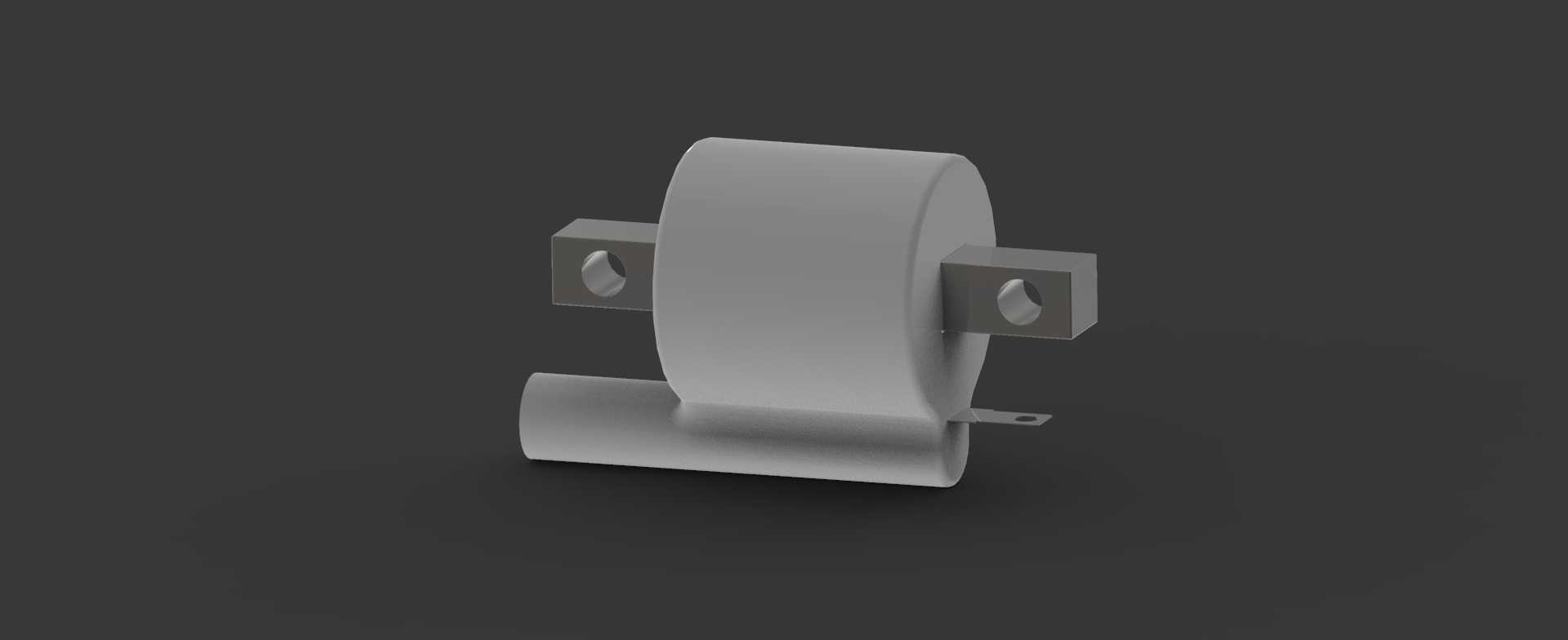

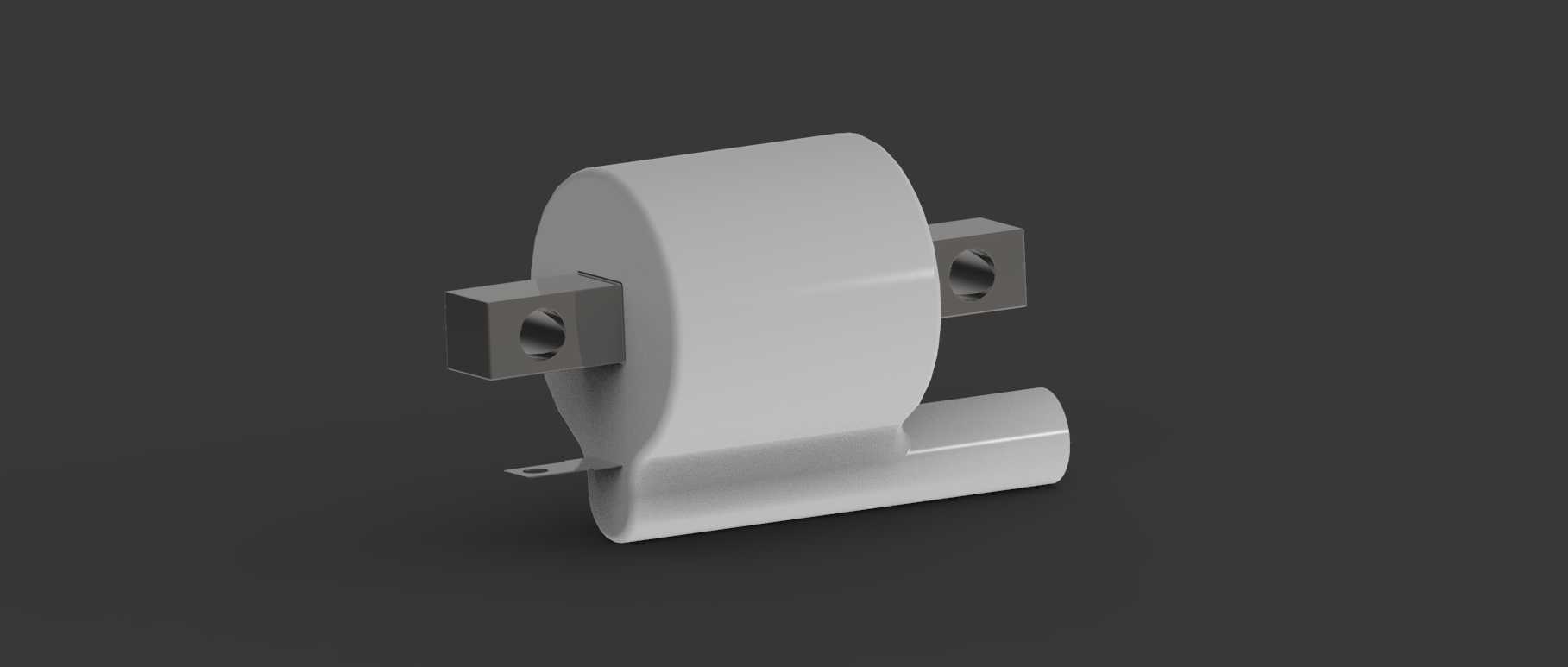

　　从结构设计来看，该点火线圈采用卧式安装布局，主体为圆柱形绕组封装结构，两侧延伸出带安装孔的固定支耳，支耳上的水滴形安装孔预留了一定的装配调整余量，可抵消车架焊接公差、安装面平面度误差带来的装配应力，避免长期振动下壳体出现开裂风险。绕组下方延伸出的圆柱形结构为高压输出端护套，直接对接火花塞高压帽，侧面的小金属定位舌用于和车架上的限位卡槽配合，防止车辆行驶过程中线圈出现周向转动拉扯高压线束。整体外部采用环氧树脂灌封工艺，既可以隔绝绕组与外界水汽、灰尘的接触，也能缓冲发动机运转传递过来的持续振动，延长内部漆包线绕组的使用寿命。

　　设计过程中优先考虑了摩托车的安装边界限制，135LS车型的点火线圈安装位位于车架侧部靠近气缸头的位置，周边预留的安装空间十分有限，因此整体结构做了紧凑化处理，主体圆柱直径控制在适配周边线束、油箱下护板间隙的范围内，两侧支耳的中心距完全匹配车架上的预装焊接螺柱位置，不需要额外制作转接支架即可直接装配。固定支耳的厚度经过强度校核，在承受螺栓锁紧力矩、发动机持续振动冲击的前提下不会出现断裂变形，安装孔内嵌的金属衬套可以避免环氧树脂壳体直接承受螺栓压紧力，防止装配时壳体被压裂。

　　从实际功能实现逻辑来看，该点火线圈的绕组匝数比经过匹配调校，适配135cc排量单缸发动机的点火提前角特性，在发动机全转速区间都能输出稳定的高压能量，低转速工况下保证冷启动时的点火能量充足，高转速工况下不会因为点火频率提升出现能量衰减，保证高速行驶时的动力输出平顺性。高压输出端的护套采用耐高压、耐温的橡胶材质，和高压帽配合后可以实现可靠的绝缘密封，避免雨天行驶时出现高压漏电、跳火的问题。

　　在维修替换场景中，该结构的安装方式十分便捷，只需要对准两个固定螺柱锁紧螺母、插好低压输入线束与高压输出端即可完成装配，不需要进行额外的匹配调试，适配售后维修的快装需求。结构设计上规避了同类型产品常见的故障点：比如支耳与主体衔接处做了圆角过渡，避免应力集中导致的支耳断裂；灌封层厚度均匀，避免内部出现气隙导致的局部放电击穿；低压接插件位置做了防水挡边设计，减少洗车、雨天行驶时水汽进入接插件导致的接触不良问题。

　　针对摩托车行驶时的持续振动工况，整个线圈的重心落在两个安装支耳的中心连线上，装配后不会出现偏置力矩，长期振动下不会出现固定螺栓松动的问题。绕组内部的漆包线采用多层缠绕工艺，层间做了绝缘纸隔离，避免层间击穿，同时绕组整体做了浸漆固化处理，避免振动下漆包线相互摩擦导致绝缘层破损。外部壳体的散热结构经过优化，主体圆柱表面虽然是光滑结构，但安装位置处于车辆行驶时的迎风面，行驶过程中的气流可以直接带走线圈工作产生的热量，避免长期高温下灌封材料老化、绝缘性能下降。
