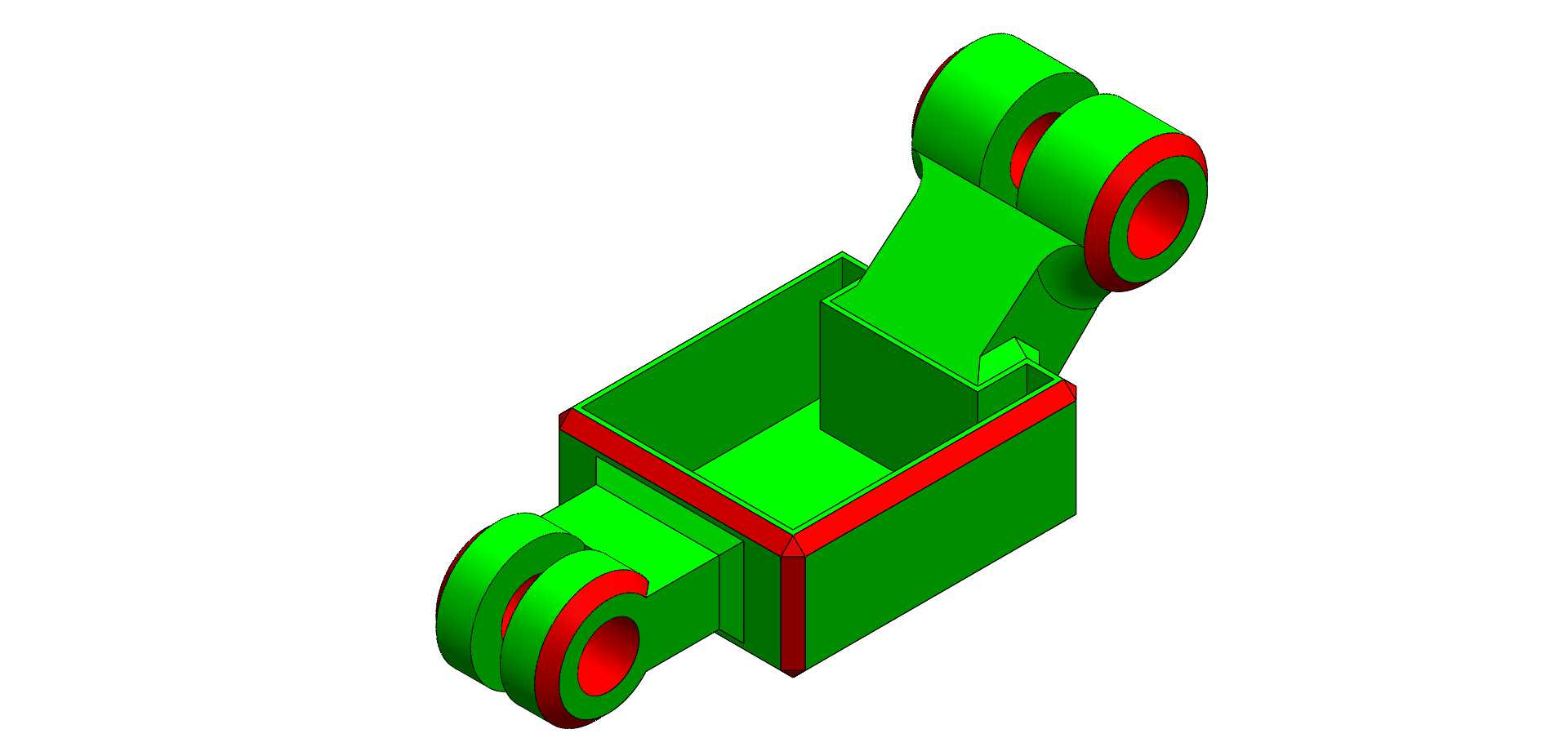

双铰接连接座式箱体铰接支撑结构

　　这类带双端铰接耳的箱体式支撑构件，多应用在需要实现往复摆动传动的机械链路里，常见于轻工自动化生产线的摆臂驱动单元、小型物料翻转机构的铰接支撑端，也会作为农用小型机具的摇臂连接基座使用，核心作用是在容纳内置传动组件的同时，提供两端的铰接转动自由度，让相连的摆臂部件能够绕固定轴线完成设定角度范围内的摆动动作。从结构设计逻辑来看，主体采用中空箱体构型，一方面是为了给内置的传动销轴、缓冲衬套或者小型复位弹性件预留安装空间，避免外露部件受车间粉尘、切削液飞溅的侵蚀，另一方面中空结构能够在保证整体结构刚性的前提下，降低构件自身重量，减少摆动过程中的惯量负载，降低驱动端的动力损耗。两端的铰接耳采用同轴双凸耳设计，每侧凸耳都预留了同轴的销轴安装孔，

　　孔位边缘做了加厚凸缘处理，这是因为铰接位置是整个构件的应力集中区，设备运行过程中摆动产生的交变载荷会持续作用在孔壁位置，加厚凸缘能够提升孔位的抗挤压、抗磨损能力，避免长期运行后孔位出现椭圆变形导致铰接间隙过大，影响传动精度。箱体与上下铰接耳的过渡位置采用了大圆角斜撑过渡，没有采用直角拼接结构，这种设计能够分散应力传递路径，避免载荷在转角位置出现应力集中导致构件开裂，尤其是在频繁正反转摆动的工况下，圆角过渡结构能够大幅提升构件的疲劳寿命，减少断裂失效的风险。从安装边界来看，箱体主体的矩形腔体可以直接嵌入对应安装位的定位槽内，腔体外侧的平整端面能够作为安装基准面，与设备机架的安装面贴合后通过侧边的紧固件完成锁紧固定，

　　不需要额外设计复杂的定位工装，安装过程中只需要保证两端铰接耳的销轴孔与配对构件的孔位同轴度即可，装配公差控制在IT7级就能满足常规工况的使用需求。两端铰接耳的销轴孔内径与常用的标准圆柱销轴尺寸匹配，安装时可以直接选用标准销轴配合铜质衬套使用，后期维护更换易损件时不需要单独定制非标零件，能够降低运维成本。构件的外形轮廓没有多余的外凸结构，所有边角都做了倒角处理，一方面是避免安装过程中尖锐边角划伤操作人员，另一方面也能减少构件摆动过程中与周边相邻部件发生运动干涉的概率，在设计初期就已经预留了足够的摆动安全间隙，当摆角在0到45度范围内往复动作时，构件的所有外轮廓都不会触碰周边的机架或者管线。这类构件在实际选型应用时，

　　需要重点核算两端铰接孔的承载能力，根据实际工况的最大摆动力矩来确认铰接耳的厚度是否满足负载要求，同时要注意箱体内腔的容积是否能够容纳需要内置的传动组件，如果需要在腔体内添加润滑脂来缓冲降噪，还要在腔体侧壁预留注油孔的位置，避免后期改装破坏主体结构强度。建模过程中这类结构需要重点保证两端铰接孔的同轴度公差，以及箱体安装基准面与铰接孔轴线的平行度要求，否则装配后会出现销轴卡滞、摆动阻力过大的问题，严重时还会导致驱动电机过载烧毁。
