费斯托型双导杆导向气动滑台气缸结构

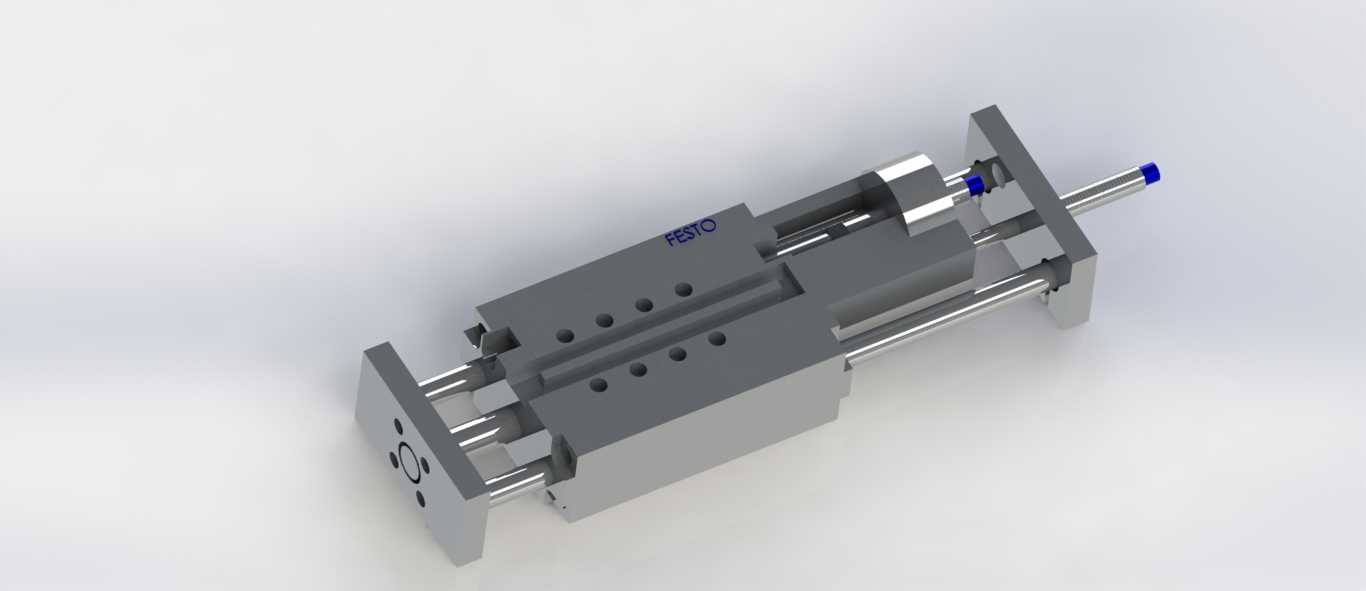

　　这款双导杆结构的气动滑台执行件，是气动自动化回路里常用的直线驱动部件，在3C电子装配、小零件分拣、轻工包装、工装夹具换位这类需要短行程高精度直线往复动作的工位上应用极广，相比普通单杆气缸，它自带的两根平行导向光杆可以抵消活塞杆承受的径向负载，避免侧载导致的活塞杆弯曲、密封件偏磨问题，很多需要直接挂载小型吸盘、夹爪或者检测探头的工位，不需要额外加装直线导轨就能直接使用，能大幅简化设备的安装结构，压缩工位的整体占用空间。从结构设计来看，这款滑台采用缸体与滑座一体化的布局，两根镀铬导向光杆平行布置在活塞杆两侧，两端通过端盖锁紧固定，滑座内部配置了与导杆配合的直线轴承，保证滑动过程的顺畅度与低摩擦特性，缸筒部分集成在滑座主体内部，

　　进气后活塞带动滑座沿着导杆做直线往复运动，两端的缓冲结构可以降低滑台运行到行程端点时的刚性冲击，减少工位运行的振动与噪音，滑座表面预留了多组标准安装螺纹孔，端盖位置也预留了本体安装的定位孔与螺纹孔，支持从正面、底面、端面多个方向完成固定安装，适配不同设备的布局需求。在实际选型应用中，这类滑台的安装边界需要重点关注几个核心尺寸：首先是滑座的总行程长度，要匹配工位需要的移动距离，预留10%左右的行程余量避免活塞撞缸；其次是导杆的中心距与滑座的安装孔位间距，要和挂载的工装夹具安装孔位匹配，避免额外加工转接板带来的累计误差；还有本体的总宽度、总高度尺寸，要确认工位的安装空间不会和周边的其他机构产生运动干涉，尤其是滑台伸出到最大行程位置时，

　　滑座前端的突出长度要纳入空间校核范围，避免运行过程中剐蹭周边的管线或者其他部件。功能特性上，这款滑台的导向结构可以承受一定的径向负载与扭转力矩，普通单杆气缸在承受侧载时很容易出现活塞杆密封圈快速磨损、漏气、动作卡顿的问题，而双导杆的结构可以将径向载荷直接传递到导杆与直线轴承上，活塞杆只承受轴向的推力与拉力，大幅提升执行件的使用寿命，在很多需要侧向推料、下压定位的工位上，这类滑台的稳定性远高于普通笔型气缸。设计这类气动执行件的三维模型时，首先要确认气动接口的标准尺寸，常规这类滑台采用M5或者G1/8的标准气动接头螺纹，建模时要保证接口的位置与深度符合接头安装要求，避免后续装配时接头无法锁紧或者干涉；其次是导杆与滑座的配合公差，

　　导杆采用g6的公差配合，直线轴承内孔与导杆的间隙控制在合理范围，既保证滑动顺畅，又不会出现过大的间隙导致滑台晃动，影响末端执行件的定位精度；另外滑座上的安装螺纹孔深度要满足螺丝拧入深度要求，一般螺纹拧入深度不小于螺纹直径的1.5倍，保证挂载工装时的连接强度，端盖与缸体的密封槽尺寸要匹配对应的O型密封圈规格，避免建模时密封槽尺寸偏差导致后续实际加工装配后出现漏气问题。在实际设备调试中，这类滑台的运行速度可以通过回路中的节流阀进行调节，配合两端的缓冲结构，可以实现平稳的启停动作，在高速分拣工位上，合适的缓冲调节可以避免滑台高速往复运行时的端点冲击，减少零件飞散、定位偏移的问题，同时也能降低结构件的疲劳损耗，延长设备的维护周期。很多刚接触气动设计的工程师容易忽略滑台的负载能力匹配，只按照轴向推力选型，实际上这类带导杆的滑台，允许的径向负载、扭转力矩是和行程长度相关的，行程越长，允许的悬臂负载越小，选型时需要结合挂载的工装重量、运行速度、动作频率综合校核，避免长期过载运行导致导杆弯曲、轴承磨损过快的问题。建模过程中，所有的安装孔位、倒角、退刀槽都要按照实际加工工艺要求还原，比如安装孔的沉头深度要匹配对应螺丝的头高，避免螺丝拧紧后突出安装面影响工装贴合，端盖的固定螺丝孔要预留足够的扳手操作空间，方便后续装配与维护时的螺丝拆装，气动接口的位置要考虑实际接管后的管线弯曲半径，避免管线弯折过度导致气路不通。
