小型方程式赛车整车结构三维设计

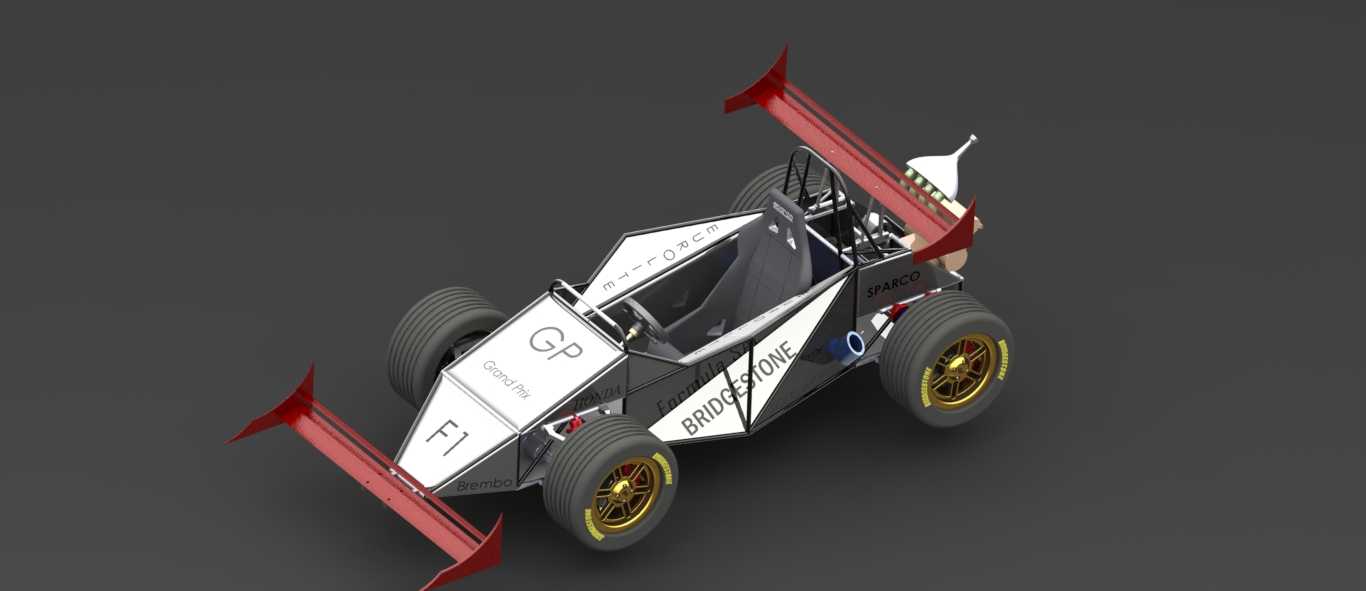

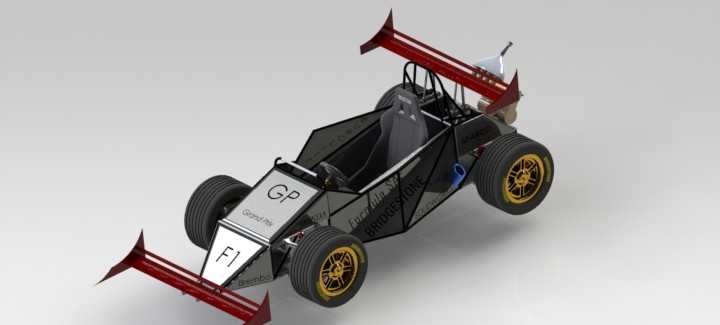

　　本次呈现的小型方程式赛车结构，核心面向学生方程式赛事训练、赛车结构原理教学、小型竞速赛车改装验证场景使用，整体结构完全参照入门级方程式赛车的布局逻辑搭建，可直接用于赛事参赛方案的结构验证环节，也可作为高校车辆工程专业赛车设计课程的教学演示载体，帮助学习者直观理解方程式赛车的载荷传递路径与各系统匹配逻辑。从结构设计思路来看，整车采用外露式钢管桁架车架作为核心承载结构，没有设计全覆盖式的金属蒙皮外壳，仅在驾驶舱两侧设置了轻量化的防护挡板，这种设计一方面能够最大化降低整车整备质量，减少行驶过程中的无效载荷，另一方面也方便赛事过程中的快速检修与零部件更换，不需要拆解大面积覆盖件即可触及核心管路与结构连接点。

　　车架的管材排布完全按照赛事载荷工况做了针对性优化，前部碰撞区域的管材采用了渐进溃缩的角度设计，能够在正面碰撞时逐级吸收冲击能量，避免冲击力直接传递到驾驶舱区域；驾驶舱周边的管材则做了加强排布，形成环绕式的防护笼结构，在侧翻或者侧面碰撞时能够为驾乘人员保留足够的生存空间，不会出现结构侵入舱内的问题。行走系统部分，前后均采用了大尺寸的热熔胎搭配多辐式轻量化轮毂，轮毂的辐条做了镂空减重处理，同时兼顾了制动系统的散热需求，轮胎的扁平比设置完全适配场地竞速的抓地力需求，能够在高速过弯时提供足够的侧向支撑。前后悬架均采用双叉臂独立悬架结构，摆臂的连接点位置经过反复调校，能够保证轮胎在上下跳动过程中始终保持最优的接地角度，最大化轮胎抓地效率；

　　悬架的减震器安装位置做了隐藏式设计，避免行驶过程中路面飞溅的碎石击减震核心部件，同时也优化了整车的空气流场。空气动力学套件部分，车头设置了多层结构的前扰流翼，翼片的角度经过多轮流场验证，能够在车辆高速行驶时将前部气流快速导向车底与车身两侧，减少车头部位的升力，同时为前制动系统导入足够的冷却气流；车尾设置了高位安装的大尺寸尾翼，尾翼的支架直接固定在车架后部的主承载结构上，能够将尾翼产生的下压力直接传递到后轮接地位置，避免空气载荷作用在非承载件上引发结构形变。前后翼片的端板都做了切角处理，能够减少翼片两端的气流涡旋，降低空气阻力的同时提升下压力的生成效率。驾驶舱区域采用开放式单座布局，座椅采用贴合人体轮廓的桶式赛车座椅设计，

　　安装位置处于整车前后轴荷的中心点附近，能够让驾乘人员的重心位置与整车重心尽可能重合，提升车辆的操控响应速度；方向盘位置做了倾斜角度优化，适配竞速驾驶的坐姿需求，踏板组的安装位置预留了足够的调节空间，可适配不同身高的驾乘人员使用。从安装边界与尺寸控制来看，整车的轮距设置完全参照入门级方程式赛事的规则限制，轴距长度兼顾了高速行驶的直线稳定性与低速弯道的转向灵活性，整车最高点为尾翼顶端，高度控制在满足规则要求的最低限值，尽可能降低整车的迎风面积；前部扰流翼的宽度没有超出前轮的外侧边界，避免在弯道会车时发生套件剐蹭，后部尾翼的宽度则与后轮外侧齐平，最大化尾部下压力的作用范围。车架上预留了动力系统、传动系统、制动管路、线束的安装点位，所有安装孔位的位置度公差都控制在装配允许的范围内，后续匹配不同规格的动力单元时，不需要对车架主体结构做大规模修改，仅需要调整对应安装支架的尺寸即可完成适配。制动系统的安装点设置在轮毂内侧，预留了足够的通风道空间，能够在连续高强度制动时保证制动盘与制动片的工作温度处于合理区间，避免出现热衰减问题。整车的所有结构连接节点都做了加强处理，钢管焊接位置预留了足够的焊缝长度，能够承受竞速场景下的交变载荷冲击，不会在长时间高强度行驶后出现结构开裂的问题。
