丰田电装汽车玻璃升降驱动电机结构

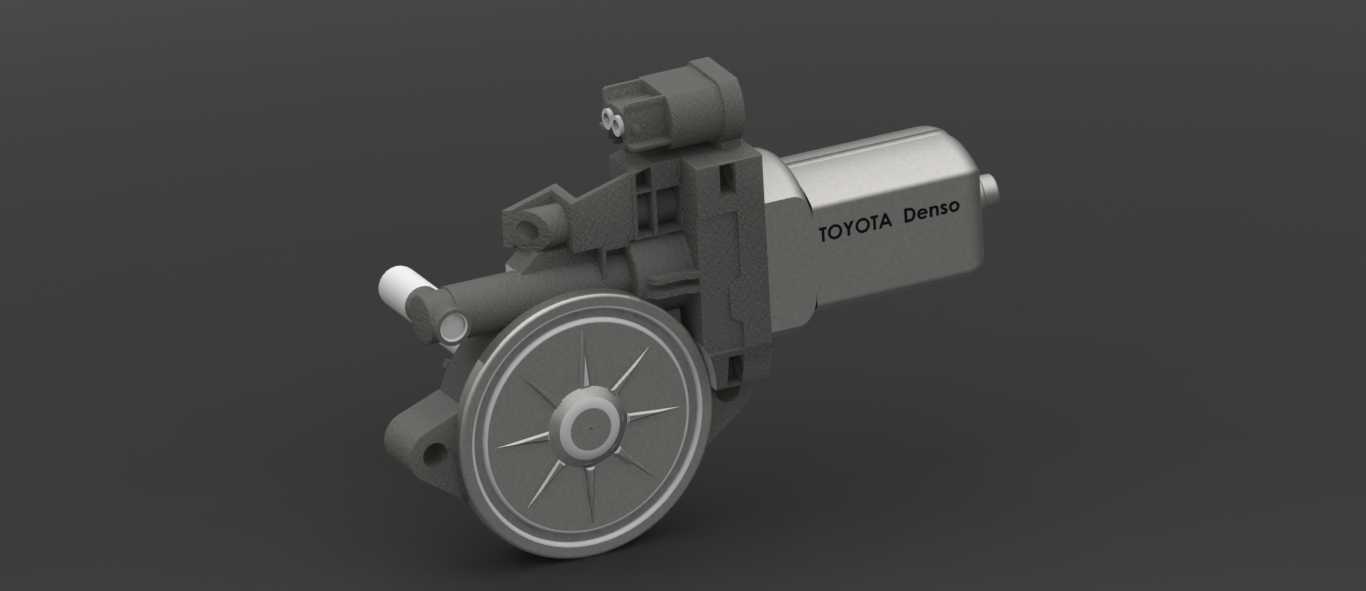

　　车载玻璃升降驱动单元作为车身附件系统的核心执行部件，日常承担着车门玻璃升降动作的动力输出与传动承载功能，在乘用车四门两盖的附件配置中属于高频使用的耐久类部件，其结构可靠性直接影响用户日常用车的操作体验。这套驱动总成采用直流有刷电机搭配蜗轮蜗杆减速的结构布局，电机本体输出的高转速低扭矩动力，经过一级蜗杆蜗轮减速增扭后，传递到端部的卷丝轮结构，通过拉动玻璃升降器的钢索带动玻璃沿导轨做上下往复运动。从结构布局来看，电机壳体采用冲压钢壳搭配端盖铆接的密封形式，能够适配车门内部的潮湿、多尘的安装环境，壳体表面预留的安装定位凸台，与车门内板的安装位完全匹配，不需要额外制作转接支架即可完成固定，安装孔位的位置度公差控制在0.1mm以内，

　　避免装配后出现传动卡滞的问题。设计阶段优先考虑了车门内部的狭窄安装空间，整体结构做了扁平化处理，电机本体与减速机构的连接部位做了一体化的加强筋设计，既能够承受钢索拉动时产生的反向冲击载荷，又不会过多占用车门内部的布线与玻璃下降的避让空间。输出端的卷丝轮采用带导向槽的轮式结构，钢索嵌入槽内后通过端部的压头固定，轮槽的深度与钢索直径的配合间隙控制在0.2mm，既保证钢索在卷绕过程中不会出现脱槽跳槽的问题，又能减少钢索与轮槽之间的滑动磨损，提升整套机构的循环使用寿命。电机尾部集成了过热保护的热敏元件，当玻璃升降遇到卡滞、电机长时间堵转时，热敏元件会自动切断供电回路，避免电机绕组因为过流发热出现烧蚀的问题，

　　这一设计在实车应用中能够大幅降低因为异物卡滞玻璃导致的电机损坏故障率。从安装边界来看，整套总成的最大外轮廓尺寸适配主流A级车的车门内板安装空间，接插件位置朝向车门内侧的维修预留口，后期售后更换时不需要拆解整个车门内饰板的下部结构，只需要拆卸局部检修盖板即可完成接插件拔插与固定螺栓的拆装操作，维修便利性有明显提升。传动部位的润滑脂采用耐低温的车用特种润滑脂，能够在零下30摄氏度到零上80摄氏度的环境温度区间内保持稳定的润滑性能，不会因为低温出现润滑脂凝固导致升降阻力变大，也不会因为高温出现润滑脂流淌污染车门内饰的问题。在功能匹配上，这套驱动单元的输出扭矩经过标定，能够带动3-5kg重量的钢化玻璃完成全行程升降，

　　升降速度控制在每秒80-120mm的区间，既不会因为速度过快导致玻璃上升到顶时出现撞击异响，也不会因为速度过慢影响用户的操作等待体验。电机的电磁兼容性做了针对性优化，内部绕组端增加了滤波磁环，工作时产生的电磁干扰不会影响车载收音机、车机系统的正常信号接收，符合车载电子部件的EMC测试标准。结构上的减震设计也做了充分考虑，电机与安装支架之间的连接部位设置了橡胶减震垫，能够吸收电机运转时产生的高频振动，避免振动通过车门内板传递到内饰板产生共振异响，提升车辆行驶与玻璃升降过程中的NVH表现。这套结构的建模过程中，对各个部件的配合公差做了完整的还原，包括蜗杆与蜗轮的啮合间隙、轴承与轴径的配合公差、密封胶圈的压缩量都按照实际量产的工程参数进行设定，能够直接用于同类产品的结构参考、改装件的设计匹配以及教学演示场景。
