Telemecanique工业变速驱动装置结构设计

　　在工业传动控制场景里，这类变速驱动装置是异步电机调速系统里的核心执行部件，常被布置在设备控制柜的标准导轨安装位上，和断路器、接触器、PLC模块并排安装，给输送线、风机、泵类、小型加工主轴这类负载提供可调的动力输出，替代传统的机械变速结构，减少传动环节的机械磨损，同时根据负载实时工况调整输出频率，实现能耗的精准控制。

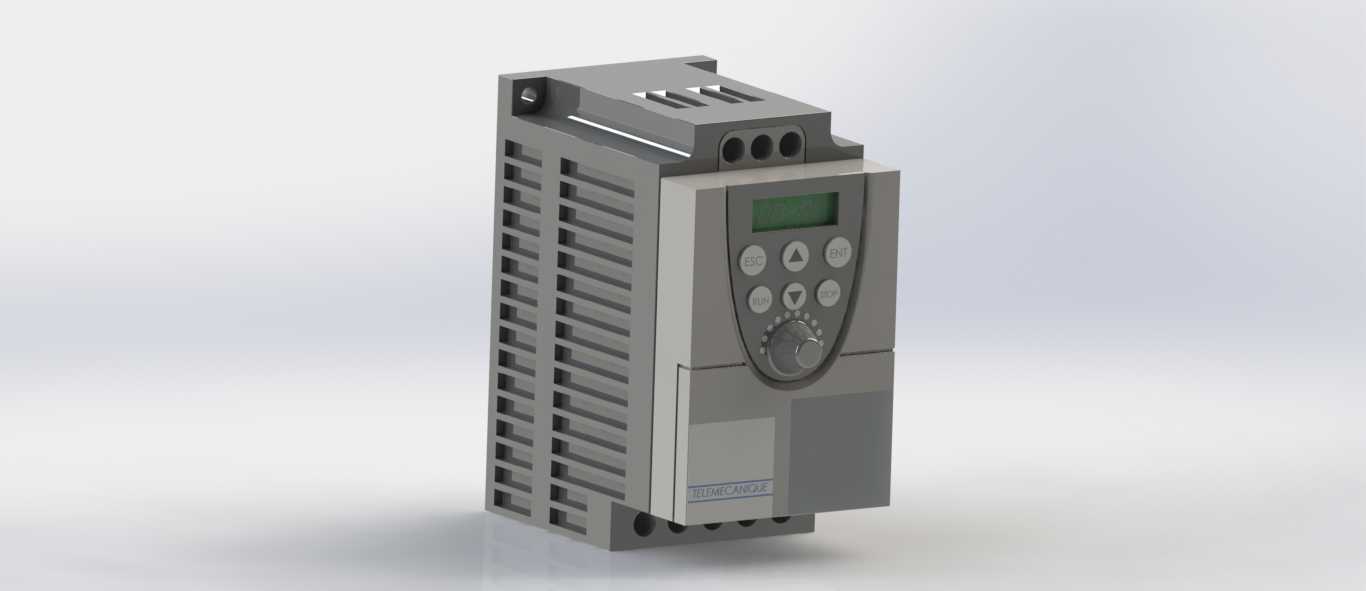

　　从结构设计逻辑来看，这款装置的外壳采用上下分舱的布局思路，左侧区域是整面的散热鳍片结构，直接和内部的功率模块导热基板贴合，不需要额外加装散热风扇就能满足小功率等级的散热需求，鳍片的间距控制在3mm左右，既保证足够的散热接触面积，也能避免车间环境里的纤维、粉尘堆积堵塞散热通道，适合纺织、建材这类多粉尘的车间工况使用。正面的操作区域做了内凹的防护设计，操作面板带四位数码显示屏和功能按键、调速电位器，面板和主体外壳之间做了密封胶条的预留槽，安装后可以达到IP20以上的防护等级，防止日常操作时的误触碰，也能阻挡控制柜内的接线碎屑掉落到内部电路板上。

　　安装边界上，这款驱动装置的底部预留了标准35mmDIN导轨的卡扣结构，同时在外壳四个角设计了螺丝固定孔，既可以在小型控制柜里做导轨快装，也能在震动较大的设备上采用螺丝紧固安装，避免设备运行震动导致装置松脱。接线端子分为上下两个区域，上部是控制信号接线端，预留了模拟量输入、数字量启停、故障反馈的接线位，下部是主回路的动力接线端，强电和弱电端子之间做了凸起的隔离筋，防止接线时强电串入控制回路烧毁信号模块，端子的压线范围适配0.5到6平方毫米的多股铜芯线，能覆盖0.75kW到4kW区间的电机接线需求。

　　实际应用中，这类变速驱动不需要额外配置外置的操作面板，本体上集成的电位器可以直接手动调整输出频率，也可以通过上部的端子接入外部的传感器信号，实现根据压力、流量、温度参数的自动调速，比如在恒压供水系统里接入压力变送器信号，就能自动调整水泵转速稳定管网压力，在输送线场景里接入光电传感器信号，就能根据物料的有无调整输送速度，减少空转能耗。装置的侧面设计了并排安装的定位槽，多台同型号驱动并排安装时不需要预留额外的侧边间隙，能有效节省控制柜内的安装空间，外壳的材质采用阻燃ABS工程塑料，表面做了哑光抗静电处理，不容易吸附车间里的静电粉尘，日常维护只需要定期用干燥压缩空气吹扫散热鳍片的缝隙即可，不需要拆解外壳清理内部。

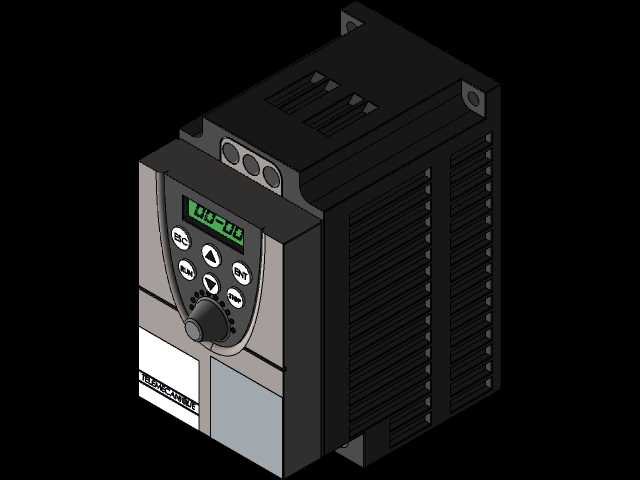

　　从建模还原的角度来看，这款装置的所有外部结构特征都做了等比例复刻，包括散热鳍片的倒角、操作按键的凸起高度、电位器的旋钮纹理、接线端子的压线螺丝位置，还有外壳上的品牌标识区域的凹槽，在做控制柜三维布局的时候，可以直接导入这个模型和其他电气元件做装配干涉检查，提前核对安装孔位、接线空间的预留尺寸，避免实际装配时出现元件干涉、接线空间不足的问题，也能用来做设备操作培训的可视化演示模型，直观展示装置的外部接口和操作区域位置。
