商用肉制品加工电动肉类填充设备结构

　　该肉类填充设备主要面向规模化肉制品加工场景，可完成肉糜、调理馅料的定量填充作业，适配香肠、火腿、重组肉排等多类肉制品的前段生产工序，在中央厨房、熟食加工厂、规模化畜禽深加工车间中承担核心的馅料装填职能，替代传统人工填装的低效作业模式，同时保障填充过程的馅料密实度均匀性，避免人工装填带来的分量偏差与卫生管控风险。从结构设计逻辑来看，设备采用动力单元与控制单元集成式布局，驱动电机外置布置在机身侧后方，通过直连传动结构连接内部推送绞龙组件，省去冗余的中间传动环节，既压缩了设备整体占地空间，也降低了传动路径上的功率损耗，传动部位的密封结构采用食品级耐磨密封件，可耐受日常生产后的高压水冲洗作业，避免馅料残渣渗入传动舱造成设备卡滞或卫生死角。

　　机身的控制区域采用下沉式集成安装设计，变频调速器嵌入机身正面的安装槽内，周边预留足够的接线与散热空间，调速器旁侧布置多组控制按钮，包含绿色启动按钮、红色急停按钮、功能复位按钮，所有按钮的安装高度匹配站立操作的人体工学尺寸，操作人员无需俯身或抬手即可完成全部操作动作，急停按钮采用带防护锁的大直径蘑菇头结构，可在突发状况下快速拍停设备，拍停后需手动旋转复位才能重启设备，避免误触重启带来的生产安全隐患。机身侧方的黄色安装板上额外布置一组带防护圈的急停按钮，适配设备侧方操作位的应急停机需求，满足多工位操作场景下的安全管控要求。设备的机身主体采用厚壁不锈钢板材折弯焊接成型，所有外露焊缝均做打磨抛光处理，板材表面做哑光拉丝处理，

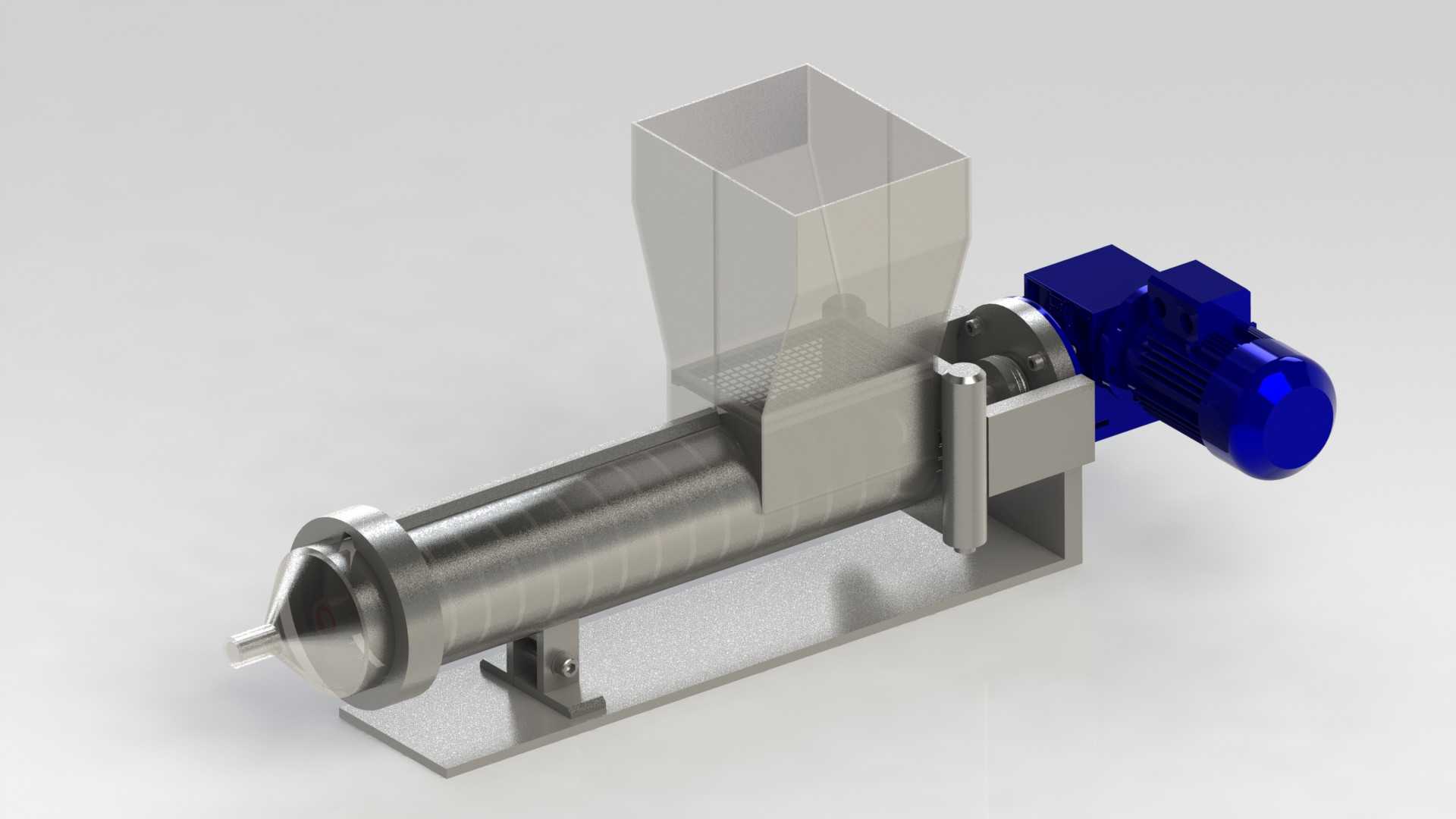

　　既避免光滑表面的反光干扰操作人员视线，也便于日常生产后的污渍擦拭清理，机身底部预留四个地脚螺栓安装孔，可直接固定在生产车间的硬化地面上，安装时需保障机身水平度偏差不超过千分之二，避免内部推送组件长期偏磨造成的部件损耗。设备的进料口布置在机身顶部，采用大倾角喇叭口结构，可匹配上料机的出料高度，馅料倒入后可自然滑入推送舱内，推送舱内部的绞龙采用变螺距设计，靠近出料口段的螺距逐步缩小，可在推送过程中逐步压实馅料，保障出料的密实度一致，出料口采用快拆式卡箍连接结构，可根据不同的填充产品规格更换对应口径的出料管，更换过程无需额外工具，单人即可在数分钟内完成更换作业，适配多品类产品的快速换产需求。电控部分的布线全部走机身内部的穿线腔，

　　所有线缆外部套波纹管防护，线缆与金属板材接触的位置加装橡胶护圈，避免长期震动造成线缆绝缘层磨损，变频调速器可根据不同馅料的粘度特性调整推送绞龙的转速，针对高粘度的肉糜馅料可采用低转速大扭矩输出模式，针对松散的颗粒馅料可适当提升转速保障填充效率，设备的电机过载保护、缺相保护功能全部集成在电控回路内，出现负载超限、供电异常时可自动切断动力输出，同时触发故障提示，便于运维人员快速排查故障点。从安装边界来看，设备主体的横向宽度控制在八百毫米范围内，纵向深度不超过六百毫米，不含电机的主体高度约一千一百毫米，加上后方外置电机的总高度不超过一千三百毫米，安装时需在设备侧方预留不小于四百毫米的检修空间，便于日常维护时打开侧封板检查内部传动组件、清理残留馅料，设备后方需预留两百毫米的散热空间，保障驱动电机长时间运行时的热量可正常散出，避免电机过热触发保护停机。
