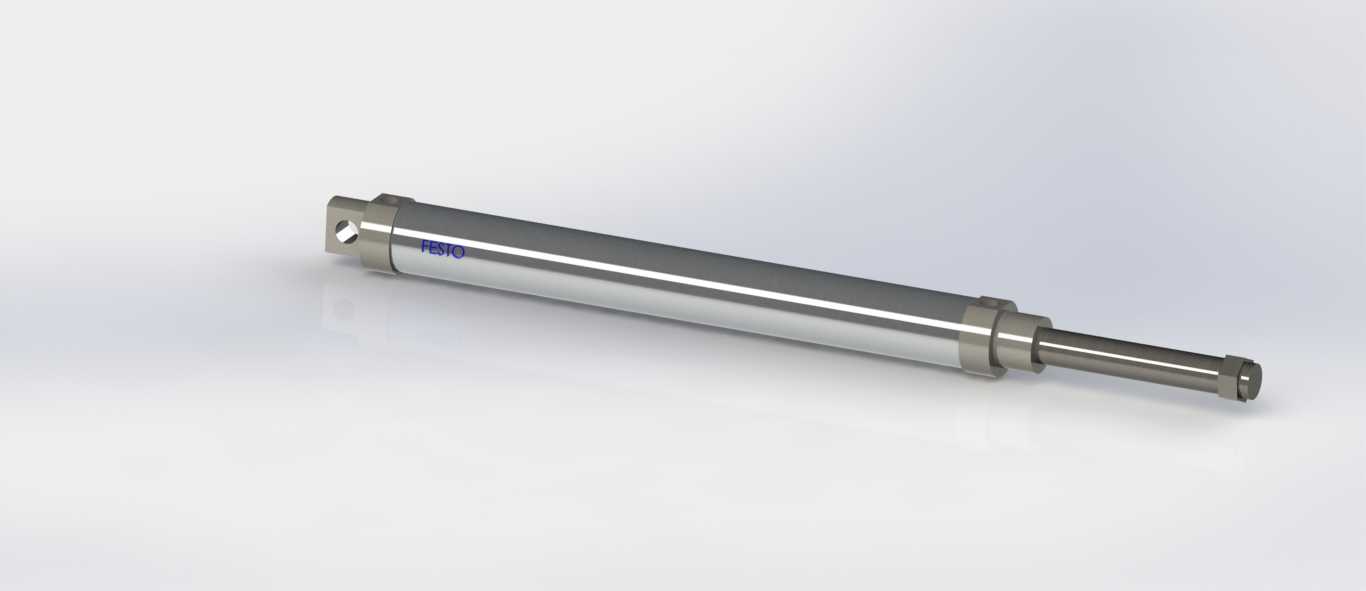

费斯托型不锈钢迷你气动气缸结构

　　这款迷你气动气缸在轻工自动化产线、小型工装夹具、电子元件分拣设备、食品包装工位的气动回路里应用十分广泛，作为气动系统里最基础的直线执行元件，它的核心作用是将压缩空气的压力能转换为活塞杆的直线往复机械能，带动负载完成推压、顶升、夹紧、移位这类高频往复动作，相比同行程的标准气缸，它的缸径更小、整体结构更紧凑，适合安装空间局促、输出力需求适中的工位场景。从结构设计来看，这款气缸采用圆形不锈钢缸筒设计，缸筒外壁做了镜面抛光处理，既可以降低活塞密封圈往复运动的摩擦损耗，也能在多尘、有轻微腐蚀性介质的车间环境里减少锈蚀风险，缸体两端采用铆压式端盖密封结构，没有额外的拉杆连接部件，整体径向尺寸进一步压缩，端盖位置预留了标准气口接口，

　　可直接匹配快插式气动接头，无需额外加工转接板。活塞杆部分采用高强度合金结构钢加工，表面做了硬铬镀层处理，硬度可达HV600以上，能有效抵抗往复运动中的磨损与外界磕碰划伤，活塞杆伸出端加工有标准外螺纹与销孔，既可以通过螺纹连接浮动接头对接负载，也能通过销孔完成铰接式安装，适配不同的安装姿态需求。设计过程中首先要明确安装边界尺寸，这类迷你气缸的安装方式分为基本型、脚架安装、法兰安装、耳轴铰接几类，建模时需要优先确认缸筒外径、总长度、活塞杆伸出长度、气口螺纹规格、端盖安装孔位这些核心尺寸，避免后续装配时和周边工装结构发生干涉。缸体内部的活塞采用双密封圈结构，搭配耐磨导向环，既可以保证活塞两侧腔室的密封性能，减少压缩空气泄漏，

　　也能为活塞往复运动提供稳定导向，避免活塞杆出现偏磨导致的漏气、动作卡顿问题。在实际设备选型匹配时，需要结合工位所需的输出力、行程长度、安装空间来确认缸径参数，相同气源压力下缸径越大理论输出力越高，而这款迷你气缸的优势就在于小缸径下的响应速度更快，往复动作频率更高，适合电子行业里的小件移栽、包装线的料盒推送、工装夹具的快速夹紧这类轻载高频工况。建模时需要注意缸筒与端盖的配合公差，密封圈沟槽的尺寸精度直接影响密封效果，沟槽过深会导致密封圈压缩量不足出现内泄漏，沟槽过浅则会增大活塞运动阻力，导致气缸动作迟缓甚至卡滞。活塞杆与前端盖之间的防尘圈结构也做了优化，能阻挡外界粉尘、切削液进入缸体内部，延长气缸的整体使用寿命，在有洁净要求的食品、

　　医药行业工位，这类不锈钢缸体的气缸也能满足定期擦拭清洁的使用需求，不会像铝合金缸体那样容易出现表面氧化层脱落的问题。从安装适配性来看，这款气缸的缸体外部没有突出的拉杆结构，可以直接通过缸筒本身配合安装支架完成固定，不需要额外预留拉杆的避让空间，在密集排布的气动阀岛周边、狭小的设备内部腔室里，这类圆形迷你气缸的布置灵活性远高于方形拉杆气缸。实际工况使用中，这类气缸的工作压力通常在0.1-1.0MPa范围内，动作速度可以通过回路中的节流阀进行无级调节，低速运行时不会出现爬行现象，高速往复时也能保证足够的运行稳定性，搭配磁性开关还可以实现活塞杆伸出、缩回位置的信号检测，接入设备PLC控制系统完成动作逻辑的闭环控制。建模过程中需要还原气缸的所有细节结构，包括缸体表面的标识刻印位置、气口的内螺纹结构、活塞杆端部的倒角处理、端盖处的密封槽结构，这些细节不仅影响三维模型的真实感，也能为后续的设备装配干涉检查、气动回路模拟仿真提供准确的模型依据。在做设备布局设计时，要预留出气缸活塞杆完全伸出后的总长度空间，同时要考虑气管接头安装后在气口位置的突出尺寸，避免气缸动作时气管和周边结构发生剐蹭磨损，对于有摆动需求的铰接安装场景，还要计算气缸摆动过程中的轨迹范围，确认全行程内不会和设备其他部件产生运动干涉。
