机器人带冠瓶抓取安装工具结构

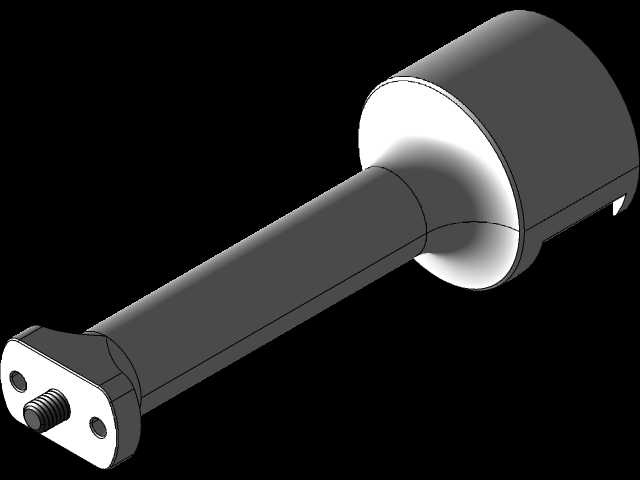

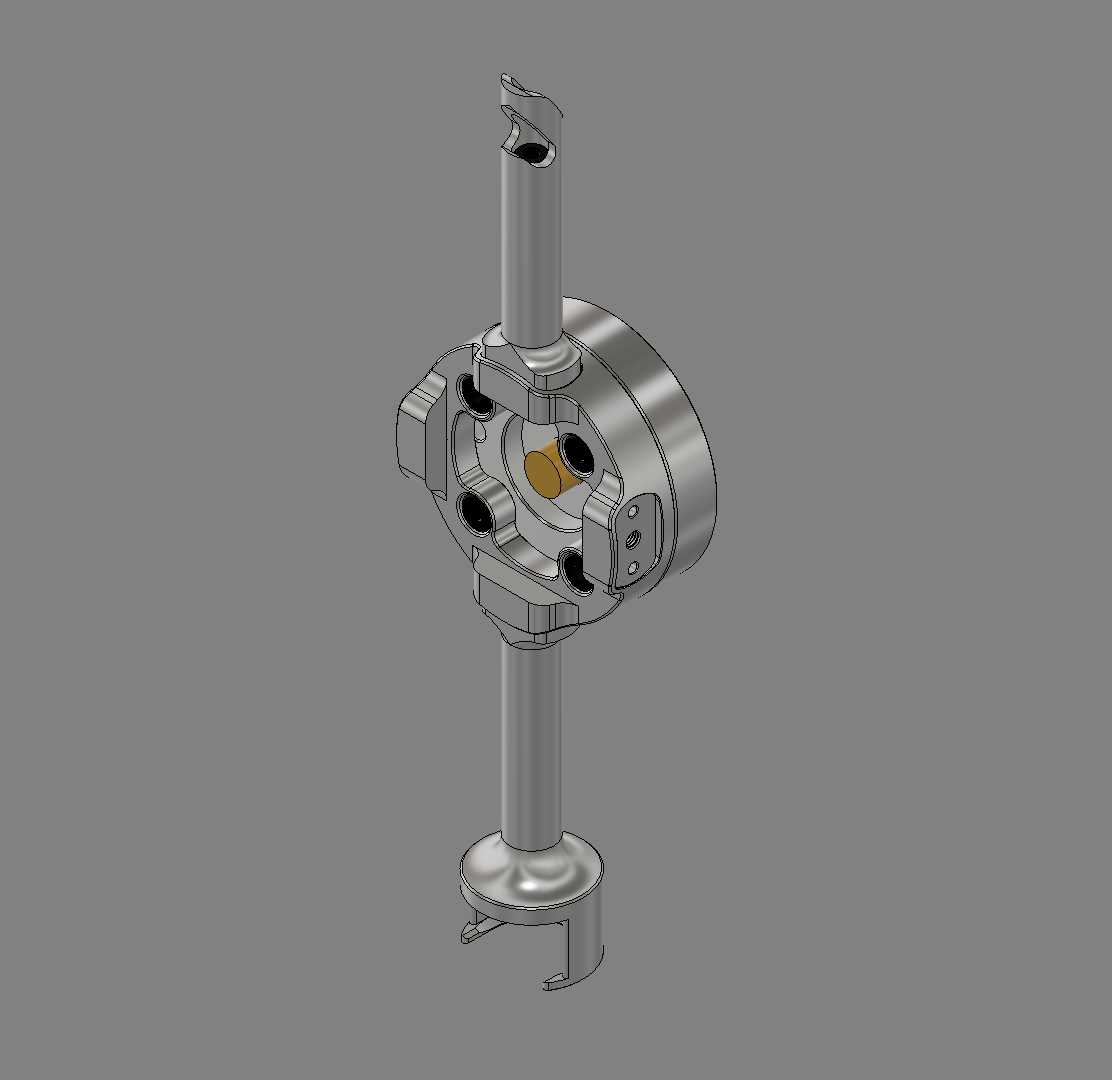

　　该结构属于机器人末端执行工装范畴，主要适配小型桌面级机械臂的作业场景，常见于实验室自动化样本处理、小型瓶装物料分拣转运、教学类机器人实训平台的抓取作业环节，核心用途是让搭载该工装的机器人能够稳定抓取带冠盖的瓶装物件，完成取放、转运、旋盖配合等连贯作业动作，弥补常规夹爪无法适配带凸缘冠盖瓶体抓取的短板。从功能特性来看，该工装采用长杆式主体布局，一端为与机器人末端法兰对接的安装基座，基座端面设置两处定位销孔与一处螺纹连接孔，安装时可通过定位销实现与机械臂输出端的快速对位，再通过中心螺纹件完成锁紧固定，能有效抵消抓取作业时产生的周向扭转力矩，避免工装在频繁启停、带载转动过程中出现松脱偏移。长杆主体采用等直径圆柱结构，

　　在保证整体结构刚性的前提下，尽可能缩小杆部径向尺寸，减少作业过程中与周边设备、工装架的干涉概率，适配狭窄空间内的伸取作业需求。靠近抓取端的位置设置直径放大的过渡凸台，一方面作为杆部受力的加强结构，平衡长杆悬臂状态下的受力分布，降低杆部根部的应力集中系数，另一方面可作为抓取行程的硬限位，当工装伸入瓶体冠盖位置时，凸台端面可与冠盖上沿贴合，限制工装的下压行程，避免过度伸入导致瓶体受压变形或冠盖损坏。抓取端采用仿形卡槽结构，卡槽轮廓与带冠瓶的颈部、冠盖凸缘轮廓完全匹配，抓取时冠盖凸缘可卡入卡槽内部，依靠接触面的卡紧力与摩擦力实现瓶体的稳定提升，无需额外施加过大的径向夹紧力，即可避免瓶体在提升、转运过程中出现滑落，尤其适配薄壁玻璃瓶、

　　轻质塑料瓶等易被夹损的瓶装物件。从设计思路层面，该结构优先考虑了作业场景的适配性，针对实验室场景中常见的带冠盖采样瓶、试剂瓶的尺寸特征做了匹配设计，整体结构无复杂的活动夹爪、驱动元件，属于被动式抓取工装，依靠机器人的下压、抬升动作即可完成卡紧与释放，无需额外接入气路、电路驱动，大幅降低了工装的制造成本与维护难度，也避免了驱动元件故障导致的作业中断。外形尺寸方面，长杆主体的长度根据常规桌面机器人的作业半径做了匹配，可覆盖常见实验架、物料台的深度范围，安装基座的连接孔位遵循小型机器人末端法兰的通用安装尺寸规范，无需额外制作转接板即可直接搭载在多数桌面级六轴、四轴机器人上，安装边界清晰，基座端面的定位孔中心距、

　　螺纹孔规格均采用通用标准尺寸，替换性强。在实际作业过程中，该工装的作业流程逻辑清晰：机器人带动工装移动至待抓取瓶体的正上方，调整杆部轴线与瓶体轴线重合后垂直下移，直至过渡凸台端面与瓶冠上沿贴合，此时抓取端卡槽刚好完全卡住瓶冠的凸缘位置，随后机器人垂直抬升，即可带动瓶体同步移动，到达目标放置位置后，机器人下移将瓶体放置在支撑面上，随后横向小幅移动工装使卡槽脱离瓶冠凸缘，再垂直抬升即可完成释放动作，整个过程无需额外的控制信号触发，仅靠机器人的路径规划即可完成全流程作业。结构的受力设计经过针对性优化，长杆部分的直径选取兼顾了刚性与重量，整体重量控制在小型机器人的末端负载允许范围内，不会给机器人关节造成额外的负载压力，过渡凸台与杆部、安装基座的连接位置均做了圆角过渡处理，避免长期受交变应力作用出现结构开裂，抓取端的卡槽边缘做了小倒角处理，卡入瓶冠时不会刮擦瓶体表面或冠盖的涂层，适配对外观有要求的瓶装物料作业。该工装除了实验室场景外，也可适配小型轻工业生产线的瓶装小件转运作业，针对不同尺寸的带冠瓶，仅需调整抓取端卡槽的轮廓尺寸、长杆长度即可快速改型，整体结构的加工工艺性好，主体部分可采用棒料直接车削加工成型，安装孔、定位孔可通过一次装夹完成钻削、攻丝，加工精度容易保证，无需复杂的多工序加工，制造成本低，适合小批量定制与快速投产使用。
