巴可控制室背投投影单元DR+PU结构设计

项目分类:通用机械零部件 发布时间:2022-01-21 ID:512474
  • 巴可控制室背投投影单元DR+PU结构设计
  • 巴可控制室背投投影单元DR+PU结构设计
  • 巴可控制室背投投影单元DR+PU结构设计
  • 巴可控制室背投投影单元DR+PU结构设计
  • 巴可控制室背投投影单元DR+PU结构设计

  该投影单元是巴可控制室背投系统的核心成像执行组件,主要应用于调度指挥中心、大型监控室、工业集控场景的背投拼接显示系统中,承担画面投射成像的核心功能,作为背投墙的独立成像模组,可单台使用也可多台拼接组成超大尺寸显示墙面,适配长时间连续运行的控制室作业环境。从实际使用场景来看,这类投影单元通常安装在背投墙的后方维护空间内,与背投屏体保持固定的投射距离,安装位置需要预留足够的散热与维护操作空间,日常运行中需要保证光路无遮挡,设备固定结构具备足够的抗形变能力,避免长期运行后出现光轴偏移导致的画面错位问题。

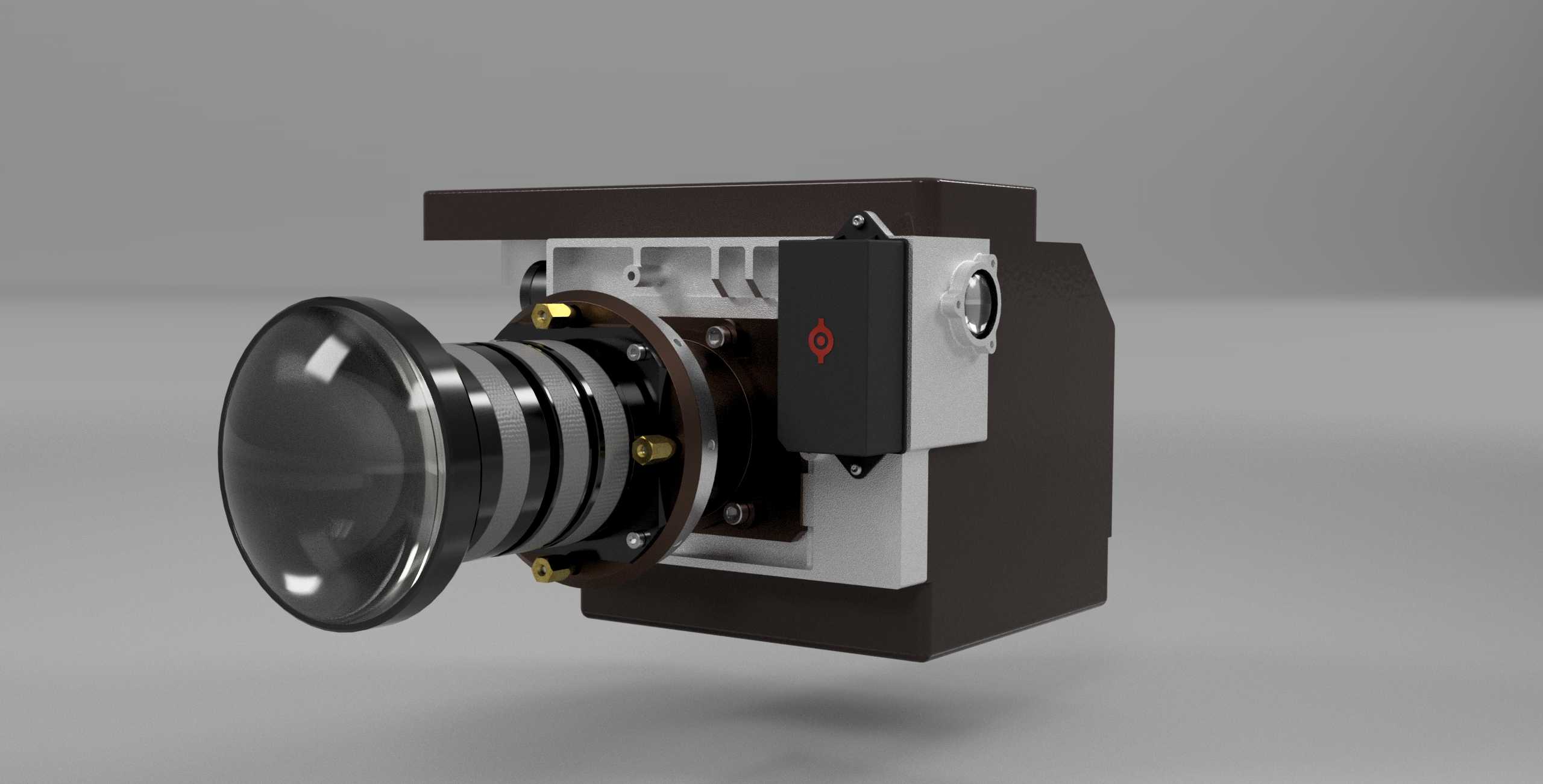

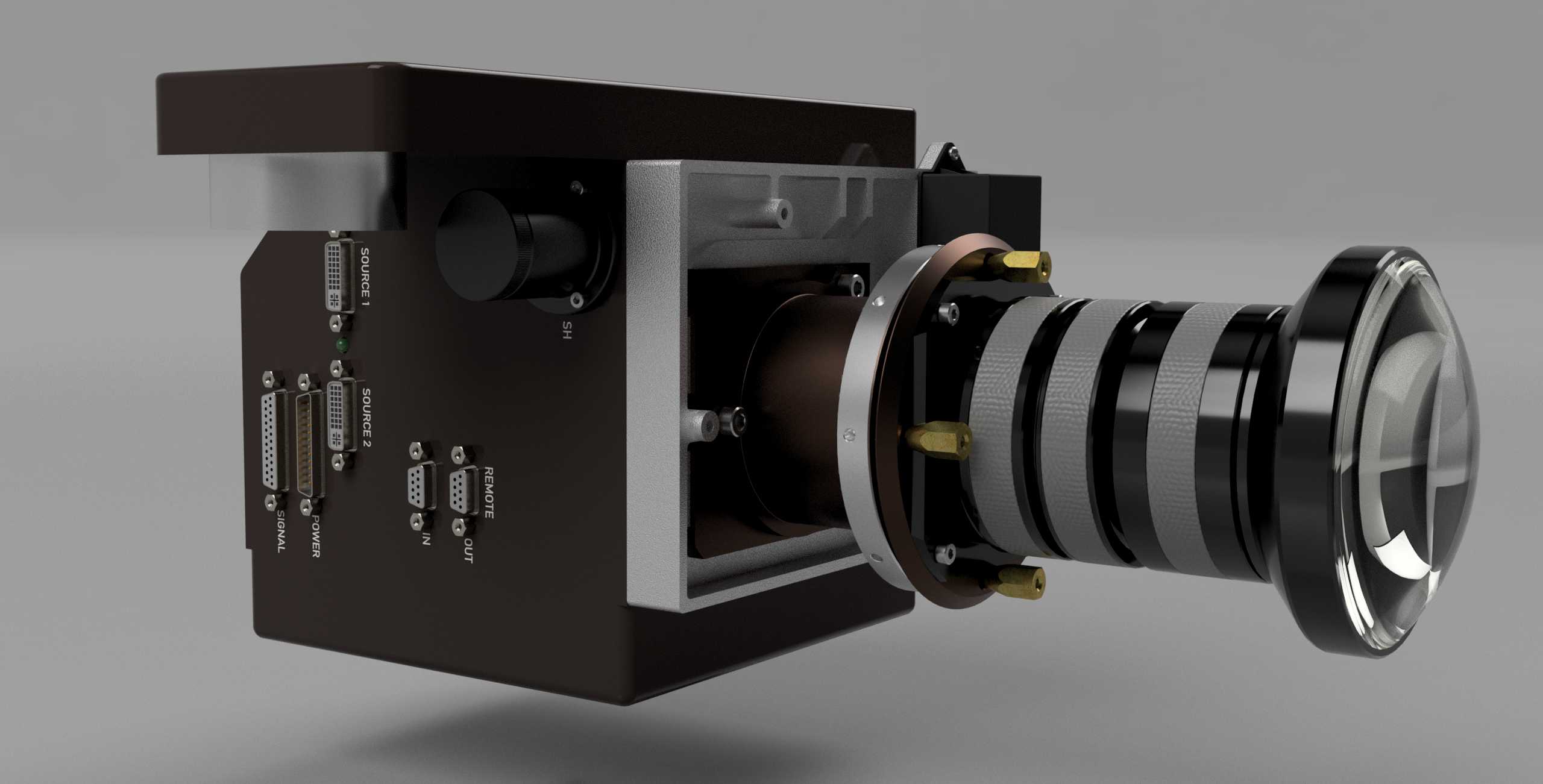

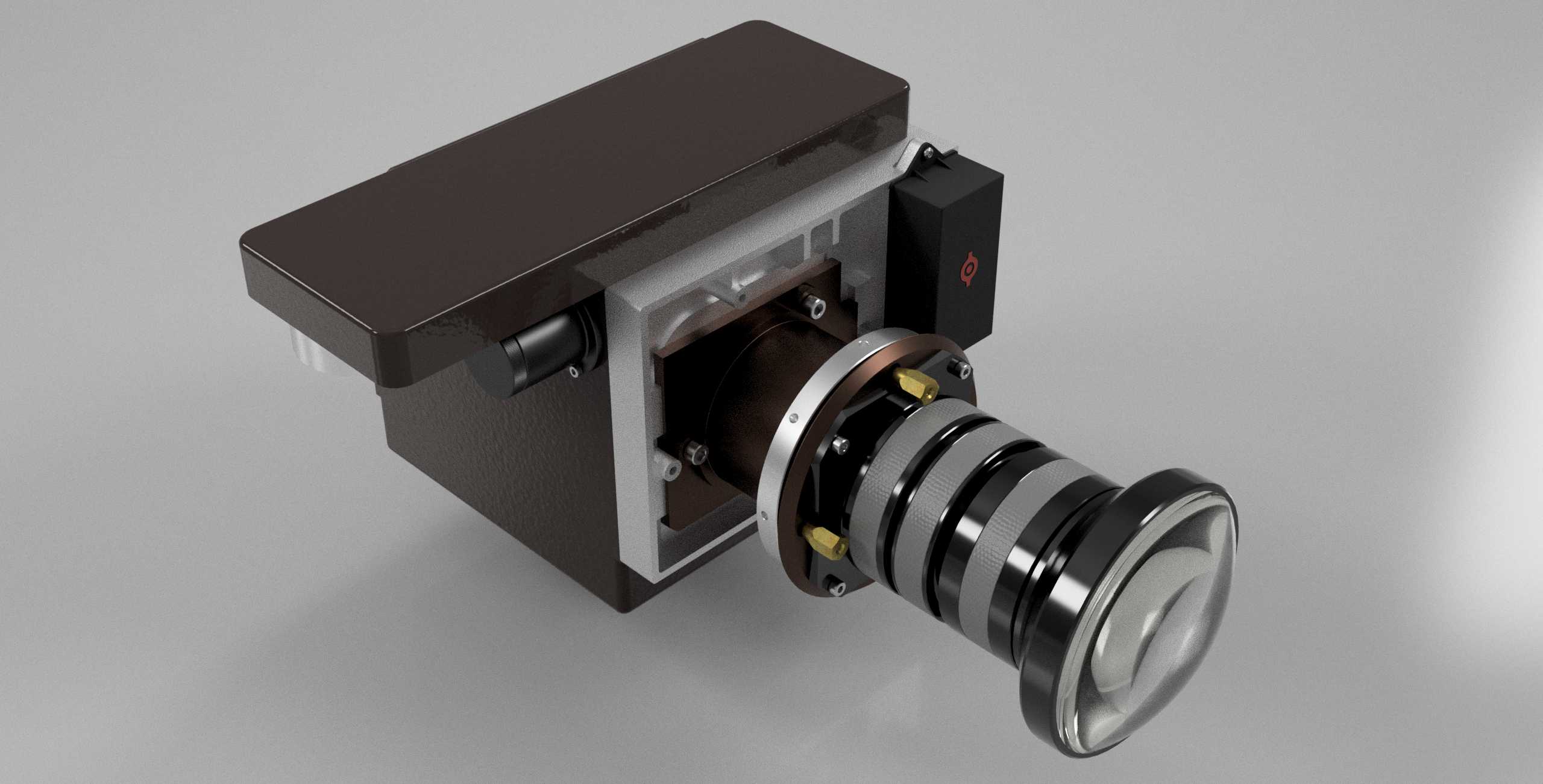

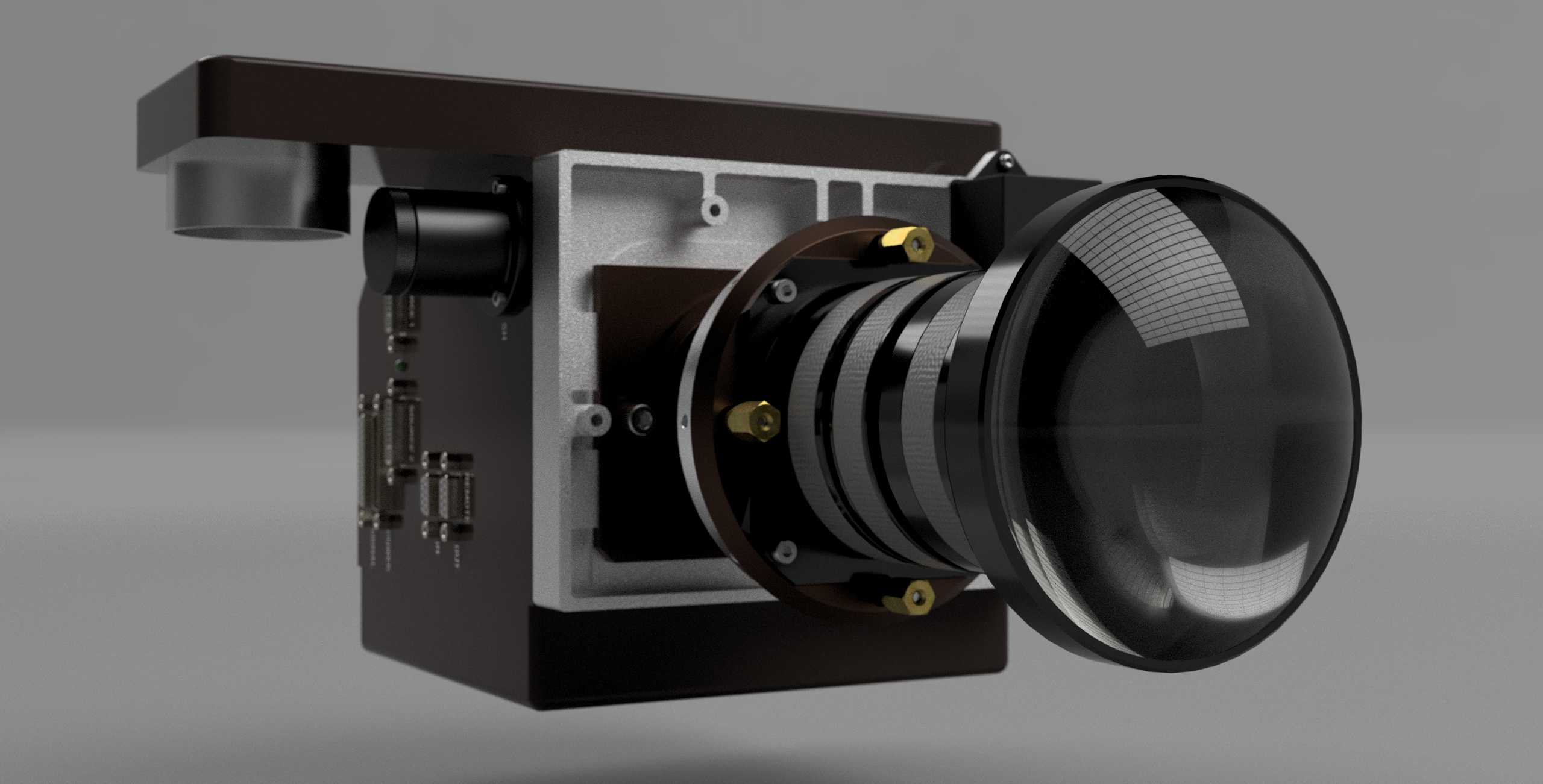

  从功能特性来看,该单元集成了光学成像镜头、光路固定结构、电路安装腔体、外接安装接口几个核心部分,前端的大口径非球面镜头负责将内部成像器件的画面放大投射到背投屏面上,镜头周边的金色紧固件为镜头焦距与光轴调整的锁付结构,调试完成后锁死即可保证长期运行的画面稳定性。镜头后侧的金属安装基板承担了整个光学组件的定位基准作用,基板上的加工孔位分别对应光路组件、成像模组、电路驱动板的安装定位,所有安装面的平面度公差控制在0.05mm以内,避免组件安装后出现应力变形影响成像精度。设备后侧的黑色腔体为电路与光源组件的安装空间,腔体上方的凸起结构为设备的吊装固定接口,可直接与控制室背投墙的安装挂架对接,接口处设计有定位销孔,安装时可快速完成初定位,减少现场调试的对位工作量。

  设计思路上,整个模组采用分层堆叠的结构布局,将光学组件作为核心基准层,所有结构件都围绕光学光轴的同轴度要求展开设计,金属基板采用铝合金材质加工,兼顾结构强度与散热性能,既可以为光学组件提供稳定的安装基准,也可以将光源与电路工作产生的热量快速传导到外部,避免热量堆积导致光学镜片出现热飘移问题。镜头部分采用多片镜片组合的结构,镜筒上的调节环分别对应焦距调整与像差校正,调节机构采用细牙螺纹配合阻尼结构,调整过程顺滑无卡顿,锁付后不会因为设备运行的轻微震动出现走位。设备的外轮廓尺寸充分考虑了控制室背投墙的安装间距要求,模组的宽度与高度尺寸适配标准的显示单元拼接模数,多台拼接时相邻单元的镜头光轴间距保持一致,配合屏幕的安装位置可实现画面的无缝拼接。

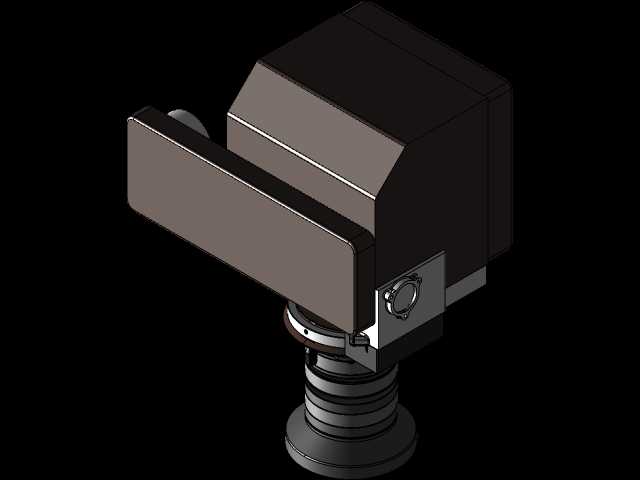

  安装边界方面,该单元顶部的吊装接口距离设备重心的位置经过配重计算,吊装后设备整体保持水平状态,不会出现前倾或侧偏的问题,设备后侧预留了线缆连接的空间,电源与信号线缆的接口都布置在腔体后侧的下方位置,布线后不会遮挡光路与散热通道。设备侧面预留了维护操作的空间,后期更换光源或调整镜头时不需要将整个模组从挂架上拆下,仅需打开侧方的维护盖板即可完成操作,适配控制室7*24小时运行不能长时间停机的使用需求。设备底部设计有辅助支撑脚,在地面调试阶段可以直接放置在工作台面上进行光路预校准,不需要额外的工装辅助,预校准完成后再整体吊装到挂架上,可大幅缩短现场安装的调试周期。整个结构的所有外露紧固件都采用标准件,后期维护时不需要特殊工具即可完成拆装,金属结构件的表面都做了发黑处理,避免结构反光影响投影画面的对比度,所有接缝处都设计有遮光结构,防止内部光线漏出影响相邻单元的画面显示效果。
