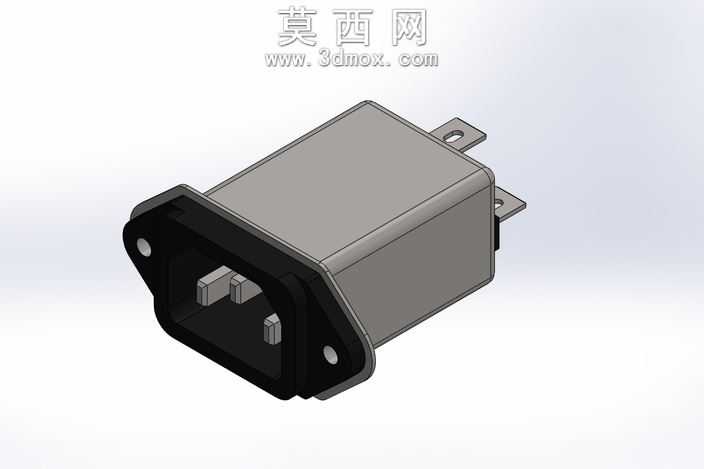

IEC品字尾带滤波电源输入连接器

本模型采用SolidWorks进行全参数化三维建模，完整还原了带EMI滤波功能的IEC C14品字尾电源输入连接器的全部结构细节。建模过程中首先以公制单位搭建基准坐标系，先绘制前端插座部分的轮廓草图，通过拉伸凸台生成黑色绝缘基座主体，精准还原三个品字形排布的铜质插片槽位，插片位置严格遵循IEC 60320标准尺寸规范，保证接插配合的公差合理性。随后对基座两侧的安装固定耳进行建模，预留沉头螺丝安装孔，孔位尺寸适配常规面板安装的M3螺丝规格，安装耳与基座主体做圆角过渡处理，还原真实注塑件的工艺特征。中部金属滤波壳体部分采用钣金建模思路，先绘制壳体展开轮廓，通过钣金折弯特征生成封闭的矩形屏蔽外壳，壳体表面做哑光金属质感处理，还原镀锌钢板的材质表现，壳体尾部预留出线缺口，同时在壳体上下侧设计接地固定插片，用于设备内部的接地连接。建模过程中对各零部件的装配关系做了严格配合约束，绝缘基座与金属壳体之间做卡扣限位结构，还原实际产品的装配逻辑，所有边角处均添加符合注塑、钣金工艺要求的圆角特征，避免出现建模中的尖锐直角，提升模型的真实感。渲染阶段采用工作室环境光源，为黑色绝缘基座赋予哑光阻燃塑料材质，调整材质粗糙度还原PA66加纤塑料的表面质感，金属壳体赋予镀锌冷轧钢板材质，添加细微的磨砂纹理表现，内部导电插片赋予镀镍铜材质，调整金属反射参数呈现亮银色金属光泽。模型完整呈现了该类电源滤波连接器的内外结构，既包含外部可见的插座接口、安装结构，也还原了内部滤波模块的容纳腔体结构，可用于设备面板电源接口的布局设计、电气装配干涉检查，也可作为电气类教学演示的三维参考模型，建模过程中所有特征均保留参数化编辑能力，可根据不同电流规格的产品需求调整插片尺寸、壳体大小等参数，适配不同功率设备的电源输入设计需求。
