特纳立方体旋转展示支撑座结构设计

　　这款旋转支撑座的核心应用场景，是为特纳立方体这类精密工艺摆件提供低阻尼旋转承载，在桌面展示、工艺展品陈列、精密机械结构教学演示场景中承担核心支撑功能。日常使用中，支撑座需要承载特纳立方体的整体重量，同时保证转动过程无卡滞、无旷量，哪怕是极轻微的外力触碰，也能带动上部立方体平稳转动，充分展现立方体多面结构的视觉效果。

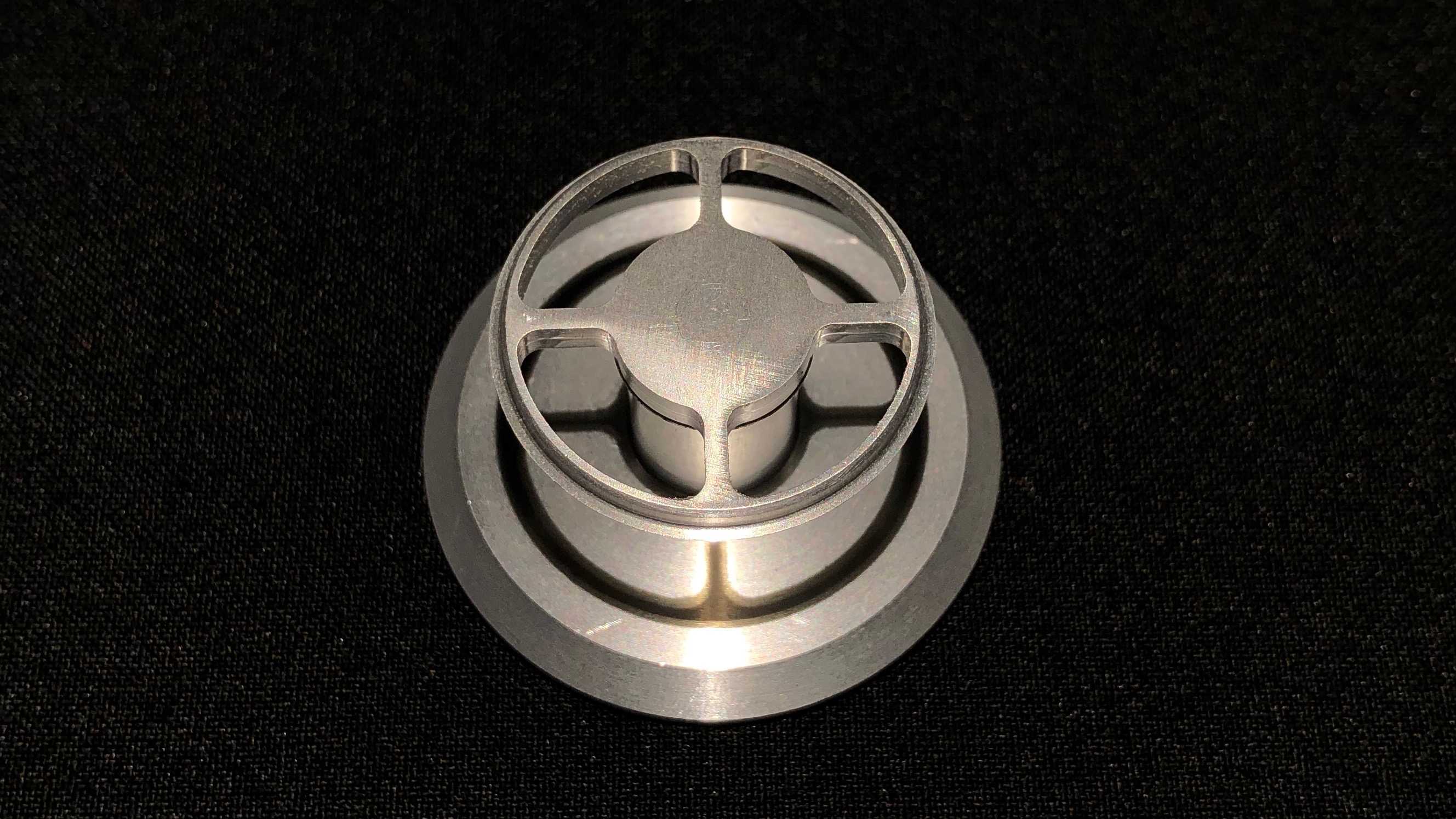

　　从功能特性来看，整个支撑座采用两级径向滚珠轴承作为转动核心，轴承内圈与上部承载轴过盈配合，外圈嵌入底座的阶梯安装孔内，通过轴肩与孔用挡圈实现双向轴向定位，完全消除转动过程中的轴向窜动。上部承载端设计有十字辐条式限位结构，既可以通过中心定位柱与特纳立方体的中心安装孔配合实现周向定位，又能通过辐条端面承托立方体的下端面，保证安装后立方体与支撑座同轴度偏差控制在0.02mm以内，避免转动时出现偏心晃动。底座下部设计有向外延伸的法兰式凸缘，增大与放置平面的接触面积，降低整体重心，即使上部立方体转动速度较快，也不会出现支座倾翻的问题。

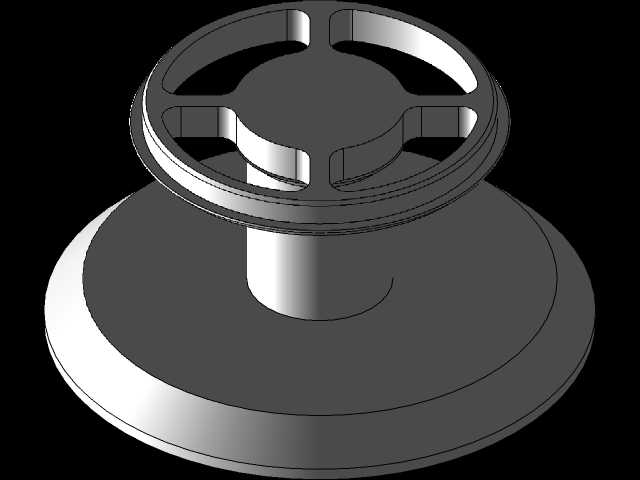

　　设计过程中，首先需要匹配特纳立方体的安装接口尺寸，中心定位柱的直径需要与立方体中心孔采用间隙配合，配合公差选H7/g6，既保证安装拆卸便捷，又不会出现配合间隙过大导致的晃动。轴承选型上，选用两个深沟球轴承背对背安装，可同时承受径向载荷与少量轴向载荷，适配展示场景中可能出现的侧向触碰力。上部的十字辐条结构并非单纯的造型设计，每根辐条的厚度经过受力核算，在保证足够支撑强度的前提下，尽可能减少材料占用，同时辐条之间的镂空区域可以减少转动时的空气阻力，让转动惯量更小的外力触发下就能实现长时间旋转。整体外形采用阶梯式同轴回转结构，所有外露棱边都做了R0.5的圆角倒钝处理，既避免加工后锐边划手，也让整体金属质感更协调。

　　安装边界方面，底座最大外径为62mm，底部安装面平面度要求0.01mm，保证放置在平整桌面时无翘曲；整体总高度为48mm，上部承载轴的伸出长度为12mm，中心定位柱直径8mm，突出承载端面3mm，适配中心孔直径8mm、重量不超过500g的特纳立方体安装。轴承安装孔的同轴度要求0.01mm，避免两个轴承不同心导致的转动卡滞，孔内表面粗糙度要求Ra1.6，保证轴承外圈压装时不会划伤配合面。所有金属部件采用同一种金属材质加工，避免不同金属热膨胀系数差异导致温度变化时配合精度下降，表面做统一的喷砂氧化处理，既提升耐锈蚀能力，也让整体外观质感统一。

　　实际使用时，只需将特纳立方体对准中心定位柱放置到位，无需额外紧固件，依靠重力与配合面的摩擦力即可带动上部轴系同步转动，日常维护仅需定期向轴承位置注入少量轻质润滑脂，即可保证长期转动顺滑无卡顿。
