125kW燃气轮机配套离心式压缩叶轮结构

　　在分布式能源、中小型燃气轮机发电机组以及工业辅机动力系统中，离心式压缩机始终是核心气动增压部件，这款适配125kW功率等级燃气轮机的离心压缩结构，主要承担进气增压环节的功能，将过滤后的常压空气通过叶轮做功提升压力，送入燃烧室与燃料混合燃烧，为后续透平做功提供符合压力、流量要求的压缩空气，直接决定整套燃气轮机组的进气效率、燃烧稳定性与整机输出功率。从实际应用场景来看，该结构除了适配固定式125kW燃气轮机组，也可在同功率等级的微型燃气轮机冷热电联供系统、车载移动式应急发电动力单元、小型航空辅助动力装置的压气机段找到同构型应用，部分工况下经过气动参数调整后，也可作为工业流程里小流量高压头的气体增压部件使用，适配空气、惰性气体等无强腐蚀性的洁净介质输送增压需求。

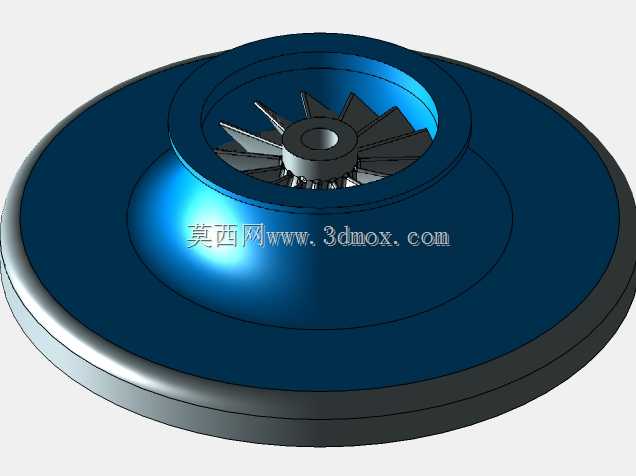

　　从功能特性来看，这款离心压缩结构采用半开式径向叶轮设计，叶轮出口的轮盖侧与蜗壳流道配合形成封闭的增压腔，相比闭式叶轮，半开式结构在小流量高转速工况下的结构强度冗余更高，能够适配燃气轮机运行时动辄数万转的高转速工况，避免轮盖连接结构在高离心力下出现失效风险；叶轮叶片采用后弯式三元扭曲叶型，在设计工况点能有效控制气流在叶道内的分离损失，提升压气机的等熵效率，同时拓宽稳定工作的喘振边界，降低机组在变负荷运行时进入喘振工况的概率。蜗壳部分采用等截面环形流道设计，流道型线从叶轮出口处开始沿周向平滑过渡，将叶轮甩出的高速气流的动能逐步转化为压力能，同时尽可能降低流道内的涡流损失，蜗壳的壁厚设计兼顾了承压能力与结构重量，适配燃气轮机紧凑化的安装要求。

　　在设计思路层面，这款结构的建模过程完全遵循离心压气机的气动设计逻辑，首先根据125kW燃气轮机的空气流量需求、压比要求确定叶轮的进口直径、出口直径、叶片出口安装角等核心气动参数，再通过三元流理论对叶片型线进行迭代修正，确保叶道内的气流速度分布均匀，避免局部超音速区带来的激波损失；结构设计阶段重点考虑高转速下的离心力载荷，对轮盘、叶片的连接处做了大圆角过渡处理，降低应力集中系数，同时对叶轮的转动惯量进行控制，兼顾机组启动过程的响应速度与运行时的转动稳定性。安装边界方面，叶轮中心的轴孔采用过盈配合加键连接的结构，适配燃气轮机转子轴的安装尺寸，轴孔端面设置有定位止口，确保叶轮安装后的同轴度满足高转速动平衡要求；蜗壳的安装法兰设置在底部外圈，法兰上的安装孔位沿周向均匀分布，可直接与燃气轮机的进气机匣、燃烧室机匣对接，安装时不需要额外设计转接结构，整体轴向尺寸紧凑，能够适配燃气轮机转子系统的轴向布局要求，不会与轴承、密封等相邻部件产生安装干涉。

　　从实际工程应用的选型角度来看，这类小功率燃气轮机配套的离心压缩结构，在建模时需要重点关注叶顶间隙的取值，间隙过大会导致压气机效率大幅下降，间隙过小则可能在高转速运行时因为热膨胀、转子振动出现叶轮与蜗壳刮蹭的故障，这款结构在设计时预留了符合行业规范的叶顶间隙值，兼顾效率与运行可靠性；同时叶轮的叶片数量经过气动与结构的双重优化，既避免叶片数量过少导致的叶道气流分离严重，也避免叶片数量过多带来的流动摩擦损失增大、结构重量上升的问题。蜗壳的出口流道角度经过匹配设计，能够让增压后的气流以均匀的速度场进入燃烧室，避免进气偏斜导致的燃烧不稳定、火焰筒局部过热等问题，对于整套动力单元的长期稳定运行有重要意义。
