自行车轮组卡式变速齿轮传动结构

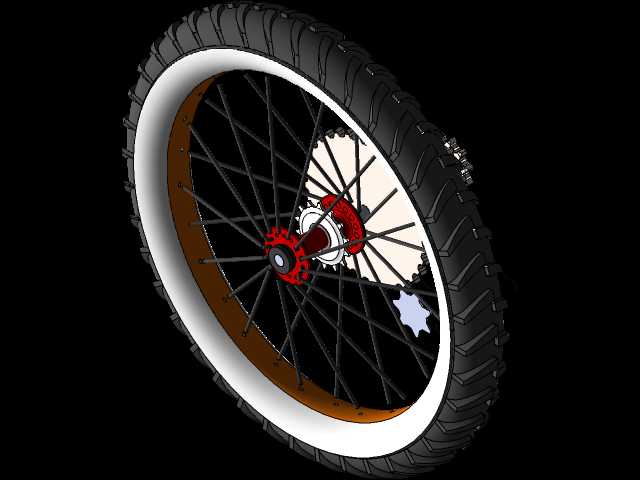

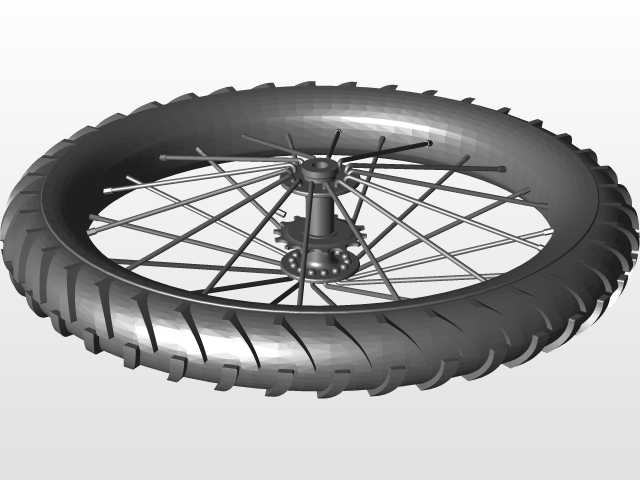

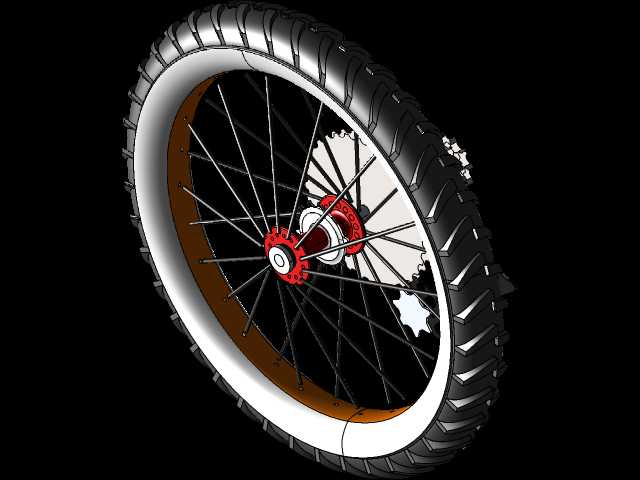

　　这套卡式齿轮组是适配山地自行车后轮驱动系统的核心传动部件，日常主要应用在民用通勤山地车、入门级越野自行车的后轮传动位，负责承接脚踏端通过链条传递的扭矩，通过不同齿数的齿轮片切换实现传动比变化，匹配不同骑行场景下的动力输出需求，不管是平路高速巡航、爬坡低速发力还是颠簸非铺装路面的动力衔接，都能通过齿轮组的挡位切换给骑行者提供合适的力矩传递路径。从实际装车的适配边界来看，这套齿轮组匹配标准卡式花鼓结构，安装时直接套入花鼓塔基，通过锁盖完成轴向固定，不需要额外的转接衬套，适配常规26寸山地车辐条轮组，轮圈外侧适配标准山地车越野轮胎，轮组整体安装后和车架后叉的安装开档匹配常规135mm山地车后开档尺寸，安装后齿轮组和车架后下叉、

　　后上叉之间预留足够的链条摆动间隙，不会出现变速时链条蹭车架的问题，辐条采用交叉编法固定花鼓和轮圈，编条角度经过适配，不会和齿轮组的最大片飞轮产生运动干涉。设计过程中优先考虑了传动啮合的平顺性，每一片齿轮的齿形都经过修型处理，齿尖做了倒角导向，链条在不同挡位之间切换时，能顺着倒角顺滑卡入对应齿槽，不会出现跳齿、卡链的问题，齿轮片和花鼓塔基的配合花键采用标准卡式飞轮花键规格，配合间隙控制在合理范围，既不会因为间隙过大出现传动旷量，也不会因为间隙过小导致拆装困难。齿轮组的固定端和花鼓的轴承位做了同轴度约束，整个齿轮组安装后和轮圈的径向跳动、端面跳动都控制在骑行要求的公差范围内，高速转动时不会出现偏摆导致的链条晃动问题。从结构细节来看，

　　齿轮组的不同齿片之间通过间隔衬套保持固定的轴向间距，每个挡位对应的链条位置和后拨的导轮位置精准匹配，变速时后拨带动链条横向移动，能准确落到对应齿片上，不会出现掉链的情况。轮组的辐条帽端隐藏在轮圈内侧，不会和外胎的胎边产生摩擦，轮圈的刹车边如果是V刹版本可以直接适配圈刹结构，如果是碟刹版本，花鼓上预留的碟刹座可以直接安装标准六钉碟片，和齿轮组分别布置在花鼓的两侧，互不干涉。实际使用场景中，这套齿轮组能承受日常通勤、轻度越野的传动扭矩，齿轮片的厚度经过合理设计，既保证了足够的结构强度，不会因为大力踩踏出现齿片变形，也控制了整体重量，不会给轮组增加过多的簧下质量。设计时还考虑了户外使用的防泥沙性能，齿轮片之间的间隙足够大，

　　骑行过程中带起的泥沙、灰尘能随着转动自然甩出，不会堆积在齿片缝隙里导致变速卡顿，日常维护只需要定期清理齿片上的油污，重新上链条油就能保持顺畅的传动状态。和传统的旋式齿轮组相比，卡式结构的受力点更靠近花鼓的轴承位，传动时的受力分布更合理，长时间大扭矩踩踏也不会出现花鼓塔基螺纹滑牙的问题，后期维护更换齿片也更方便，只需要拆下锁盖就能单独更换磨损的齿片，不需要整个飞轮组整体更换。整个轮组装配完成后，齿轮组的最小齿片和辐条之间预留了足够的安全距离，链条在最小齿片位置时不会蹭到辐条，最大齿片和车架后叉之间的间隙也满足越野时轮胎形变量的需求，不会因为轮胎受挤压变形蹭到齿片。
