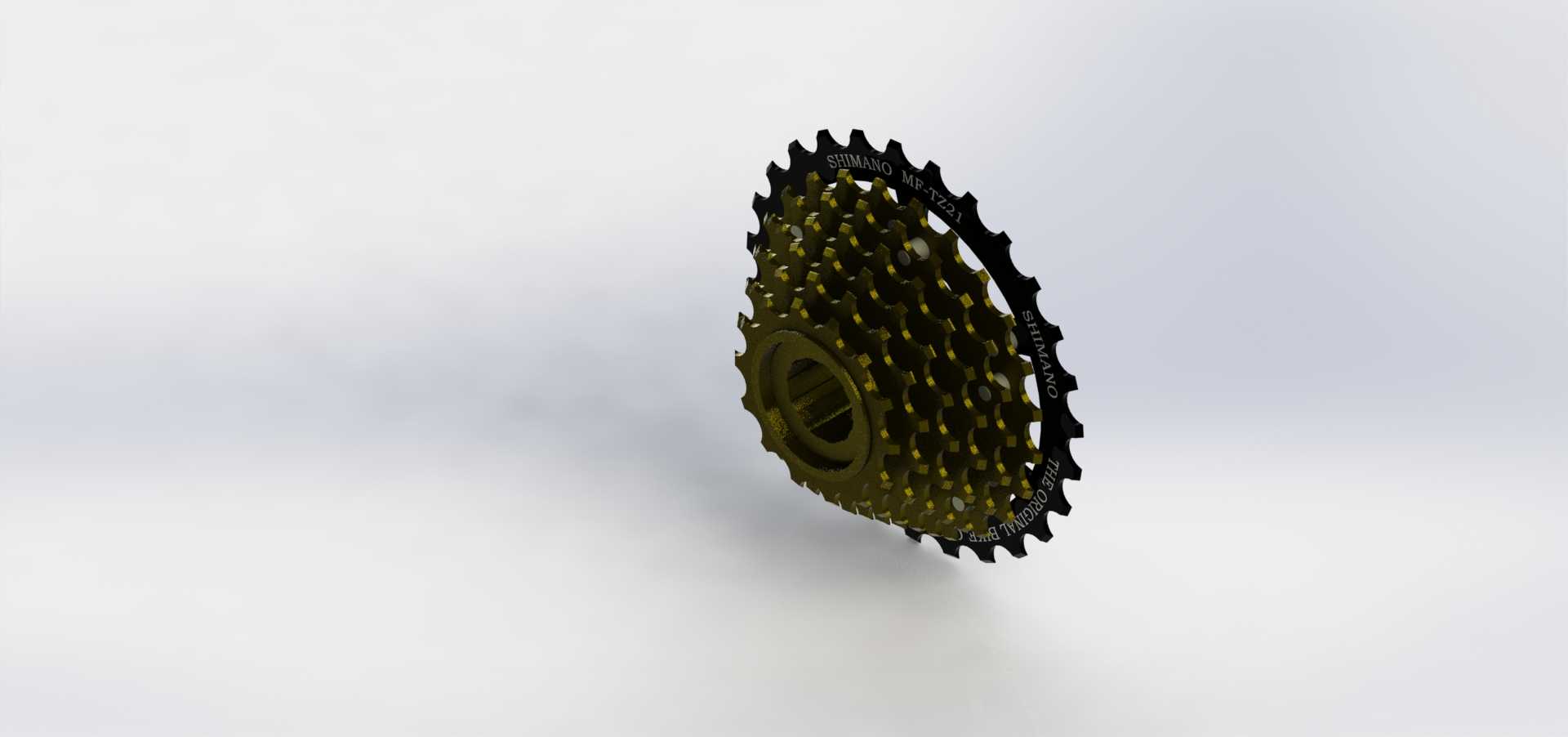

ShimanoMF-TZ21多级自行车飞轮链轮结构

　　日常通勤、入门山地骑行场景里，多级飞轮是变速系统的核心执行部件，这款适配ShimanoTZ系列规格的21速飞轮链轮，直接决定了变速过程的顺畅度与动力传递效率。从实际装车使用的角度看，这类飞轮主要匹配旋入式塔基结构，是入门级变速自行车后传动的标准配置，覆盖日常代步、轻度非铺装路面骑行的变速需求，不同齿数的齿片组合能让骑行者根据坡度、踏频调整传动比，减少长距离骑行的体力消耗。

　　设计过程中首先要卡准的是安装边界尺寸，旋入式塔基的螺纹规格、安装端面的贴合公差必须严格匹配通用规格，否则装车后会出现飞轮晃动、变速跳齿的问题。齿片的齿形设计是核心，每一片齿片的入齿倒角、齿尖厚度都要对应链条的啮合间隙，避免换挡时链条卡滞、掉链；多级齿片的同轴度公差需要控制在合理范围内，高速转动时不会出现偏摆，减少链条与齿片的非正常磨损。叠层结构的固定方式也要考虑长期使用的可靠性，不同齿数的齿片通过间隔衬套定位，锁紧后齿片之间的间距要和后拨的换挡行程匹配，确保后拨导板移动时，链条能精准落到对应齿片上，不会出现换挡延迟、蹭链的问题。

　　从功能特性上看，这款链轮组采用多齿片叠装结构，最大齿片与最小齿片的齿数差覆盖21速变速系统的传动比范围，大齿数齿片对应低速爬坡场景，小齿数齿片对应高速平路巡航，齿片表面的啮合齿做了适配变速的修形，换挡时链条能顺着倒角平滑过渡到目标齿片，不需要刻意调整踩踏力度就能完成换挡。齿片的结构强度要满足入门骑行的载荷要求，正常踩踏、偶尔发力爬坡时不会出现齿形变形，衬套的耐磨性能也要保证长期使用后齿片间距不会发生偏移，避免变速精度下降。

　　建模过程中需要先确定塔基安装位的基准轴线，所有齿片的回转中心都要和基准轴线重合，先绘制单片齿片的齿形轮廓，按照齿数差依次生成不同直径的齿片模型，再根据换挡间隙要求添加间隔衬套的结构，最后做出锁紧结构的特征。齿形部分不能只做简化的齿形示意，要把入齿倒角、齿尖的修形特征做出来，这些细节直接影响后续做装配验证时的干涉检查结果，如果齿形倒角做的不对，模拟链条换挡时就会出现干涉，和实际装车的状态不符。安装螺纹的尺寸要严格对应旋入式塔基的标准，螺纹的旋合长度、端面的贴合平面都要符合安装要求，否则模型做出来和实际塔基装配时会出现装不上、锁紧后间隙过大的问题。

　　实际选型替换时，首先要确认原车塔基的类型是旋入式还是卡式，这款链轮适配旋入式塔基，不能直接装在卡式塔基上；其次要确认变速系统的速别，21速系统的链条宽度和齿片间距是匹配的，如果用在其他速别的系统上，会出现链条和齿片不匹配、变速不准的问题。日常维护时，齿片之间的缝隙容易积存泥沙，要定期清理避免齿片磨损加快，锁紧结构要定期检查紧固，避免骑行过程中飞轮松动出现安全隐患。从结构设计的角度看，这类多级飞轮的设计难点在于平衡齿片强度、换挡顺畅度和重量，入门级产品不需要过度追求轻量化，首先要保证结构强度和变速可靠性，齿片的厚度、衬套的材质都要满足长期使用的耐磨要求，不需要做多余的镂空减重，避免降低结构强度。
