高电流ODrive电机驱动器散热结构设计

　　在移动机器人、桌面CNC、小型伺服传动这类需要大电流驱动无刷电机的场景里，ODrive驱动板的过热降频一直是现场调试绕不开的问题，常规裸板安装在30A以上持续输出工况下，功率管温升很容易突破阈值触发保护，直接打断设备运行节奏。这套结构设计就是针对高负载运行下的散热需求做的集成化改造，没有额外堆砌冗余部件，所有结构都围绕驱动板的稳定运行做适配。

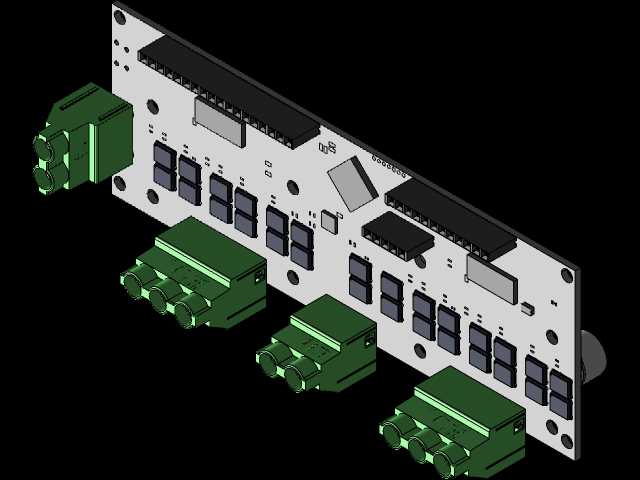

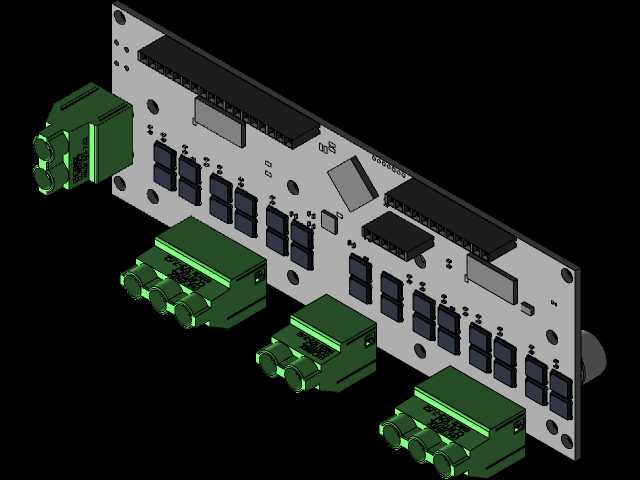

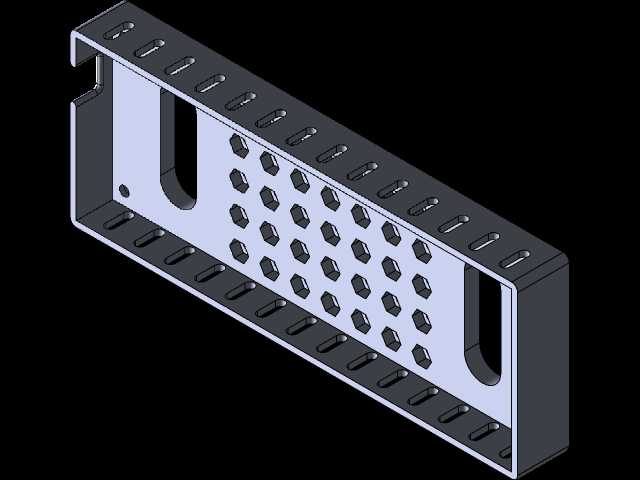

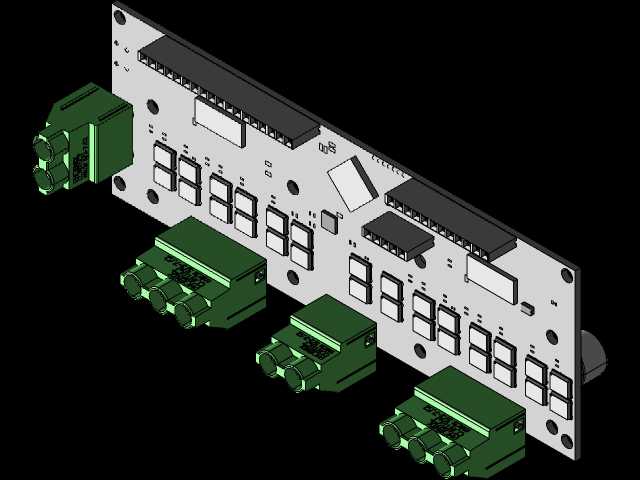

　　从实际安装边界来看，整个壳体的内部空腔完全匹配标准ODrive驱动板的外形尺寸，板载的电容、接口、排针位置都做了精准避让，不需要对原有驱动板做任何切割或者飞线改造，直接将驱动板滑入壳体内部的定位卡槽即可完成固定，卡槽的限位筋高度刚好压住驱动板的基板边缘，既不会挤压板上的贴片元件，也能避免设备振动时驱动板出现窜动。壳体两侧预留的接线开口完全对应驱动板的电机接线、电源接线、编码器接口位置，开口边缘做了圆角钝化处理，避免穿线时刮伤导线绝缘层，接线端外侧预留的端子固定位可以直接安装快插接线端子，不用额外做接线转接。

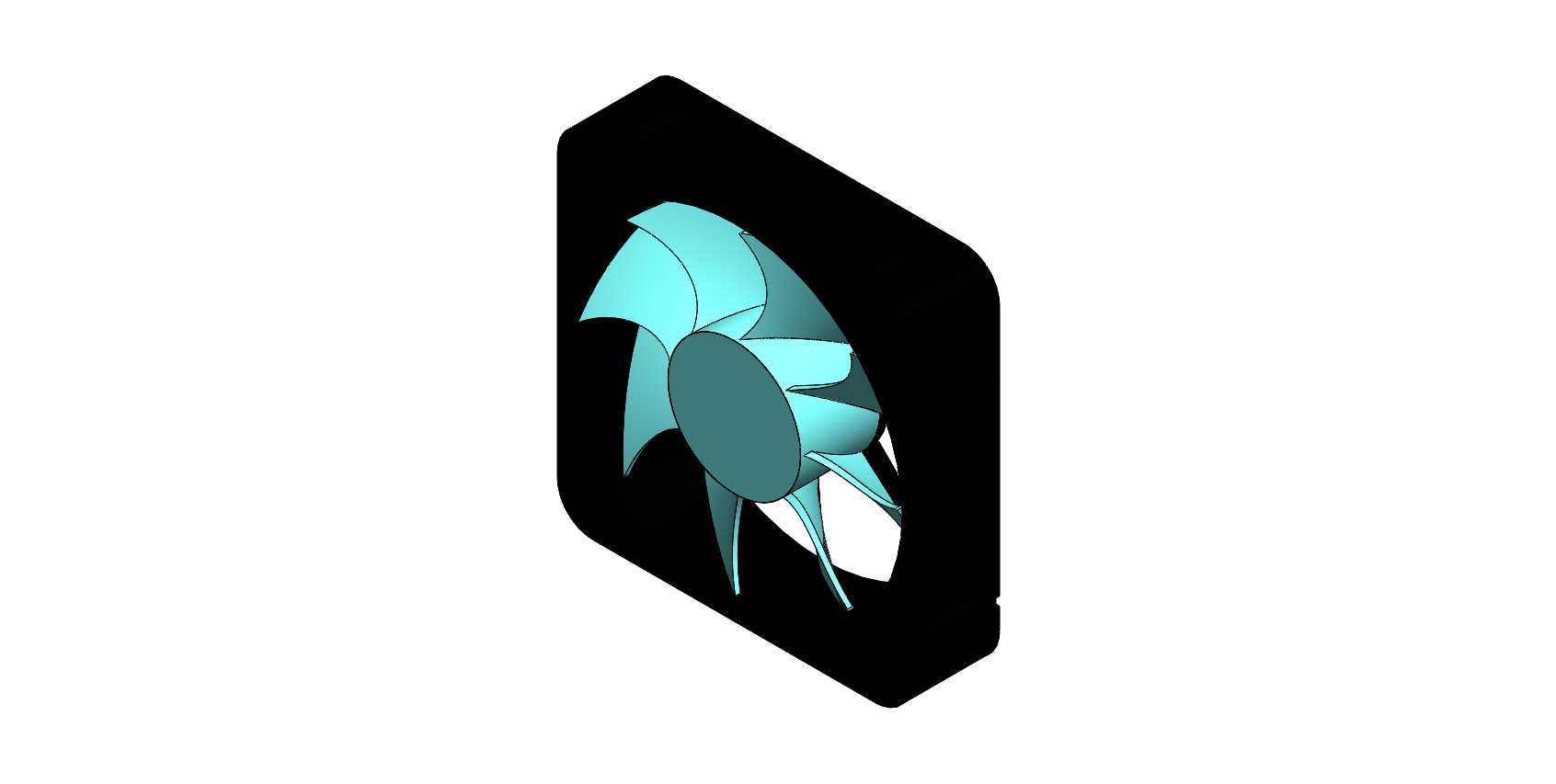

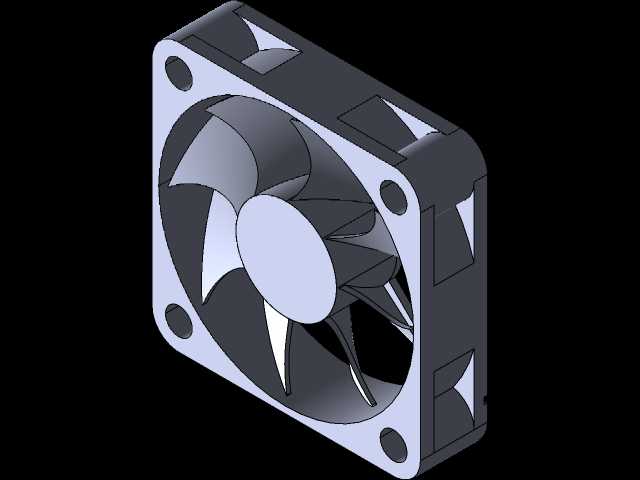

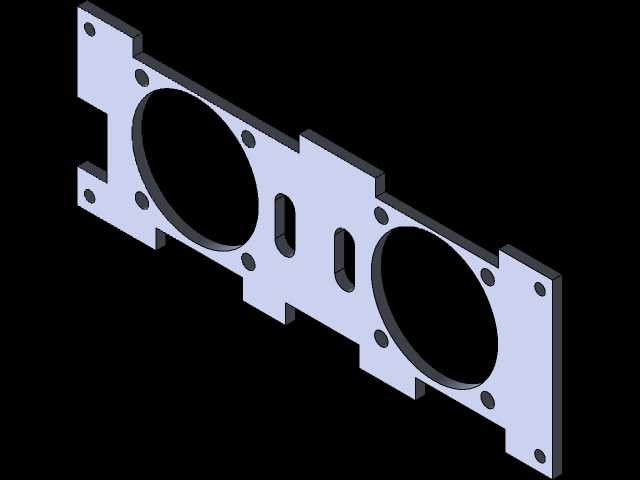

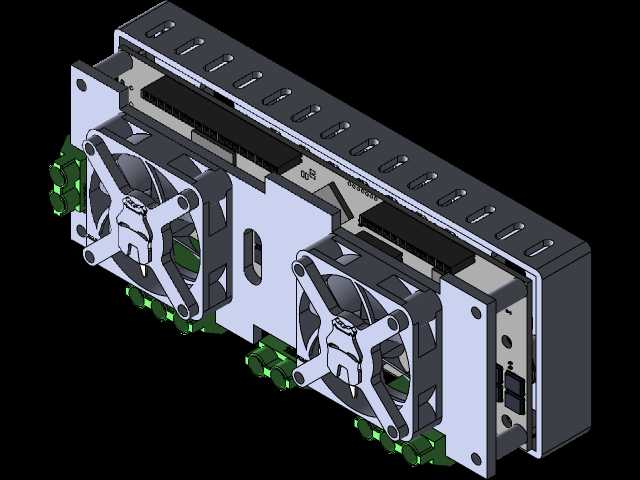

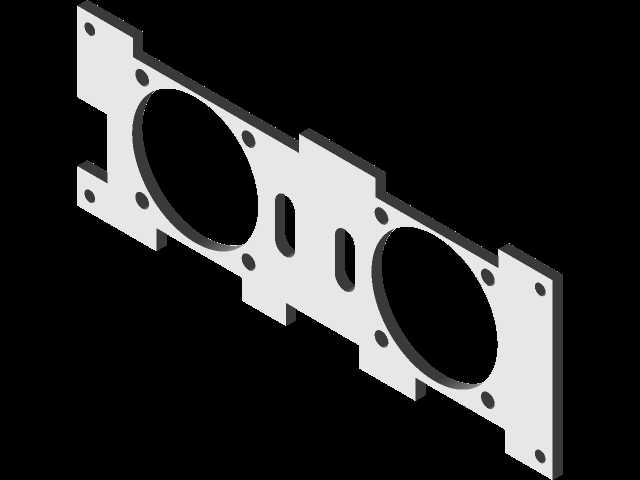

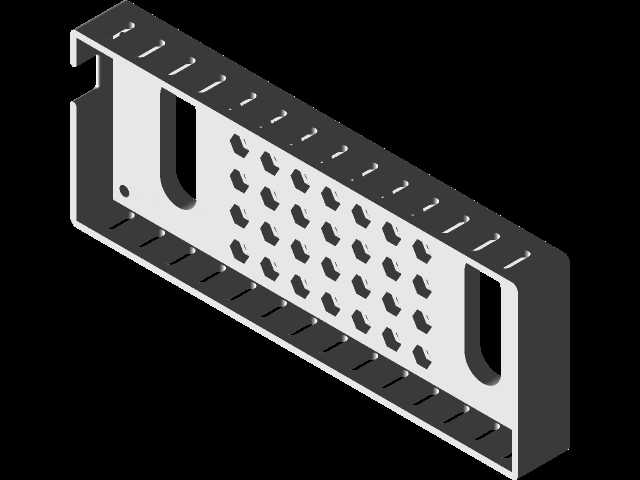

　　散热设计是这套结构的核心部分，壳体上盖对应功率管的位置做了整排的冲压通风槽，槽孔的倾斜角度顺着内部气流方向设置，既可以保证气流顺畅带出热量，也能避免大颗粒杂物直接掉落到板卡上造成短路。壳体正面安装的两个轴流风扇直接对准驱动板上的功率管、采样电阻这些发热集中的区域，风扇的安装位做了嵌入式沉台设计，风扇固定后表面和壳体正面齐平，不会额外增加整体厚度，风扇的供电直接从驱动板上预留的辅助供电取电，不需要额外布置供电线路。风扇和驱动板发热元件之间预留了刚好的导风间隙，不会因为距离太近干扰板上元件的焊接点，也不会因为距离太远导致气流分散降低散热效率。

　　设计时特意在壳体内部预留了降压稳压器的安装位，因为高电流工况下如果直接从主电源取电给风扇和辅助电路供电，电压波动很容易干扰驱动板的信号采样，预留的安装位可以直接焊接适配的降压模块，将输入的高压电源转换为稳定的低压给散热风扇供电，模块和驱动板的主功率回路之间做了隔离挡筋，避免开关电源的纹波串入驱动信号回路。壳体的材质选用常规的冷轧钢板折弯成型，加工难度低，批量制作时成本可控，表面做喷塑处理既可以绝缘避免板卡短路，也能提升壳体的抗锈蚀能力，适合车间、实验室这类多尘、湿度不稳定的使用场景。

　　从实际使用的适配场景来看，这套结构既可以直接用螺丝固定在小型AGV的底盘安装位上，也可以卡在桌面数控设备的电控箱导轨上，壳体底部预留的两种安装孔位分别对应螺丝固定和导轨卡扣安装的需求，不需要额外制作转接支架。壳体的整体厚度控制在常规电控元件的安装尺寸范围内，不会占用过多的电控箱内部空间，两侧的通风槽和正面风扇形成的贯通式风道，在50A持续输出的工况下可以将功率管的温升控制在安全区间内，不会出现过热触发过温保护的情况，完全满足长时间连续运行的设备使用需求。设计过程中没有做多余的装饰性结构，所有的折弯、开孔、筋位都服务于元件固定、散热、安装的实际功能，没有为了外观牺牲装配便利性，后期维护时只需要拧下上盖的固定螺丝就可以直接接触到驱动板的所有元件，不用拆解整个散热结构，调试和更换元件都很方便。
