多线位梳齿式线缆排布固定支架结构

　　在电气柜布线、设备内部走线、通信机房线缆整理这类场景里，线缆固定支架的设计合理性直接影响后期运维效率与线路运行稳定性，这款梳齿式多线位电缆支架，就是针对多根并行线缆的分层排布、固定限位需求开发的结构件。从实际使用场景来看，这类支架常应用在低压配电柜内部的进出线端、自动化设备的走线槽旁侧、通信基站的线缆理线架区域，用来替代传统的扎带捆扎方式，解决多根线缆堆叠挤压、散热不畅、后期排查线路难以逐根梳理的痛点。

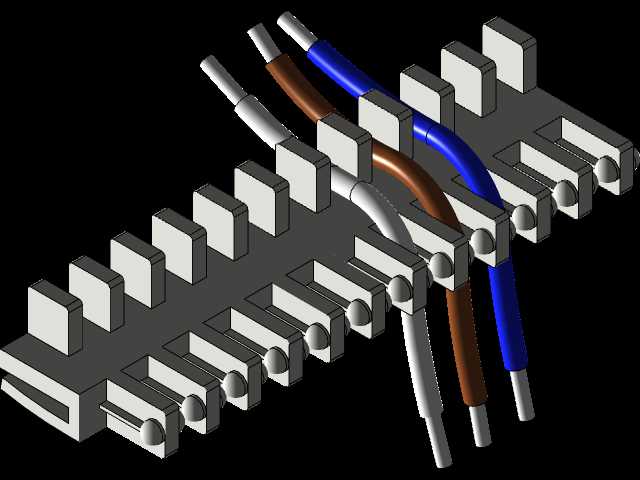

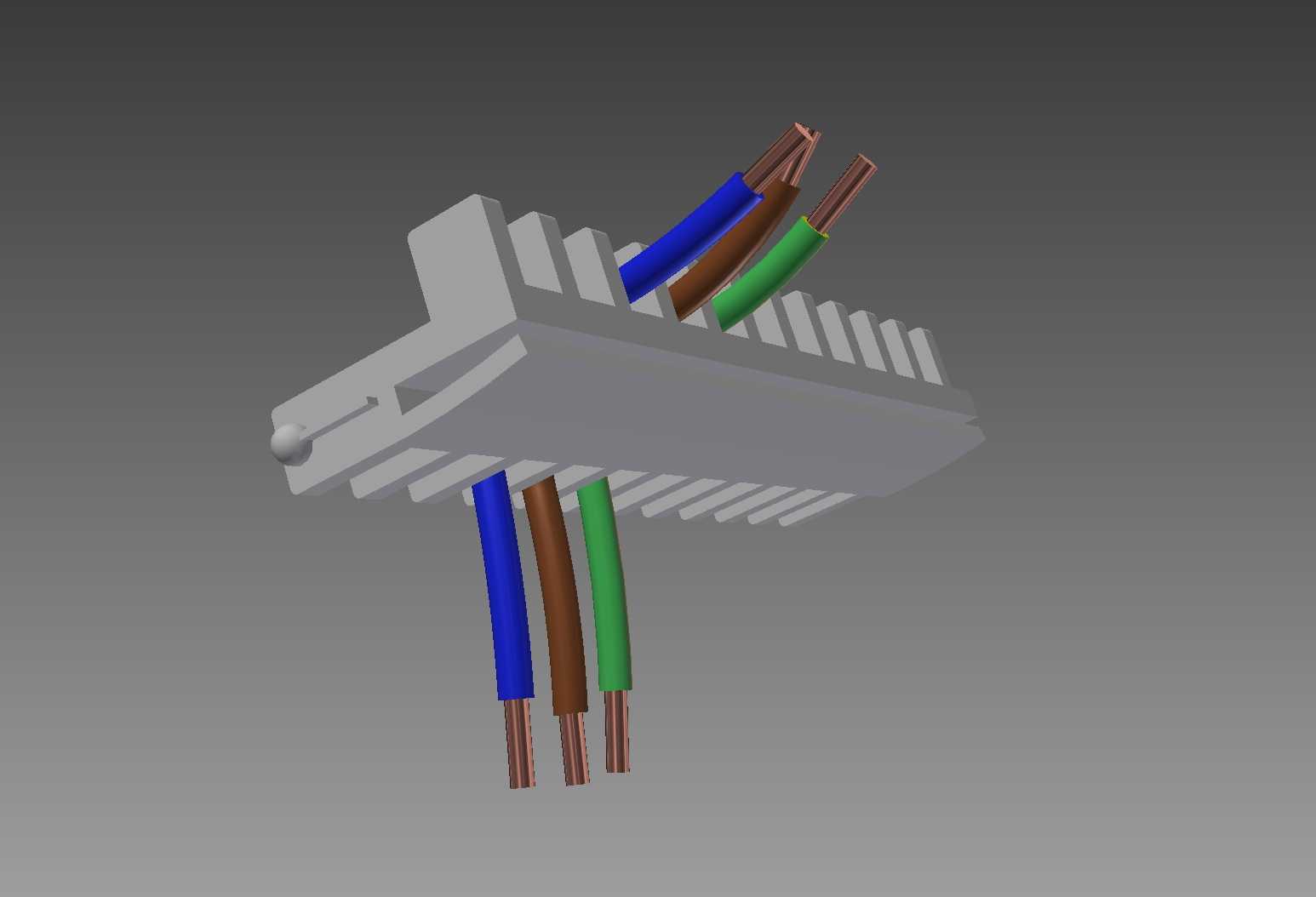

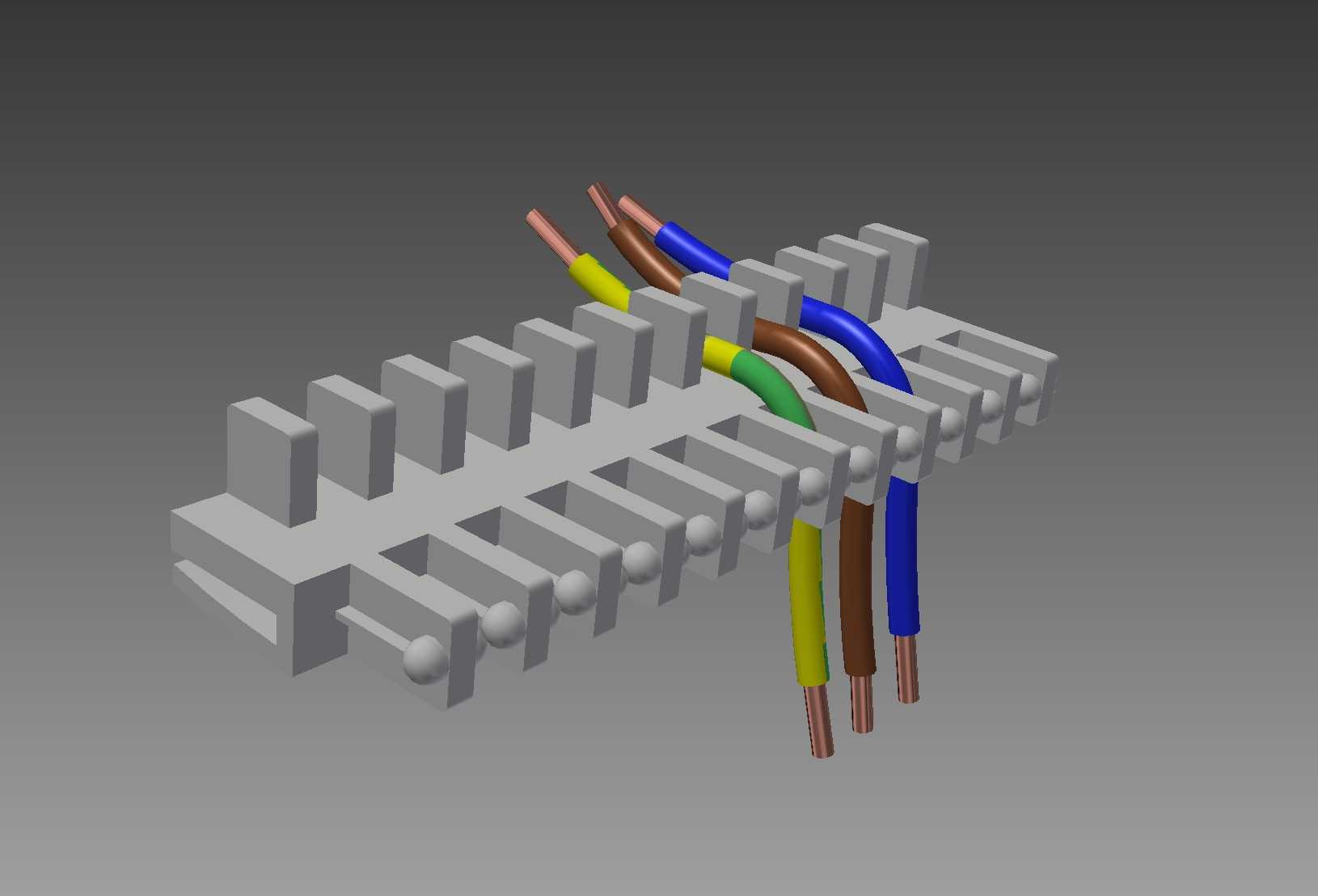

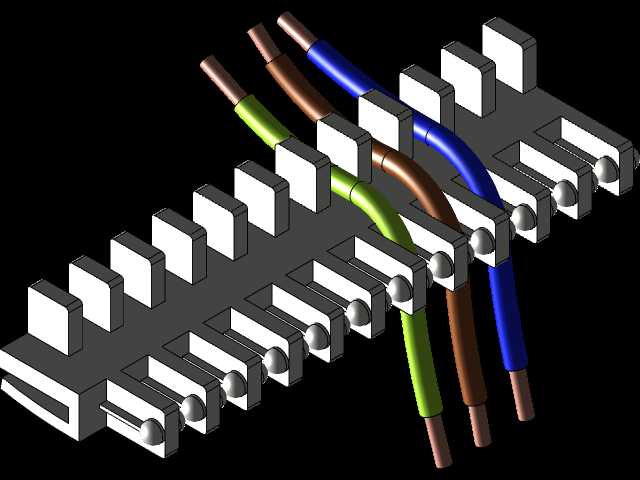

　　从功能特性上看，这款支架采用双侧对称梳齿卡位结构，每一侧都设置了等间距排布的卡位槽，单组支架可同时容纳多根不同线径的线缆，从图中适配的线缆规格来看，卡位槽的圆弧过渡设计可以兼容常规的控制线缆、动力线缆，不会因为硬棱边刮伤线缆外绝缘层。支架主体采用一体化的基座设计，基座上预留了对应的安装固定位，既可以通过螺丝锁附在安装板上，也能适配卡装式的导轨安装场景，安装边界的适配性较强，不需要额外定制转接件就能适配多数常规布线场景的安装基面。

　　设计思路上，这款结构没有采用复杂的活动卡扣结构，而是用一体化注塑或机加工的成型方式，保证支架整体的结构强度，同时梳齿的间距经过合理核算，相邻线缆卡位之间保留了足够的散热间隙，避免多根线缆满负载运行时热量堆积。每一个卡位槽的端部都做了圆弧凸点的限位设计，线缆卡入槽位后不会因为设备运行的振动、线缆自身的拉扯应力从槽位脱出，不需要额外增加扎带辅助固定，就能实现线缆的横向与纵向限位，大幅减少布线施工的工时。

　　从外形尺寸与安装边界来看，这款支架的整体宽度适配常规的走线槽安装间距，梳齿的突出高度控制在合理范围，不会因为支架过高占用过多的柜内安装空间，相邻两组支架拼接时，梳齿的对位结构可以实现连续排布，满足长距离多线缆的走线支撑需求。基座的厚度经过强度校核，在满位搭载常规线径动力线缆的情况下，不会出现基座弯曲变形的问题，安装孔位的间距符合通用电气安装的孔位标准，替换旧有支架时不需要重新在安装板上打孔，降低改造施工的工作量。

　　实际工程应用中，这类支架相比传统的平面式线缆托板，最大的优势是可以实现每根线缆的独立卡位，不同电压等级、不同信号类型的线缆可以分槽排布，避免强电线缆对弱电线缆的信号干扰，同时后期运维更换线缆时，只需要将对应槽位的线缆取出即可，不会影响其他相邻线缆的固定状态，大幅降低运维过程中误碰其他线路的风险。支架的边角全部做了倒圆角处理，施工人员布线操作时不会被锋利边角划伤，也不会在穿线过程中勾刮线缆外皮，从细节上适配现场施工的操作需求。

　　在结构建模过程中，这类支架的卡位槽尺寸需要根据适配的线缆外径范围做参数化调整，不同应用场景下的线径差异较大，参数化的模型可以快速调整槽位宽度、梳齿间距、整体长度，适配不同的项目需求。这款模型的结构细节还原了实际产品的所有特征，包括卡位凸点、安装孔位、梳齿的加强筋结构，在做布线仿真、柜内布局验证时，可以直接导入装配环境，模拟线缆卡装后的实际状态，验证布线空间是否充足，避免实际生产装配时出现线缆与其他元器件干涉的问题。
