对开式环形夹紧夹圈结构设计

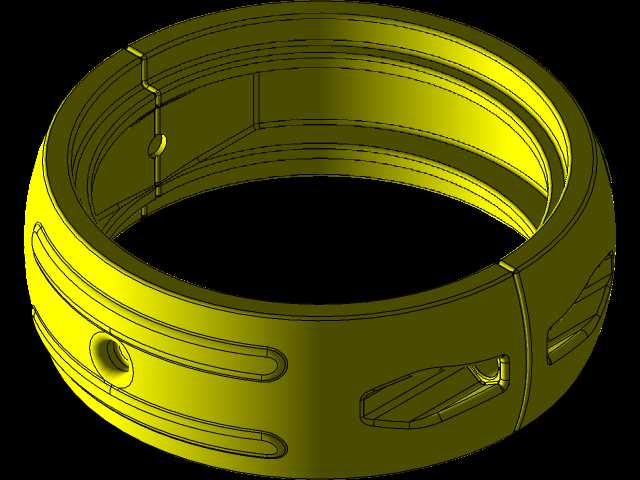

　　在管路连接、轴系定位、模具组件锁紧这类需要周向均匀夹紧的工况里，这类对开式环形夹圈的应用覆盖面极广，不同于普通卡箍靠局部螺栓压紧产生偏载的问题，该结构的设计核心是通过整圈的刚性环体，把锁紧力均匀分散到被夹持工件的整个圆周接触面，避免局部应力集中导致的工件变形或者密封失效。从结构细节来看，夹圈采用对称剖分的对开设计，两个半环的对接位置预留了微小的装配间隙，锁紧时这个间隙会随着螺栓的拧紧逐步收窄，不会出现环体顶死导致夹紧力不足的问题；环体内壁做了多道平行的环形凹槽，这些凹槽一方面可以在夹持带密封层的管路时，嵌入密封胶层增大摩擦阻力防止轴向窜动，另一方面也能容纳装配时残留的微小杂质，避免硬颗粒垫在接触面之间导致的夹持间隙不均。

　　环体外侧分布的多个径向螺纹孔，是用来安装锁紧螺栓的，孔位做了沉台设计，螺栓拧紧后头部不会突出环体外圆，不会和周边的安装护罩或者相邻零件产生运动干涉；环体上开设的几处异形镂空槽，不是单纯的减重设计，这些槽的位置刚好对应两个半环的应力集中区域，开槽后环体在锁紧时能产生可控的弹性变形，让整个圆周的夹紧力更均匀，同时也能在被夹持工件因为温度变化产生热胀冷缩时，提供微小的形变补偿量，避免刚性夹持导致的工件表面压痕或者夹圈本身的应力开裂。做结构设计时，这类夹圈的尺寸边界需要严格匹配被夹持工件的外圆公差，通常内壁直径要比被夹持件的最大实体尺寸大0.05到0.1毫米，保证装配时能顺利套入，又不会因为间隙过大导致夹紧后同轴度超差；

　　环体的轴向宽度要根据需要的夹紧力来核算，宽度越大，单位面积的压紧力越小，越适合薄壁管件的夹持，不会夹扁管壁，而宽度较窄的夹圈更适合轴上零件的轴向定位，占用的装配空间更小。在模具应用场景里，这类夹圈常用来固定导套、冷却水路的外接接头，或者作为抽芯机构的锁紧限位件，因为环体的整周刚性好，反复开合锁紧也不会出现局部变形，长期使用的夹紧力衰减比普通薄板冲压的卡箍要小很多。在流体管路的安装场景中，这类夹圈配合橡胶密封圈使用，可以承受中低压的管路载荷，相比法兰连接占用的空间更小，拆装也更方便，不需要对准多个螺栓孔，只需要拧紧径向的几个锁紧螺栓就能完成固定。建模时需要注意，剖分面的位置要避开螺纹孔的中心线，避免螺栓孔被剖分缝切断导致螺纹强度不足，

　　内壁的环形凹槽的边缘要做小圆角过渡，防止尖角位置割伤被夹持件的表面镀层或者密封层，外侧的镂空槽的转角也要做圆角处理，避免热处理或者受力时出现应力裂纹。实际选型时，除了匹配内孔直径，还要核算螺栓的锁紧力矩，不能过度拧紧导致环体的变形量超过弹性极限，出现塑性变形后夹圈就会失去夹紧能力，通常根据环体的材质和壁厚，单个螺栓的拧紧力矩要控制在材料屈服强度对应的安全载荷范围内，保证长期使用的可靠性。
