90度直角钳口夹持固定结构件

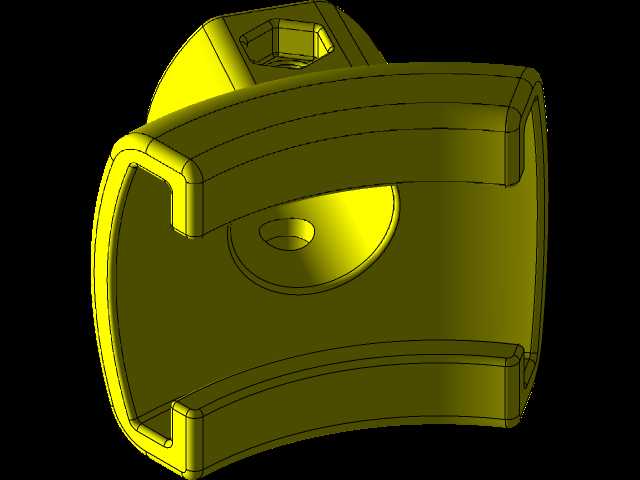

　　在工装夹具、工位治具以及小型五金夹持组件的实际应用场景里，这类90度直角结构的钳口部件，主要承担垂直面双向定位、工件侧向夹持的核心作用，常见于小型台钳改装、工位快速定位治具、型材拼接固定组件的配套结构中，适配需要两个垂直面同时贴合限位的装夹需求，能避免单平面夹持带来的工件偏转、定位偏移问题。从结构功能来看，该部件主体采用半包式90度直角型腔设计，两个互相垂直的内侧面为夹持贴合面，边缘做了等宽的止口凸边，在夹持工件时，凸边可以卡在工件的棱边外侧，限制工件沿垂直于夹持面方向的窜动，相比平口钳的平面夹持结构，这种带止口的直角型腔能同时完成X、Y两个方向的初步定位，减少装夹时的找正时间。部件顶部设置的内六角沉孔结构，用于安装锁紧螺钉，

　　可将该钳口固定在对应的滑动基座或者固定支架上，沉孔的深度设计刚好能容纳内六角螺钉的头部，安装后螺钉头不会突出钳口表面，避免干涉工件的装夹空间；型腔内部的圆形凸台结构，是配套基座的定位配合位，装配时凸台嵌入基座对应的凹槽内，能承受夹持过程中产生的侧向剪切力，避免螺钉单独受力出现变形或者断裂的问题。设计思路上，整体壁厚做了均匀化处理，所有转角位置都设置了工艺圆角，既可以消除加工过程中的应力集中问题，也能在热处理（如果采用合金钢材质做高频淬火处理提升夹持面耐磨性）时避免开裂风险，同时均匀的壁厚也适配注塑或者压铸的成型工艺，如果采用工程塑料制作轻量化治具配件，也能减少成型过程中的缩痕、变形问题。从安装边界来看，

　　该钳口的直角型腔开口尺寸适配常规的方形型材、方块类工件的棱边尺寸，两个夹持面的平面度公差控制在0.02mm以内，垂直度公差控制在0.015mm/100mm范围内，能满足普通机加工工位的装夹定位精度要求；部件的整体外轮廓没有突出的尖锐结构，安装后不会在工位上形成易磕碰的突出点，适合在流水线工位、小型装配台这类人员操作频繁的场景使用。实际使用过程中，两个垂直夹持面可以根据夹持工件的材质需求，做不同的表面处理，比如夹持软质金属或者塑料工件时，可以在夹持面粘贴聚氨酯防滑垫，避免夹伤工件表面；夹持硬质金属工件做机加工时，可以对夹持面做网纹滚花或者高频淬火处理，提升摩擦力和耐磨性，延长部件的使用寿命。这类直角钳口结构相比一体式的钳身，

　　属于可更换的易损配件，当夹持面出现磨损、磕碰凹陷影响定位精度时，只需要拆卸顶部的锁紧螺钉即可快速更换，不需要更换整个钳身组件，能降低工装维护的成本，也可以根据不同的工件尺寸，快速更换对应型腔规格的钳口配件，提升工装的通用适配性。在三维建模过程中，这类结构需要重点关注两个垂直夹持面的形位公差标注，以及定位凸台、安装沉孔的同轴度、位置度要求，避免加工后出现装配错位、夹持间隙不均的问题；同时在做结构强度校核时，需要模拟最大夹持力下的侧壁变形量，确保侧壁厚度足够承受夹持反力，不会出现夹持时型腔张开、工件松动的情况。
