杆端关节轴承连接套三维结构设计

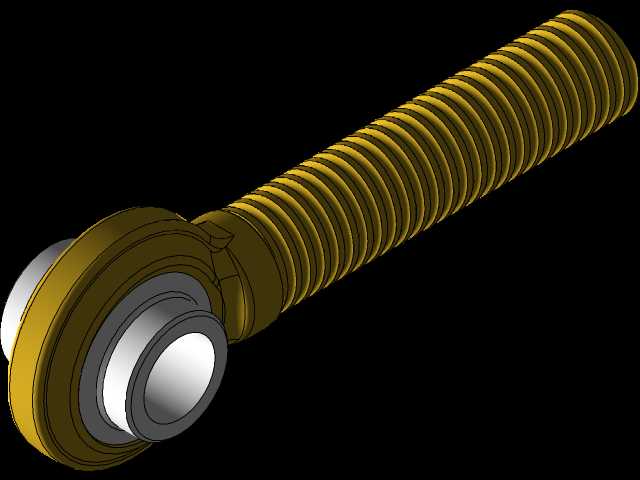

　　做设备铰接结构选型的时候，这类带外螺纹杆身的杆端关节连接套是绕不开的常用件，很多做非标自动化、工装夹具、模具顶出机构的工程师，在需要小角度摆动、补偿同轴度误差的传动位置，第一反应都会选这类结构。先从实际安装场景说，这类零件的球头端自带自润滑关节结构，允许连接端在一定锥角范围内自由摆动，不会像刚性螺纹接头那样，因为安装面的平行度误差、传动过程中的机架微变形，出现别劲、卡滞甚至螺杆断裂的问题，在模具的斜顶导向连接、自动化线的摆杆驱动、工装的快速压紧铰接位都有大量应用。

　　设计这个结构的时候，首先要卡的是安装边界尺寸，球头端的外圈外径要匹配安装座的沉孔公差，不能出现外圈压装后过松脱出，或者过盈量太大撑裂安装座的问题，内圈的孔径要和配套的连接销轴做间隙配合，预留足够的润滑脂存储间隙，避免干磨导致早期磨损。杆身的外螺纹要选标准粗牙螺纹，优先选通用的公制螺纹规格，方便现场安装的时候不用定制专用螺母，螺纹长度要根据实际连接的板厚预留足够的调节余量，一般要比最大连接厚度多露出2到3个螺距，保证螺母能完全锁紧，同时螺纹收尾的位置要做退刀槽处理，避免螺纹末端的不完整牙型和螺母干涉，也能减少应力集中，避免螺杆在螺纹收尾处断裂。

　　很多新手设计这类零件的时候容易忽略球头和杆身的过渡位置，这个位置是整个零件的应力集中区，如果直接做直角过渡，设备运行中受交变载荷的时候，很容易在过渡位置出现疲劳断裂，所以必须做足够大的圆角过渡，圆角半径一般不小于杆身直径的十分之一，同时过渡位置的表面粗糙度要控制在合理范围，不能有刀纹、缺口这类应力源。球头部分的密封结构也很关键，很多工况下会有切削液、粉尘、模具碎屑落到铰接位置，如果没有密封挡圈，杂质进到关节摩擦面，很快就会把配合面磨坏，出现间隙过大、摆动松旷的问题，所以设计的时候要在球头外圈的两端加装防尘密封圈，把摩擦副完全封闭住，出厂预填足够的锂基润滑脂，能大幅延长维护周期。

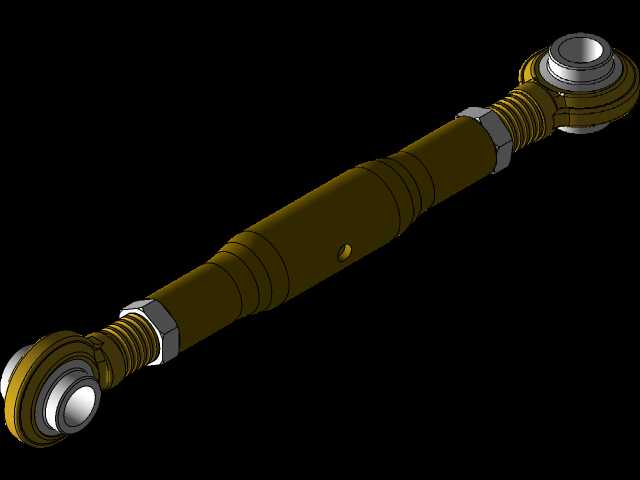

　　从功能特性来说，这类连接套和普通的刚性接头最大的区别，就是能补偿多方向的安装误差，比如两个连接面的孔位不同轴、存在角度偏差的时候，不需要额外做调整垫片或者复杂的浮动结构，靠关节轴承本身的自调心功能就能消除安装应力，这在现场装配的时候能省很多调整时间，尤其是大型模具、长距离传动杆系的安装，机架焊接后难免有变形，用这类铰接件能大幅降低装配难度。另外杆身的螺纹结构还能实现长度微调，安装的时候可以转动杆身调整两个连接点的中心距，调整到位之后用锁紧螺母锁死，就能保证传动尺寸的精度，不用额外加工调整垫片，对小批量定制的设备来说实用性很强。

　　实际选型的时候还要注意载荷匹配，球头的额定静载荷、动载荷要大于实际工况的最大受力，比如模具斜顶的连接位，要计算开模时候的最大顶出力，还有斜顶滑动时候的侧向力，不能只看杆身的螺纹强度，球头的接触强度才是这类零件的薄弱点，如果载荷选小了，会出现球头变形、卡滞，甚至直接从球头位置断裂的问题。另外杆身的材质一般选合金结构钢，表面做调质处理，保证足够的强度和韧性，球头的摩擦面要做表面淬火，提高耐磨性能，避免频繁摆动后出现磨损间隙，影响传动精度。

　　很多人做三维建模的时候，容易把螺纹部分做的过于简化，要么直接贴图不做实体牙型，要么牙型的尺寸不符合标准，导致后续出工程图的时候螺纹标注错误，或者做干涉检查的时候出现误判，正确的建模方式应该先确定螺纹的公称直径、螺距，用螺旋扫描切除的方式做出完整的牙型，至少要做出3到5个完整牙型来验证和螺母的配合，同时要注意螺纹大径、中径、小径的尺寸公差，和标准件的参数保持一致，避免加工出来的零件和标准螺母无法配合。球头部分的建模要注意内圈和外圈的配合间隙，一般预留0.02到0.05毫米的间隙，保证摆动顺畅，同时不能有太大的松旷量，内圈的内孔要做倒角处理，方便销轴安装的时候导入，外圈的外圆要做合适的公差，一般选k6的过渡配合，方便压装到安装座的孔内，不会工作的时候出现外圈转动的问题。

　　在模具应用场景里，这类连接套一般用在斜顶机构和顶针板的连接位置，斜顶在顶出的时候一边做顶出运动，一边做横向抽芯，运动轨迹是斜线，和顶针板的直线运动存在角度差，这时候就需要杆端关节轴承来补偿这个角度差，避免斜顶出现别劲、拉伤的问题，这时候安装的时候要注意球头的摆动方向要和斜顶的抽芯方向一致，不能装反，否则会限制摆动角度，导致机构卡滞。在自动化设备的摆杆机构里，这类零件用来连接气缸和摆臂，气缸做直线运动的时候，摆臂做圆弧摆动，铰接位置的角度一直在变化，用关节连接套就能避免气缸活塞杆受径向力，延长气缸的密封件寿命，很多设备上气缸早期漏气，就是因为活塞杆端用了刚性接头，一直受径向力导致密封件偏磨，换成这类关节接头之后，故障率能下降很多。
