铝绳弯曲成型工装结构设计

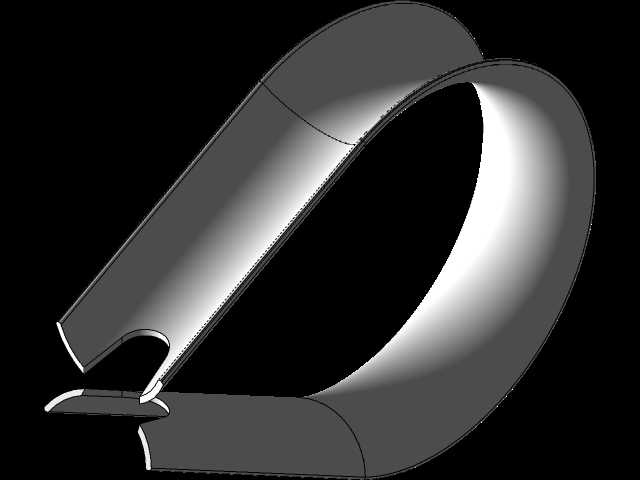

　　在五金线材加工、绳缆预制件生产的现场，经常会遇到小直径铝质绳缆的定曲率弯曲作业需求，这类作业如果完全依赖人工弯折，不仅成型弧度一致性差，弯折处还容易出现铝绳表层铝丝开裂、内部绳股错位的问题，直接影响后续装配的贴合度与构件整体抗拉性能。这套铝绳弯曲成型的结构设计，正是针对这类现场痛点完成的三维结构落地，所有曲面轮廓都严格匹配实际加工的尺寸边界，没有冗余的装饰性结构，每一处型面都直接服务于绳材弯曲的受力控制。

　　从实际使用场景来看，这类弯曲构件主要适配铝绳端部的弯环成型工序，常见于电力金具预制、绳缆索具加工、轻型吊装配件生产的工位，成型后的弯环部分需要直接穿入连接销轴、配合压接套完成固定，因此弯曲段的内径尺寸、圆弧过渡的顺滑度直接决定了后续装配的适配性。设计过程中首先确定了弯曲型腔的核心曲率，完全匹配目标规格铝绳的最小弯曲半径要求，避免弯曲半径过小导致的铝绳外层铝丝塑性断裂，同时型腔的截面轮廓做了与铝绳外径匹配的圆弧凹槽，弯曲过程中铝绳整个圆周方向都能得到均匀的支撑力，不会出现局部受压变形、绳股被压溃的问题。

　　整个结构的成型工作面采用了连续的光滑曲面设计，入料端做了微小的倒角过渡，铝绳送入型腔时不会被端面棱边刮伤表层氧化层，弯曲段的型面粗糙度控制在适配金属冷弯成型的区间，减少弯曲过程中铝绳和型腔壁的滑动摩擦阻力，也避免铝屑脱落卡在型腔内影响后续成型精度。结构的安装边界做了规整的平面设计，既可以直接固定在手动弯制工装的基座上，也能适配小型气动压合设备的安装接口，不需要额外做转接板加工就能直接投入工位使用，安装孔位的间距也匹配常规工装平台的T型槽间距，现场装夹调整十分方便。

　　在功能特性的考量上，这套结构没有设计复杂的联动机构，完全靠成型曲面的轮廓约束来保证铝绳的弯曲精度，作业时只需要将定长裁切好的铝绳沿入料端送入到位，配合压合动作就能一次性完成指定弧度的弯曲成型，成型后的铝绳弯环部分圆度误差控制在极小范围内，不需要后续人工修形就能直接进入下一道压接工序。针对铝绳材质偏软、弯曲后容易出现回弹的特性，设计时在弯曲终段的型面做了微小的过弯补偿量，抵消铝绳冷弯后的回弹变形，保证成型后的最终弧度完全符合设计要求，不需要反复调整弯曲参数就能实现批量成型的尺寸一致性。

　　从结构细节来看，整个成型构件的壁厚做了合理的梯度设计，受力集中的弯曲段壁厚适当增加，保证长期承受弯曲反作用力不会出现型面变形，非受力区域的壁厚做了合理减薄，既减轻了构件自身重量，也减少了加工过程中的材料去除量，降低加工成本。构件的边缘都做了倒钝处理，现场操作人员拿取、安装过程中不会被锐边划伤，符合工装设计的安全要求。另外，成型型腔的深度设计也经过了反复验证，既能够完全容纳铝绳在弯曲过程中的截面变形，不会出现铝绳从型腔脱出的问题，也不会因为型腔过深导致取件困难，弯曲完成后可以轻松将成型好的铝绳构件从型腔内取出，不会出现卡件的情况，适配连续批量作业的节拍要求。

　　在实际生产验证中，这套结构适配的铝绳规格覆盖了常用的小直径铝绳缆范围，更换不同规格的成型模块就能完成不同曲率、不同直径铝绳的弯曲作业，模块的安装定位采用了止口定位方式，更换模块时不需要重新找正就能保证型腔的位置精度，大幅减少了换型调整的时间。和传统的手工弯制工具相比，采用这套成型结构加工的铝绳弯件，弯曲处的绳股排列整齐，没有出现散股、断丝的问题，成型后的尺寸一致性好，批量生产时的合格率能得到充分保障，也降低了操作人员的技能要求，新员工经过简单培训就能完成合格弯件的加工作业。
