铝合金X椭圆形连接结构件设计方案

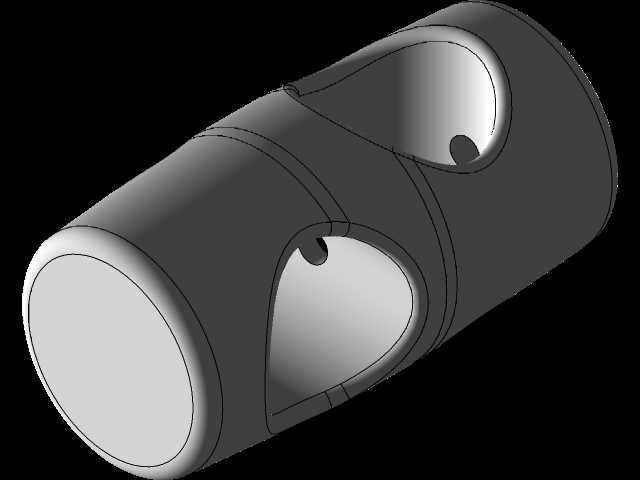

　　在户外索具配套、轻型桁架搭建、模块化管线接驳的工程场景里，这类X形椭圆截面的铝合金连接件，是承担多向载荷传递、实现构件快速拼接的核心受力部件。不同于常规圆形截面的直通接头，该构件采用双椭圆开孔的X向贯通结构，两个开孔的轴线呈空间交叉排布，可同时穿装两根不同走向的索具或圆管构件，无需额外加装转接角件就能完成多方向构件的交汇固定，在景区护栏索网固定、户外遮阳棚骨架拼接、轻型输送线侧边护栏接驳等场景中，能大幅减少现场安装的配件数量，降低装配复杂度。从结构设计逻辑来看，构件主体采用等壁厚铝合金挤压成型后做精加工处理，整体外轮廓做了大圆角过渡，没有尖锐的应力集中棱边，两个椭圆开孔的边缘都做了向内的圆弧翻边强化，既可以提升开孔位置的结构刚度，

　　避免穿装索具时边缘割伤索体保护层，也能在承受索具张紧带来的径向载荷时，让应力沿翻边圆弧均匀扩散，不会在开孔边缘出现应力突变导致的开裂问题。构件的整体外形为短圆柱状，外圆直径根据适配的索具/管材规格做匹配设计，两个交叉椭圆孔的长轴、短轴尺寸分别对应穿装构件的外径公差范围，安装时只需将两根待连接的构件分别从对应方向穿入椭圆孔，再通过侧面的顶丝孔或者外部抱箍完成锁紧即可，安装边界不需要预留额外的操作空间，在狭窄的桁架交汇节点位置也能顺利完成装配。不同于铸造成型的同类接头，该铝合金构件采用挤压后机加工的工艺路线，材料内部组织致密，没有铸造常见的气孔、缩松缺陷，整体重量比同规格钢制接头轻60%以上，同时铝合金本身的抗锈蚀特性，让其在户外潮湿、

　　沿海盐雾环境下使用时，不需要额外做表面喷漆防腐处理，后期维护成本极低。在实际选型应用时，需要注意两个交叉椭圆孔的轴线夹角要匹配现场构件的交汇角度，该结构的夹角设计为90度空间交叉，适配绝大多数正交布置的索网、桁架节点，若有非正交的节点需求，可通过调整开孔的轴线角度完成定制化修改。构件的壁厚设计经过载荷校核，在承受单根索具额定张紧力的工况下，孔壁的变形量控制在弹性变形范围内，不会出现永久变形导致的连接松动，外圆柱面的粗糙度控制在Ra3.2，既可以保证与外部抱箍配合时的摩擦力足够，也不会因为表面过于粗糙导致装配时卡滞。另外，椭圆孔的设计相比圆孔拥有一定的角度调节余量，穿装构件时可以在小范围内调整穿入角度，抵消现场安装时的构件位置误差，降低现场安装的对位难度，这一点在高空作业的桁架搭建场景中尤为实用，不需要反复调整构件位置就能快速完成穿装锁紧。
