模具用空心铝质绳轮细木工构件

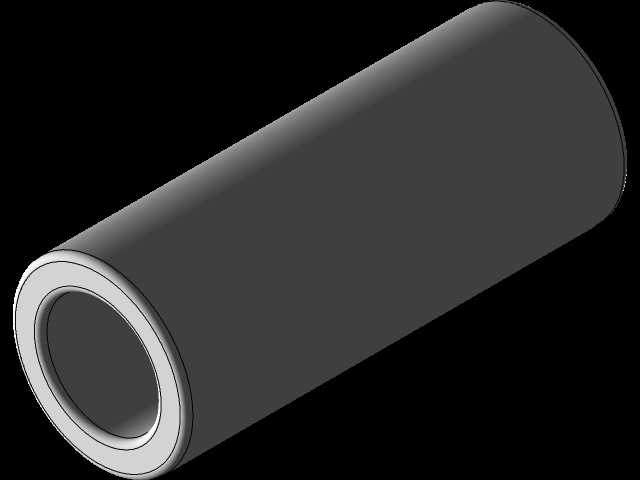

　　在细木工加工、铝型材牵引输送这类连续作业的生产场景里，这类空心铝质辊筒构件是整套牵引模组里承担导向、承托功能的核心接触件，日常工况下需要持续和铝绳、输送皮带或者待加工的细木条胚料接触，既要保证转动过程的同轴度误差控制在极小范围，避免走料偏移，还要兼顾自身重量控制，降低驱动端的负载损耗。从结构设计逻辑来看，这类构件采用同轴空心筒体结构，并非单纯为了省料，核心是在保证筒体径向刚度的前提下，尽可能降低转动惯量，当设备需要频繁启停、调整走料速度时，更小的转动惯量能减少驱动电机的瞬时扭矩冲击，也能避免辊筒因为惯性过大出现跟转滞后，导致铝绳松脱、木料走偏的问题。筒体两端的内止口设计是安装定位的关键边界，实际装配时，两端会嵌入带轴承的端盖，

　　止口的配合公差一般选过渡配合，既保证端盖装入后不会出现径向窜动，也不会因为过盈量太大导致装配时需要强行压装，破坏铝件的表面精度。筒体的外圆面做了均匀的粗糙度处理，没有做额外的滚花或者包胶，这是适配铝绳牵引场景的特意设计——如果外圆面过于光滑，铝绳在牵引过程中容易出现打滑，无法稳定传递牵引力；如果粗糙度过高，又会加速铝绳的磨损，缩短易损件的更换周期，实际调试时外圆面粗糙度控制在Ra1.6到Ra3.2之间，刚好能平衡摩擦力和磨损速率的需求。从安装边界来看，这类辊筒的有效长度需要匹配对应工位的走料宽度，筒体的外径尺寸要和牵引速度匹配，相同驱动转速下，外径越大，线速度越高，设计选型时需要结合整条产线的节拍要求核算外径参数，

　　避免出现线速度不匹配导致的堆料、拉断料问题。壁厚的选择也需要结合实际负载核算，当用于承托较重的实木细木条时，壁厚需要适当加厚，避免长期受压出现筒体变形，导致转动时出现径向跳动；如果只是用于轻质铝绳的导向传动，壁厚可以适当减薄，进一步降低自身重量。实际生产应用中，这类铝质辊筒相比传统的钢制辊筒，优势在于自重轻、加工成型快，铝件的切削性能好，精加工外圆和两端止口时能获得更高的尺寸精度，而且铝件表面自然形成的氧化层有一定的防锈能力，在木工车间多木屑、湿度略有波动的环境里，不会像钢制件那样容易生锈卡滞，日常维护只需要定期清理表面附着的木屑、铝屑，检查两端轴承的润滑状态即可。设计建模过程中，需要重点保证两端内孔的同轴度，

　　以及内孔和外圆面的同轴度，一旦同轴度超差，辊筒转动时就会出现明显的跳动，轻则导致走料偏移，重则会让铝绳从辊筒上滑脱，造成生产中断。建模时可以先绘制筒体的截面轮廓，通过旋转特征生成主体结构，再对两端的止口做倒角处理，避免装配时端盖被锐角刮伤，同时也能去除加工后的毛刺，防止安装时划伤操作人员。另外，筒体的端面不需要做额外的减重孔，因为空心结构本身已经实现了减重目标，额外开孔反而会破坏筒体的整体刚度，还容易在孔位处积攒木屑，增加清理难度。在和其他机构配合时，这类辊筒一般是平行安装在机架上，相邻辊筒的平行度误差需要控制在允许范围内，否则铝绳或者木料在运行过程中会往一侧跑偏，影响加工精度。对于需要调整张紧力的工位，辊筒的安装座会设计成长条孔结构，方便调整辊筒的中心距，进而调整铝绳或者皮带的张紧程度，建模时也要考虑到安装座的匹配空间，预留足够的调整余量，避免出现调整行程不足的问题。
