长铝椭圆系绳带结构设计

　　在户外装备、物流捆扎、轻型工装固定这类场景里，这类长椭圆截面的铝制系绳带是很常见的受力连接件，很多人做结构设计时容易忽略这类小零件的截面选型，总觉得只要能穿绳、能承力就够，实际在批量装配和长期使用场景里，截面形状、壁厚过渡、边缘圆角的处理，直接影响整个捆扎结构的疲劳寿命和使用手感。

　　先从实际使用场景说，这类铝制系绳带最常出现在登山装备的安全带辅件、物流周转箱的绑带固定端、户外篷房的拉绳连接件上，和圆形截面的绳环比，椭圆长轴顺着受力方向布置的时候，和织带、绳索的接触面积更大，不会像圆环那样把绳索勒出局部应力集中点，尤其是用编织尼龙绳或者涤纶织带的时候，圆形环容易在长期晃动摩擦下把绳体磨出断丝，椭圆截面的弧面过渡更平缓，绳索弯折的曲率半径更大，能有效降低绳体的磨损速率。

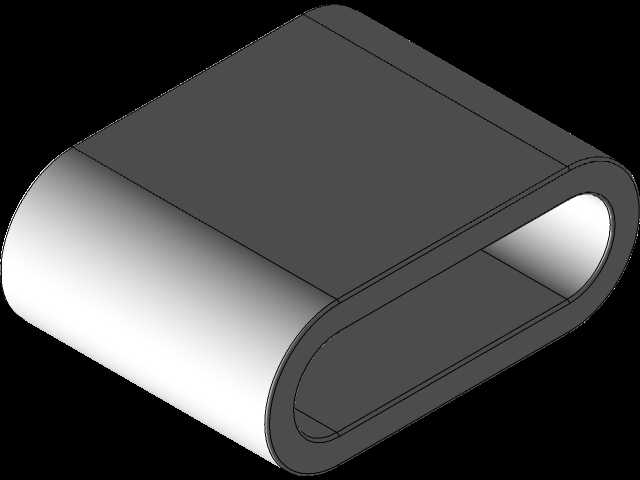

　　做这个结构的三维建模时，首先要确定的是安装边界的尺寸，长椭圆的内孔净空要满足对应绳索的穿入需求，比如常用的8mm直径编织绳，内孔短轴方向至少要留10mm的余量，避免绳索穿入后卡滞，长轴方向的长度则要根据绑带的折叠层数来定，如果是需要双股绳穿过的场景，长轴尺寸要做到单股穿入的2.2倍以上，给绳体活动留足空间，不会出现两根绳互相挤压卡涩的情况。外壁的壁厚不能做等厚处理，很多新手建模时直接把内孔轮廓偏移固定厚度做外壁，实际在椭圆的长轴端点位置，受力时的弯矩最大，等厚结构容易在这个位置出现应力集中，正确的设计是在长轴两端的外壁做局部加厚，加厚区域顺着弧面平滑过渡，不要出现突兀的台阶，避免锻造或者冷挤压加工时出现材料填充不均的问题。

　　外形的边缘处理是这类零件设计的细节重点，所有和绳索接触的内孔边缘、外壁的棱边都要做R1以上的圆角，不能留锋利的锐边，铝件本身硬度不高，如果有锐边的话，绳索受拉力绷紧时很容易被锐边切割，哪怕初始装配时没有问题，户外使用几次后反复摩擦就会把绳体磨断。外表面的处理要根据使用场景选，如果是户外盐雾环境使用的，表面要做硬质阳极氧化，提升耐磨和耐腐蚀性能，如果是室内物流场景用的，普通喷砂氧化就足够，不需要过高的表面处理成本。

　　从装配的角度说，这类长铝系绳带一般是和织带缝合或者和金属基座铆接使用，所以外壁的平直段长度要匹配缝合的针距或者铆接的压合宽度，平直段不能做弧面，不然缝合时针脚容易打滑，铆接时也会出现压合不牢的问题。很多人设计时把整个外轮廓都做成圆弧，实际装配时根本没法固定，要么缝完后零件在织带上晃荡，要么铆接后压痕歪斜，受力时容易脱落。

　　再说到受力特性，这类零件主要承受的是绳索传来的拉应力，以及绳索晃动时带来的交变弯曲应力，所以建模时做受力仿真，要重点校核长轴两端的应力值，铝件选用6061-T6材质的话，安全系数取2.5就能满足大部分场景的使用需求，如果是用于高空作业安全绳的配件，安全系数要提升到4以上，壁厚也要相应增加，同时内孔的圆角要加大到R2以上，进一步降低应力集中。

　　设计时还要考虑加工工艺性，这类零件一般是用铝型材冷拉成型后切割定长，所以截面轮廓要尽量适合连续挤压，不要在截面方向做侧向的凹槽或者凸起，不然会大幅提升挤压模具的成本，切割后的端面要做倒角处理，去除切割产生的毛刺，避免装配时划伤操作人员或者割伤绳体。如果是小批量定制的场景，也可以用铝板铣削加工，但铣削加工的成本比冷拉型材高很多，只适合打样阶段使用，批量生产一定要优先考虑型材成型的工艺路线。

　　很多结构工程师在做整机或者整套装备设计时，总把这类小连接件当成标准件随便选，实际市面上的标准件很多都是壁厚不均、边缘圆角处理不到位的次品，用在关键受力位置很容易出安全事故，自己根据实际使用场景做定制化的三维建模，把每个尺寸细节都对应到实际的受力和装配需求，才能避免后期使用时出现失效问题。比如在篷房拉绳的固定场景，风载带来的交变载荷是持续存在的，如果系绳带的内孔圆角不够，几个月的风吹日晒后绳索就会被磨断，造成篷房坍塌的事故，这类小零件的设计细节，往往决定了整套结构的可靠性。
