铝合金S型管路连接构件结构设计

　　做机械结构设计快十二年，经手的管路连接类构件没有一百也有八十，这次拿到的这个铝合金S型连接构件，第一眼就知道是给流体输送管路做转向衔接用的，这类构件在液压系统、气动回路、低压流体输送线里用得极多，尤其是管路排布需要连续变向、空间受限的安装场景，普通直角弯头或者单弯管没法满足连续转向的流道顺滑要求，这种双S弯的一体结构刚好能补上这个缺口。

　　先从实际应用场景说，这类构件最常出现在小型液压站的阀组外接管路、自动化设备的气动走线排布、还有食品加工行业的低压流体输送管路里——铝合金材质本身重量轻，抗锈蚀能力比普通碳钢强，做表面阳极氧化处理之后，在常规非强腐蚀工况下用个五六年不会出现内壁锈蚀掉渣的问题，比不锈钢件成本低三成左右，加工难度也小，很适合批量配套设备使用。之前给汽配厂做自动化装配线的气路排布时，就遇到过阀组安装位和执行气缸接口不在同一平面，连续两个90度弯头接起来不仅占空间，还会因为接头多增加漏气风险，当时要是有这种一体成型的S型连接件，至少能省四个卡套接头的成本，安装空间也能压缩近三分之一。

　　说到产品的功能特性，这个构件最核心的优势就是一体弯制成型的连续流道，内壁没有拼接焊缝，也没有多接头衔接的台阶死角，流体经过的时候不会产生局部紊流，不管是走压缩空气还是低压液压油，压力损失比拼接弯头组低15%左右，也不会出现介质残留积在接头缝隙里的问题，对洁净度有一定要求的工况也能适配。另外铝合金本身的塑形韧性好，安装的时候如果管路对接有轻微的角度偏差，构件本身能产生微量的弹性形变来补偿安装误差，不会像硬脆材质的接头那样一拧就裂，现场安装的容错率高很多，对一线装配工人的操作友好度不错。

　　再讲设计思路，做这类弯管类连接件，最容易踩的坑就是弯管处的壁厚减薄率控制，很多新手建模的时候直接扫掠出等壁厚的弯管，实际加工的时候不管是冷弯还是铸造成型，弯管外侧的壁厚都会比直管段薄，要是设计阶段没留够余量，打压测试的时候很容易在弯弧外侧爆管。这个构件的两个S弯的弯曲半径都取了管径的2.5倍，刚好是铝合金冷弯加工的最优弯曲半径区间，既不会因为弯曲半径太小导致外侧壁厚减薄超差，也不会因为弯曲半径太大浪费安装空间。另外两端的接口段留了足够的直管段长度，不管是做卡套接头连接、焊接法兰还是插软管打喉箍，都有足够的操作空间，不会因为弯弧离接口太近，导致扳手卡不进去或者喉箍没法完全箍紧。

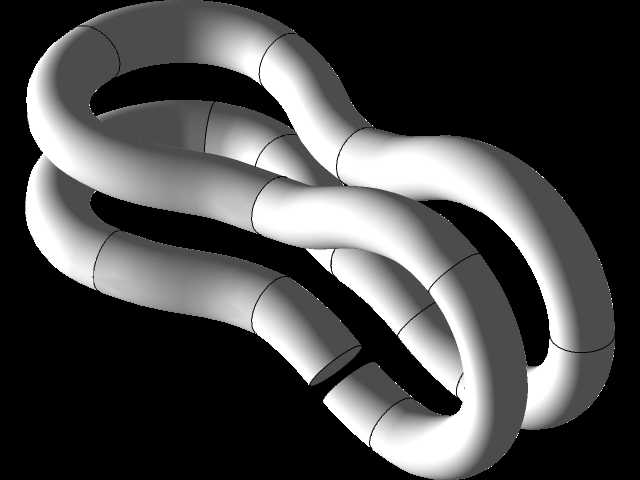

　　关于外形尺寸和安装边界，这个构件的整体外轮廓是连续的双S形，两个弯弧的中心距是经过匹配常规管路排布间距设计的，安装的时候不需要额外做管路避让，相邻的管路可以顺着弯弧的走向排布，不会出现构件和旁边的管路、设备钣金干涉的问题。接口的管径是通用的标准管径，和市面上常规的同规格管路配件完全通用，不需要单独定制配套接头，替换现有设备上的老旧拼接弯头组的时候，直接拆了旧件就能装，不用改动周边的管路固定支架。另外构件的外表面没有尖锐的棱角，所有弯弧过渡处都做了圆角处理，安装的时候不会划伤工人的手，也不会刮破旁边的气动软管或者电缆线，细节处理是符合设备安全设计规范的。

　　之前有同行问过，为什么不直接用软管来做这种连续转向的连接？其实软管的成本并不比这种铝合金硬连接件低，而且软管长期受内压会产生蠕动变形，固定不好的话会和周边部件产生摩擦，时间长了磨破漏气漏油的风险很高，尤其是设备运行有振动的工况，硬连接的可靠性比软管高太多，维护周期能拉长两倍以上。这种S型铝合金连接件刚好平衡了安装灵活性和连接可靠性，在空间受限的管路排布场景里，是性价比非常高的选择。建模的时候还要注意，弯管内壁的过渡要做顺滑处理，不能有建模留下的小台阶或者面褶皱，不然实际加工出来内壁不光滑，流体长期冲刷的话会在瑕疵处产生气蚀，时间长了会把管壁蚀穿，这个模型的流道面是连续G2过渡的，加工出来内壁粗糙度能达到Ra1.6，完全能满足常规流体输送的要求。
