　　在户外索具配套、轻型吊装辅件、线束捆扎定位这类日常工程场景里，这类铝制椭圆形系绳短构件的出镜率其实不低，很多刚接触结构设计的从业者容易把它和普通绳环混淆，实际它的结构逻辑完全是围绕受力均匀性和安装便捷性做的定向优化。先从实际使用场景说起，这类构件常被用在需要柔性绳索做短距离硬连接的位置，比如小型设备的防坠系留、户外展架的拉绳固定端、轻型输送线的吊点转接，甚至部分民用户外装备的绳带快接结构里也能看到同逻辑的结构，它不需要承担大吨位的重载负荷，核心作用是给柔性绳带提供一个刚性的过渡连接点，避免绳带直接和尖锐的金属安装边摩擦断丝，同时也能让绳带的弯折弧度保持在合理区间，降低长期往复弯折带来的疲劳损伤。

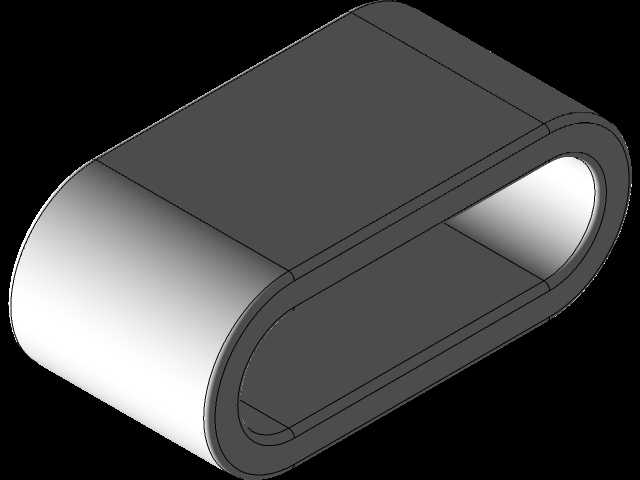

　　从设计思路上拆解这个构件，首先选材用铝合金是非常务实的选择，铝合金本身的比强度足够应对这类轻载连接场景，重量比钢制件轻六成以上，表面自然形成的氧化层就能应对常规户外的潮湿环境，不需要额外做厚重的防腐镀层，加工的时候不管是挤压成型还是后续的机加工修边，工艺难度都很低，批量生产的成本控制空间很大。外形做成长椭圆形的闭环结构，不是为了造型好看，长圆形的内孔轮廓刚好匹配扁平织带或者双股并列圆绳的排布，不会让绳带在孔内出现堆叠拧绞的情况，外轮廓做等半径的圆角过渡，所有和绳带接触的边缘都做了R角处理，没有尖锐的切削棱边，哪怕绳带在受力状态下出现小幅度的窜动，也不会被棱边割伤表层。

　　再说到尺寸和安装边界，这类构件的轴向长度属于短款规格，相比长款的同类型系绳件，它的安装占用空间更小，适合安装面局促、不需要大行程绳带偏移的场景，构件的壁厚是经过受力校核的，既不会因为壁厚太薄导致受拉的时候出现形变豁口，也不会因为壁厚过厚造成不必要的材料浪费和重量冗余。安装的时候不需要额外的固定座，直接把绳带从椭圆内孔穿入后做打结或者压扣固定即可，构件本身的外侧面是平整的直面，可以直接贴靠在安装基准面上，不会出现圆形构件容易滚动偏移的问题，哪怕是用扎带或者小螺钉做辅助定位，平整的外壁也能提供足够的贴合摩擦力，不会轻易滑脱。

　　很多新手在建模这类构件的时候容易犯两个错误，一是把内孔的圆角做的太小，导致实际使用的时候绳带弯折半径不足，反复弯折后很快就会出现纤维断裂；二是忽略了构件端面的倒角处理，实际生产中如果端面是直角锐边，不仅穿绳的时候容易勾住绳带的纤维，安装的时候也容易划伤操作人员的手部。这个模型的结构处理就很贴合实际生产要求，内外壁的壁厚均匀，不管是用铝型材挤压后切段做后续去毛刺处理，还是直接用棒料铣削成型，加工过程中都不会出现壁厚突变导致的应力集中问题，受力的时候拉力会顺着椭圆的环形壁均匀分散，不会在某个直角位置出现应力峰值导致构件开裂。

　　从实际功能特性来看，这类短款椭圆系绳件还有一个容易被忽略的优势，就是它的闭环结构没有开口，不需要额外的保险销或者锁扣结构来防止绳带脱出，相比开口式的绳环结构，它的可靠性更高，在有振动的使用场景下，不会因为锁扣松脱导致绳带脱落，日常维护的时候只需要检查绳带本身的磨损情况即可，不需要额外检查构件的锁止结构是否失效。在做配套结构设计的时候，只需要预留出和构件外轮廓匹配的安装沉槽，或者直接在安装板上留出穿绳的过孔，把构件贴靠在安装板外侧，绳带穿过过孔和构件内孔连接即可，不需要设计复杂的固定结构，整体的装配效率很高，非常适合批量装配的量产场景。
