22x22规格桌椅用可调式塑料脚垫结构

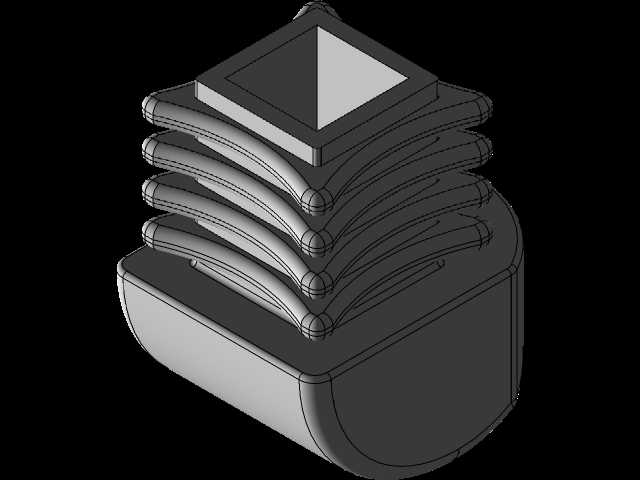

　　在民用家具、办公工位设备、轻型工业操作台的装配场景中，底部支撑脚垫是直接决定设备放置稳定性、地面适配能力的核心小尺寸结构件，很多设计人员在做整机结构校核时容易忽略这类小件的结构合理性，最终导致成品在不平整地面出现晃动、硬质支脚刮花地坪、长期承重下支脚压溃变形等常见问题。这款22x22规格的支撑脚垫，正是针对方形截面支腿的桌椅、操作台类产品开发的适配结构，整体安装基准面为22mm见方的方形结构，刚好匹配市面上常规20-25mm截面的方形金属、塑料桌腿椅腿的安装尺寸，不需要额外做转接件就能直接完成装配。从结构分层来看，这款脚垫采用了多层叠式的弹性缓冲结构，相邻层之间做了圆弧过渡的薄壁褶皱设计，这种结构和常规的硬塑料平垫不同，

　　当支腿承受垂直方向的载荷时，多层褶皱结构可以产生均匀的弹性形变，一方面可以吸收日常使用中桌椅受到的冲击载荷，比如人员落座时的瞬时冲击力、推移设备时的振动传导，避免刚性连接导致的支腿连接位螺丝松动；另一方面，在地面存在1-3mm范围内的不平整偏差时，不同位置的褶皱层可以产生差异化的压缩量，自动补偿地面的高低差，不需要额外拧动调节螺杆就能实现平稳放置，大幅降低了现场安装调整的工作量。脚垫的底部做了圆角收边的大接触平面，接触面积比常规同规格平脚垫大30%左右，单位面积的地面压强更低，既可以避免在木质地板、PVC地坪这类软质地面留下压痕，也能提升和光滑瓷砖地面的静摩擦力，减少桌椅受水平力时出现的滑移问题。

　　顶部的方形安装位做了内嵌式的止口结构，安装时可以直接套在方形支腿的端部，止口的侧壁和支腿外壁形成小过盈配合，不需要额外打螺丝或者粘接就能实现初步固定，装配效率比传统的螺丝固定式脚垫高很多，适合批量生产线的快速装配作业。在设计思路上，这款脚垫没有采用复杂的调节螺杆结构，而是通过自身的弹性形变实现高度微调，整体没有金属嵌件，全部采用同一种耐磨工程塑料注塑成型，生产时只需要一套注塑模具就能完成成品生产，零件成本比带调节螺杆的脚垫低40%以上，同时不存在金属螺杆生锈、滑牙的失效风险，在潮湿的餐饮场景、户外露天桌椅场景下也能长期使用，不会出现锈迹污染地面的问题。从安装边界来看，这款脚垫的总压缩行程在5mm以内，

　　完全满足常规室内地面的平整度偏差补偿需求，安装后不会过多改变桌椅的设计高度，不需要在前期做支腿长度的尺寸补偿计算，设计人员在做支腿长度下料时直接按照设计标称尺寸加工即可，不需要预留调节余量。结构的壁厚设计经过了承重校核，每层褶皱的壁厚均匀控制在1.2mm，既保证了足够的支撑强度，单脚垫额定承重可以达到80kg，四个脚垫搭配使用完全满足常规办公椅、餐桌、轻型操作台的承重要求，又不会因为壁厚过大导致弹性不足，失去形变补偿的能力。在实际选型应用中，这类脚垫特别适合批量生产的民用桌椅、学校课桌椅、仓储轻型货架的底部支撑，相比传统的硬橡胶垫，它的塑料材质耐老化性能更好，长期接触地面的油污、清洁剂也不会出现溶胀、开裂的问题，多层结构的设计也能避免长期承重下出现的永久形变，正常使用场景下的使用寿命可以达到5年以上。建模过程中需要特别注意褶皱层之间的过渡圆角处理，不能出现尖角结构，否则注塑生产时容易出现应力集中，在承受载荷时出现开裂问题，所有的形变位置都要做等壁厚设计，保证注塑时的料流均匀，避免出现缩痕、缺料的成型缺陷，顶部止口的内尺寸要根据支腿的实际尺寸公差做适配，过盈量控制在0.2-0.3mm之间，既保证安装后的固定强度，又不会因为过盈量太大导致装配时需要大力敲击，拖慢生产装配的效率。
