21mm直径阶梯式管端内塞结构设计

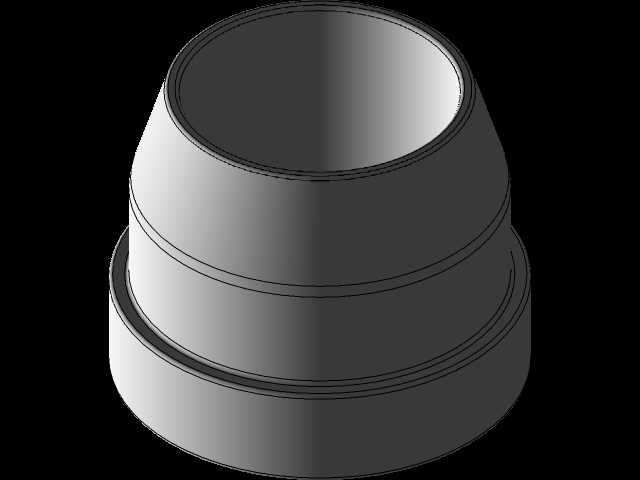

　　日常接触的民用家具、轻型工装架体、简易管路防护场景中，这类小直径阶梯内塞的出镜率远比多数人想象的高，很多人只会在桌椅脚垫磨损脱落时才注意到它的存在，但在结构设计端，这类零件的尺寸匹配、层级过渡设计直接决定了装配后的使用体验与防护寿命。这次的21mm直径内塞采用三段阶梯式外轮廓设计，并非随意做的层级凸起，每一段台阶的直径差、过渡圆角都对应不同壁厚的圆管适配需求——最下端的大直径段是主要的过盈配合段，设计时预留了0.2-0.35mm的过盈量，针对常规壁厚0.8-1.5mm的圆形钢管、PVC硬管都能实现可靠的卡紧，不需要额外涂胶或者加装紧固件，手工按压就能完成装配，大幅降低现场安装的人工成本。中间段的台阶做了15度的锥度过渡，

　　一方面是装配时起到导向作用，避免硬塞导致的塑料件边缘崩缺，另一方面当遇到管壁偏薄、内径略大于设计值的管材时，中间锥段可以起到二次涨紧的作用，不会出现塞进去之后松旷晃动的问题。最上端的收口段做了圆弧翻边处理，装配完成后翻边会完全贴合管材的端面切口，把锋利的金属切口完全包覆住，既可以避免搬运、使用过程中切口刮伤人或者刮蹭地面，也能阻挡灰尘、水渍进入管材内部，延缓管材内壁的锈蚀速度，尤其是在卫生间、户外露台这类潮湿场景使用的桌椅、置物架，这个端面包覆结构能让架体的整体使用寿命提升至少30%。很多同类内塞设计会忽略内壁的加强筋布局，要么筋位过厚导致注塑时出现缩痕，外观面出现凹坑影响装配贴合度，要么筋位过薄导致受压后容易变形塌陷，

　　用几个月就会从管端脱落。这个内塞的内壁采用了周向均匀分布的6条纵向加强筋，筋位厚度从根部的1.2mm向顶部逐渐收薄到0.8mm，既保证了整体的结构强度，当桌椅承受竖向载荷时，加强筋可以把压力均匀分散到整个塞体端面，不会出现局部应力集中导致的开裂，同时也优化了注塑成型的工艺性，生产时不容易出现缺胶、气泡这类成型缺陷，成型周期也能控制在合理区间，降低批量生产的成本。从安装边界来看，这个内塞的总高度为28mm，其中有效插入管材内部的深度为22mm，足够的插入深度可以保证塞体不会因为横向受力出现歪斜，比如拖动桌椅的时候，脚端受到侧向摩擦力，足够的配合长度可以让塞体和管壁保持充分接触，不会出现局部应力过大导致的塞体断裂或者脱出。

　　塞体的顶端端面做了1mm深度的内凹设计，一方面是节省原材料，降低单件的材料成本，另一方面这个内凹槽可以预留出粘贴防滑毛毡、橡胶脚垫的空间，不需要额外改动结构就能适配不同的地面防护需求，比如铺瓷砖的室内可以粘贴毛毡垫避免刮花地面，户外使用可以粘贴橡胶垫提升防滑性能。在实际选型应用中，这类内塞除了常规的桌椅脚防护，还可以用在小型仓储货架的管端封堵、简易晾衣架的管口防护、小直径流体管路的临时堵头，甚至是健身器材的小尺寸管端防护，只要是内径匹配的圆形管材，都可以通过过盈配合实现可靠安装。设计时也充分考虑了不同使用场景的耐候性需求，结构上没有应力集中的尖角，所有过渡位置都做了R0.5以上的圆角处理，不管是用常规的PE、PP材料生产适配普通室内场景，还是换用改性尼龙、耐候PVC材料生产适配户外低温、日晒场景，这个结构都能满足强度要求，不会因为材料韧性变化出现装配后开裂的问题。很多新手设计师在做这类小零件的时候，往往会直接照搬现有型号，忽略实际应用中的公差匹配问题，这个内塞的配合段直径做了0.1mm的公差带设计，适配市面上多数管材的内径公差范围，不会因为管材生产时的内径波动出现装不上或者装完太松的问题，阶梯结构的设计也让它的适配管径范围比单一直径的内塞宽了2mm左右，减少了同类型号的开模数量，对于生产端来说也能降低库存压力。
