车辆传动用十字轴万向节结构设计

　　在商用车底盘传动系统、工程机械行走机构、农用机械动力传递链路中，十字轴式万向节是解决变角度动力传递的核心部件，本次拆解建模的万向节取自在用轻型货车传动轴中间连接位置，日常工况下需要持续承受传动轴带来的交变扭矩、起步冲击以及路面颠簸带来的轴线角度偏移，是传动系统中损耗率相对较高的易损结构件。

　　从实际功能来看，这类万向节的核心作用是在两连接轴轴线存在夹角、且行驶过程中夹角持续动态变化的场景下，稳定传递旋转扭矩，避免刚性连接因为轴线不对中产生的附加弯矩、轴系憋劲甚至断裂问题。区别于等速万向节多用于乘用车转向驱动轮的场景，这类十字轴万向节更多应用在传动轴分段连接、非独立悬架后桥动力输入位置，允许的两轴最大夹角通常在15°到25°区间，能够覆盖车辆行驶过程中悬架跳动带来的传动轴角度变化量。

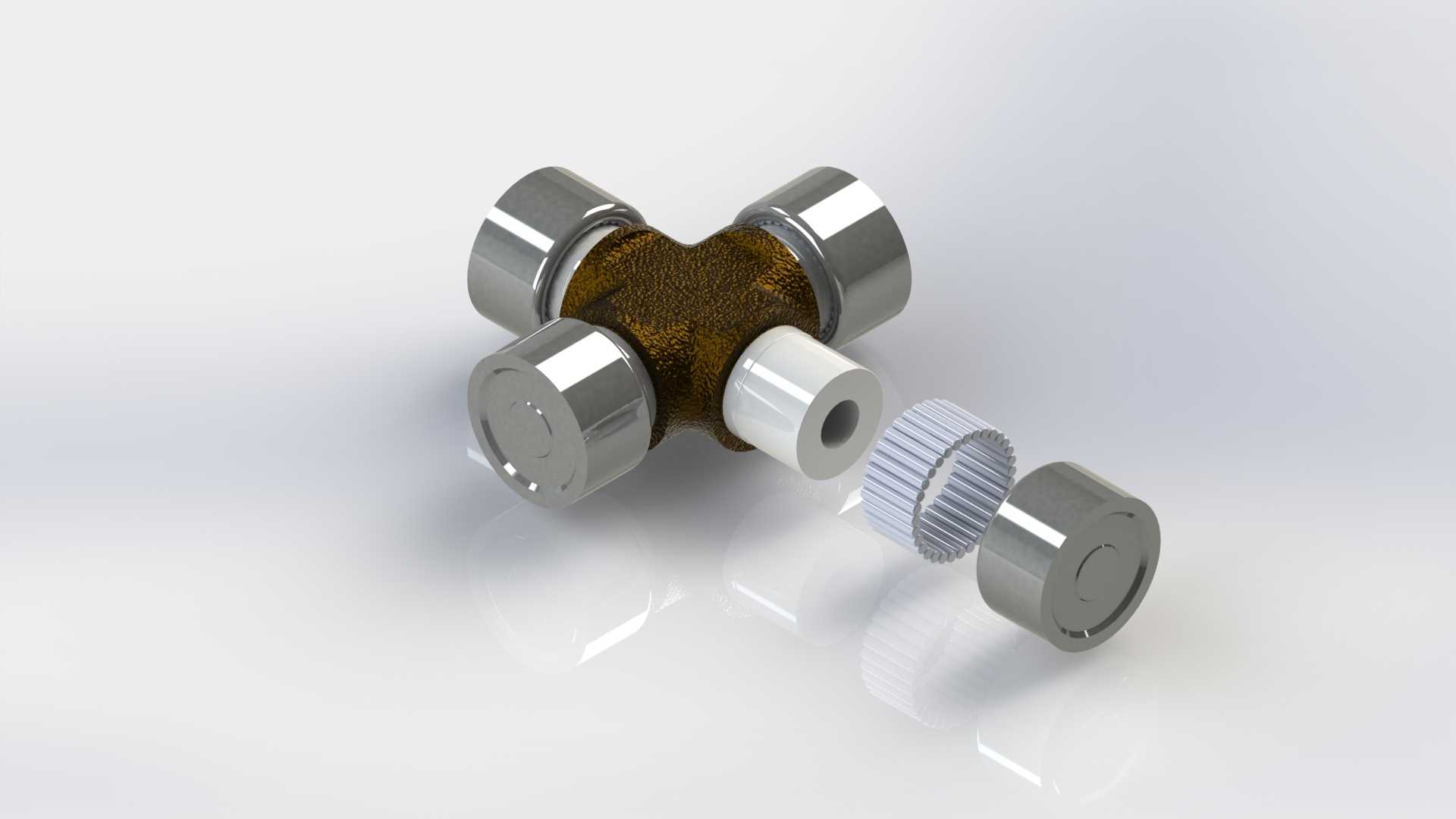

　　建模过程中首先还原了十字轴本体的结构，四个轴颈的同轴度、圆柱度是加工过程中的核心公差要求，轴颈表面需要做高频淬火处理提升耐磨性能，对应配套的滚针轴承组件直接套合在轴颈上，轴承外圈与万向节叉的安装孔采用过盈配合，装配时需要通过压力机压装到位，避免行驶过程中轴承外圈脱出。本次建模还原了滚针的满装排列结构，没有额外设置保持架，这也是重载型万向节滚针轴承的常见设计，能够在有限的轴承截面内布置更多滚针，提升径向承载能力，匹配车辆大扭矩传递的需求。

　　万向节叉的U形开口尺寸直接决定了最大允许传动夹角，开口宽度需要略大于十字轴轴颈根部的直径，保证轴颈摆动到极限角度时不会与叉体发生干涉，叉体上的轴承安装孔端面设计有卡环槽，通过孔用弹性挡圈限制轴承外圈的轴向窜动，装配完成后十字轴应当能够在叉体内灵活转动，无卡滞、无明显旷量，正常的装配间隙控制在0.02mm到0.05mm区间，间隙过大会导致传动异响、起步冲击，间隙过小则会导致转动卡滞、润滑脂无法有效进入摩擦面。

　　从安装边界来看，这类万向节的两个连接叉分别对接前后传动轴的花键轴，叉体端部的花键套与传动轴花键采用滑动配合，允许传动轴在长度方向有一定的伸缩量，补偿悬架跳动带来的传动轴长度变化。十字轴本体中心设计有贯通的润滑脂通道，每个轴颈端面都开有出油孔，配套的黄油嘴安装在十字轴的其中一个轴颈端，日常维保过程中可以通过加注润滑脂填充滚针与轴颈的摩擦间隙，带走磨损产生的金属碎屑，延长部件使用寿命。

　　建模时特意还原了部件使用后的表面状态，十字轴轴颈与滚针接触的位置存在均匀的磨合痕迹，叉体表面的氧化层、轴承外圈的压装痕迹都做了对应呈现，区别于全新件的理想化建模，这种状态更贴近维修拆解场景下的实际部件形态，能够帮助设计人员更直观理解部件的装配关系、磨损位置，在做传动系统维保方案设计、备件选型时可以直接参考结构尺寸。需要注意的是，这类万向节在做动平衡校验时，需要与配套的传动轴整体做平衡，通常会在叉体边缘焊接平衡块，控制整个轴系的剩余不平衡量在允许范围内，避免高速行驶时产生传动轴抖动、整车共振的问题。
