卡车用抛掷轴承结构三维建模

　　该类轴承主要应用于轻型载货卡车的离合操纵联动机构中，属于传动系统里的辅助支撑类部件，日常作业中承担着离合拨叉动作过程中的轴向载荷传递、往复运动导向功能，在车辆频繁换挡、离合结合分离的工况下，需要持续承受交变的轴向冲击力，同时要适配底盘安装空间内的震动、泥水侵蚀等复杂使用环境。从实际装车场景来看，这类轴承安装在离合器壳体与变速箱输入轴的衔接位置，外圈与离合分离拨叉直接接触，内圈随输入轴保持转动，工作过程中既要保证拨叉的直线推力能够顺畅传递到分离指端，还要抵消拨叉动作过程中产生的轻微偏摆力矩，避免出现卡滞、分离不彻底的故障。

　　从结构设计逻辑来看，整个部件采用了分体式装配思路，底部的金属基座承担安装定位功能，基座上预留的三个均布安装孔位，能够直接通过螺栓固定在离合器壳体的对应安装面上，安装孔的位置度公差控制在0.05mm以内，保证装配后轴承的中心轴线与变速箱输入轴的同轴度满足使用要求，避免运转过程中出现偏磨。基座上方设置的螺旋压缩弹簧，主要作用是提供持续的预紧力，在离合分离动作完成后推动轴承复位，同时能够缓冲拨叉回位时产生的刚性冲击，减少部件之间的碰撞磨损；弹簧的刚度经过匹配计算，既不会因为刚度过大导致离合踏板力过重，也不会因为刚度过小出现回位滞后、离合打滑的问题。

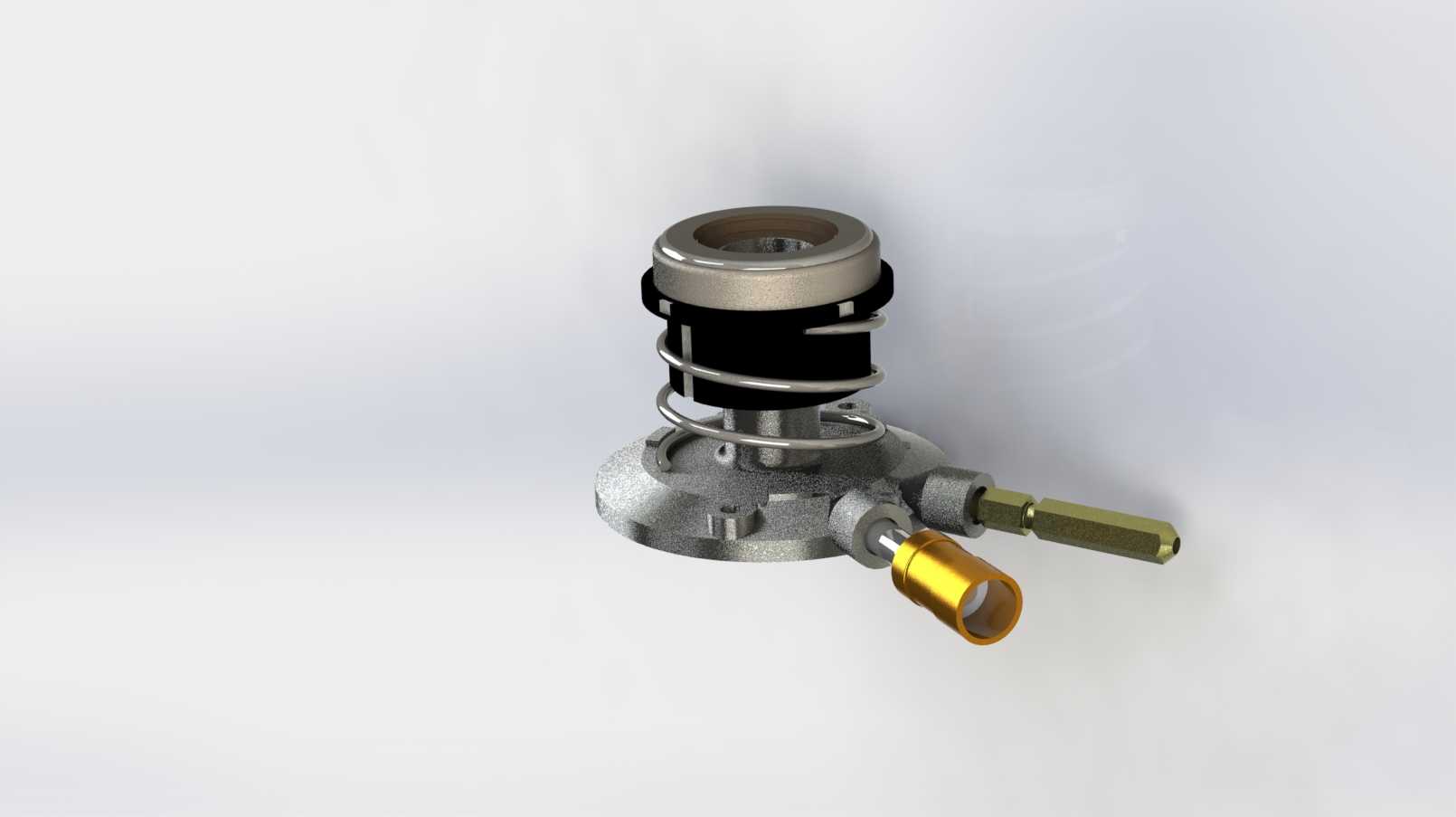

　　轴承主体部分采用了双密封结构设计，黑色的橡胶密封件嵌装在金属外圈与内圈之间，能够阻挡外界的灰尘、泥水进入轴承滚道内部，延长润滑脂的使用寿命，适配卡车底盘无额外防护的安装环境。侧面延伸出的两个接头结构，分别对应润滑脂加注口和排气口，日常维护时可以通过加注口直接补充润滑脂，不需要拆解整个轴承部件，排气口则能够在轴承运转温度升高时，排出内部受热膨胀的空气，避免密封件因为内部压力过高出现渗漏。

　　从安装边界尺寸来看，整个部件的总高度控制在72mm左右，基座最大外径为68mm，侧向延伸的接头部分总长度不超过45mm，完全适配轻型卡车离合器壳体周边的预留空间，不会和周边的离合管路、线束产生运动干涉。建模过程中对所有配合面都做了公差匹配设计，轴承内圈与输入轴的配合采用过渡配合，既保证装配时的便利性，也能避免运转过程中出现内圈跟转打滑的问题；基座与壳体的安装面设置了0.2mm的密封胶槽，装配时打胶后能够实现接触面的密封，防止壳体内部的润滑油渗漏到外部。

　　在实际功能验证层面，该结构能够承受的最大轴向载荷为1200N，满足轻型卡车满载工况下的离合分离推力需求，往复运动的行程范围为0-18mm，完全覆盖离合分离所需的动作行程，弹簧的预紧力设置为80N，能够保证在车辆行驶过程中，轴承不会因为底盘震动出现异常移位，同时在踏板释放后可以在0.2s内完成复位，适配频繁换挡的使用场景。整个结构没有采用复杂的异形零件，所有冲压件、机加工件都符合常规零部件的加工工艺要求，不需要开制特殊模具，量产时的加工成本可控，后期维护更换也可以直接通过常规汽修工具完成，不需要专用工装辅助。
