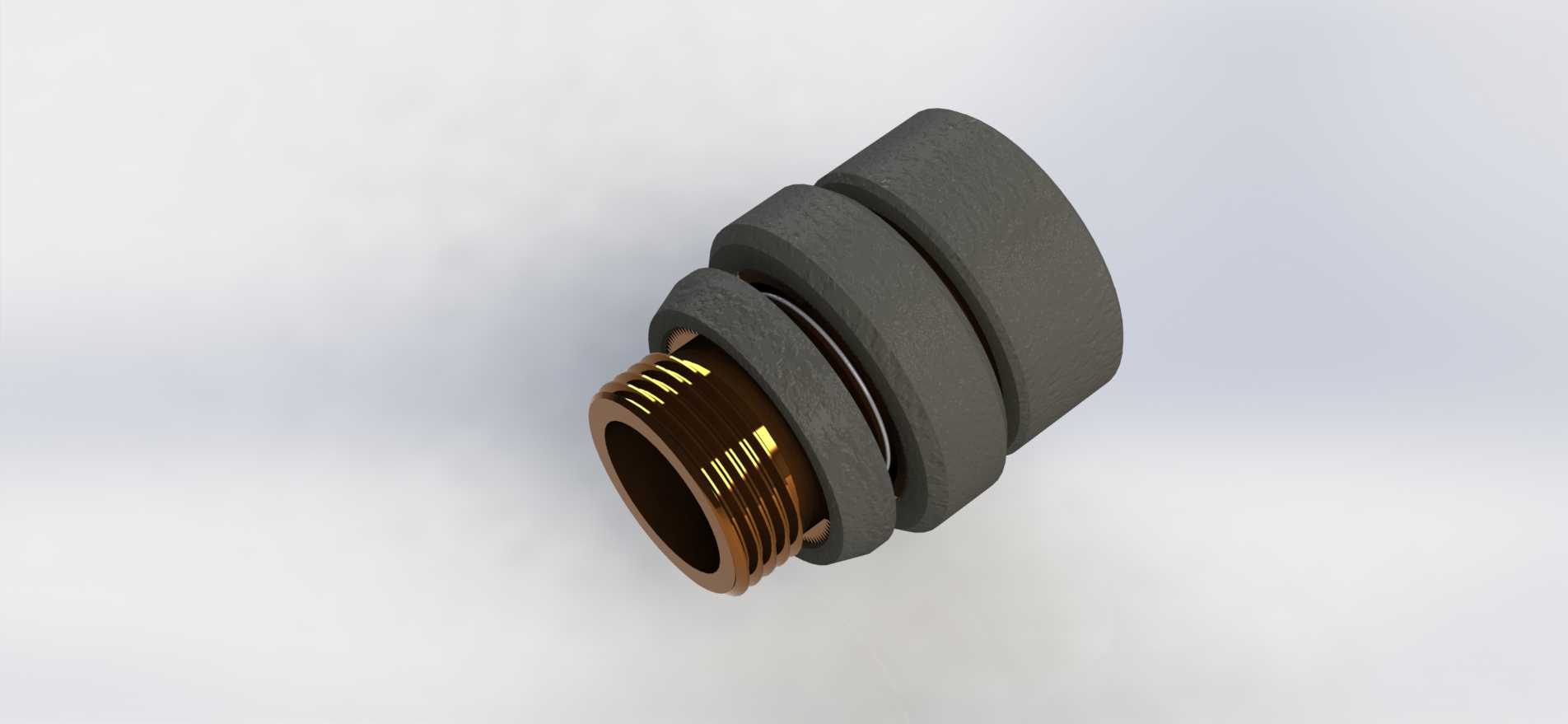

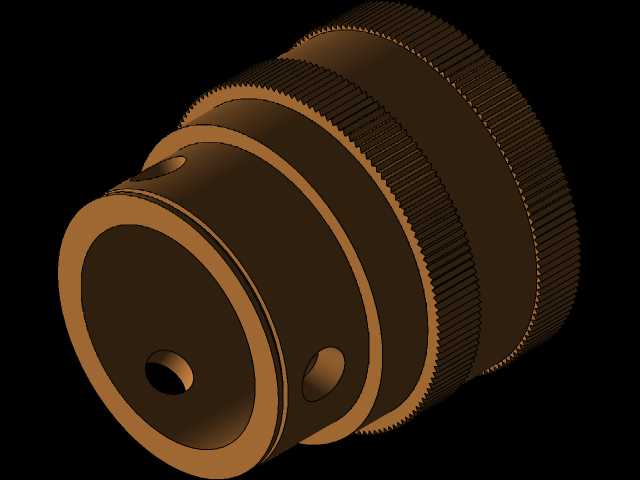

气动管路快插式软管倒钩接头结构

　　在气动控制回路、低压流体输送管路的现场布设与日常运维场景里，管路连接的拆装效率、密封可靠性直接决定了设备调试周期与后期维护成本，这类快断式软管倒钩接头，就是针对需要频繁拆装管路的工位开发的专用连接件。不同于传统需要拧动多圈螺纹、额外加装生料带密封的硬管接头，这款接头的结构设计完全围绕“快速插拔、可靠锁止、防脱密封”三个核心工程需求展开，从实际测绘建模的细节来看，每一处结构尺寸都对应着明确的装配与使用要求。

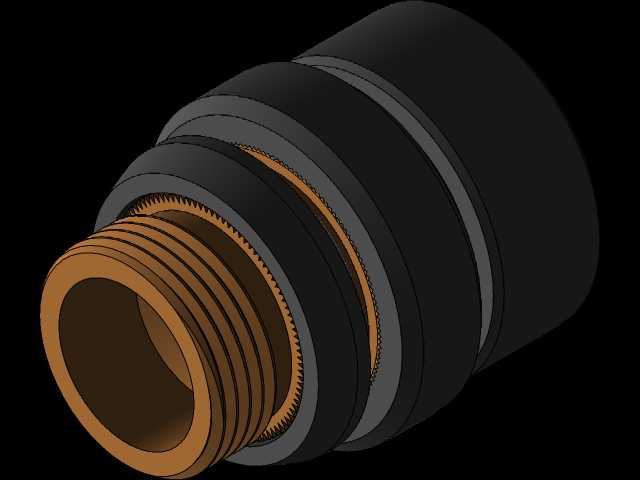

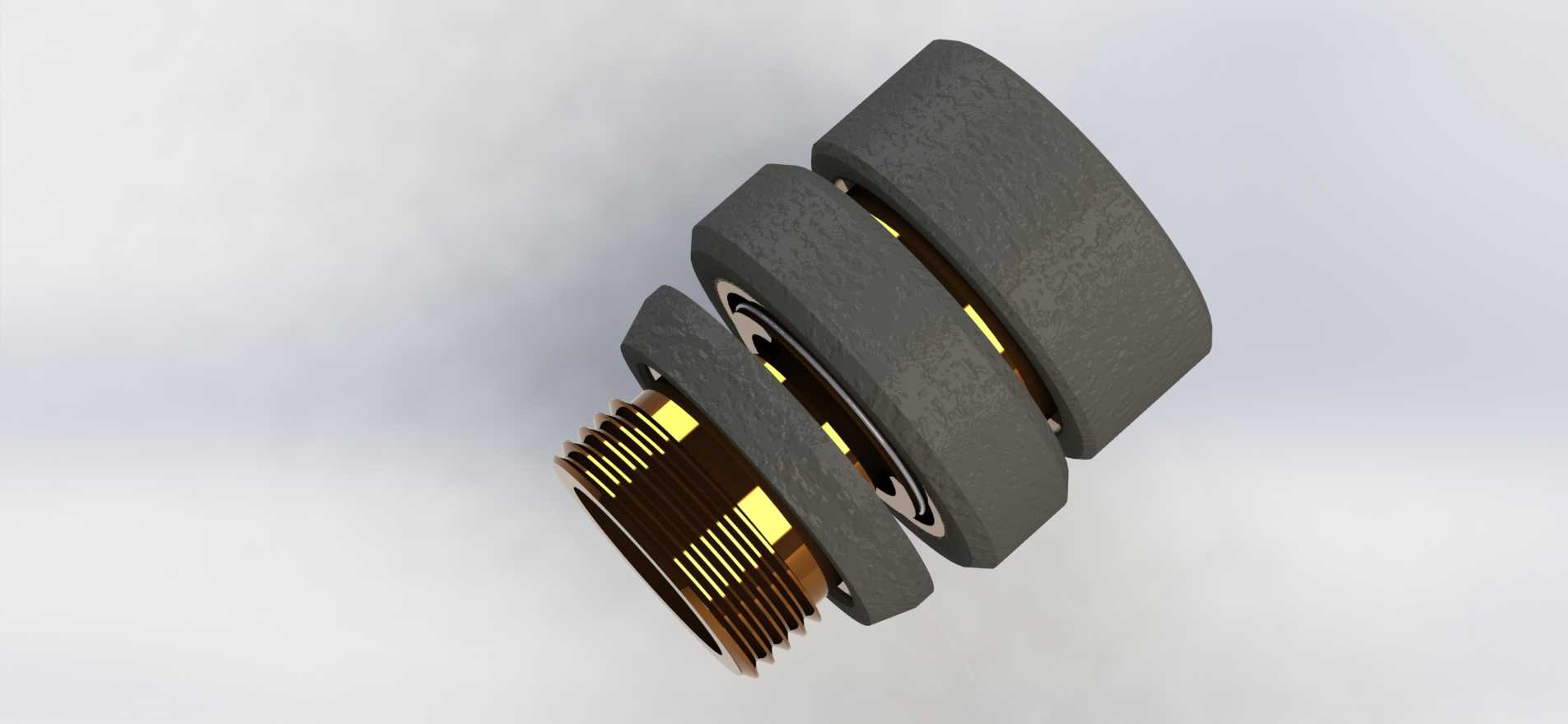

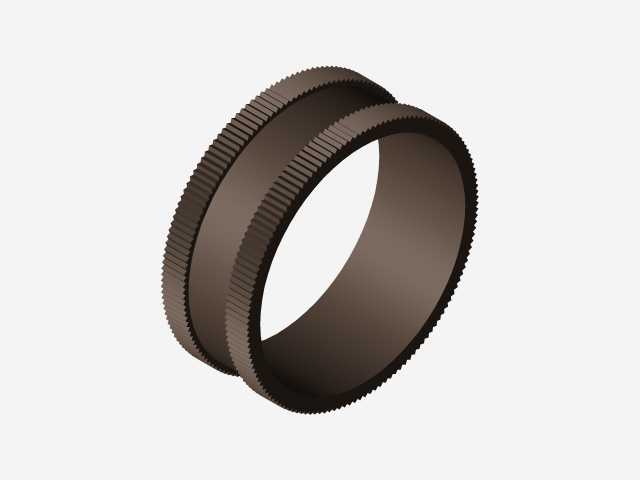

　　从功能特性上拆解，接头整体分为外螺纹连接端、倒钩插接端、锁止限位段三个核心功能区。外螺纹端采用标准公制细牙螺纹，加工时预留了密封垫圈的安装槽位，装配时搭配丁腈橡胶平垫圈，即可实现与设备阀体、分气块安装面的端面密封，无需在螺纹上缠绕密封材料，避免了密封碎屑进入管路造成下游气动元件堵塞的风险。倒钩插接段的外壁设计了多圈环形倒刺，倒刺的倾斜角度朝向接头本体方向，当适配内径的柔性软管套入该段后，软管受内部流体压力或外部拉拽力时，倒刺会嵌入软管内壁形成自锁，拉力越大锁止力越强，完全避免软管受压脱开的故障；倒刺的边缘做了小圆弧过渡处理，既保证了锁止强度，又不会割伤软管内壁造成软管提前老化开裂。中间的锁止限位段设计了两道环形凹槽，用来内置O型密封圈与塑料锁止卡环，当需要断开管路时，只需按压外侧的滑动卡套，卡环会向内收缩松开倒钩段的软管，即可直接拔出软管，整个拆装过程不需要额外工具，单手握持即可完成操作，单工位的管路拆装时间可以缩短到传统螺纹接头的十分之一。

　　从设计思路的角度看，这款接头的建模过程完全遵循实物测绘的逆向设计逻辑，所有尺寸都来自实物的卡尺测量：外螺纹段的公称直径、螺距严格匹配常用气动元件的接口标准，保证互换性；倒钩段的外径比适配软管的内径大0.8-1.2mm，这个过盈量区间是经过实际装配验证的，过盈量太小会导致密封不足容易脱管，过盈量太大会造成软管装配困难，甚至在插接时撑裂软管端部；中间的限位凸台外径比倒钩段大3mm，一方面作为软管插接到位的物理限位，保证软管插入深度足够，另一方面作为滑动卡套的行程限位，避免按压卡套时行程过大导致内部卡环脱落。接头的整体轴向长度控制在合理范围内，不会因为接头过长造成管路布设时的空间干涉，外壁的六角结构尺寸符合标准扳手的开口尺寸，在将接头拧入设备安装位时，可以用普通开口扳手夹持受力，不会因为外壁光滑无法施加拧紧力矩。

　　在实际安装边界上，这款接头适配的是纤维增强PVC软管、聚氨酯气动软管这类常用柔性管路，工作压力范围覆盖0-1MPa的常规气动回路、低压输水回路场景，工作环境温度范围在-20℃到80℃之间，完全满足车间常规气动设备、小型流体输送设备的使用要求。安装时需要注意，软管的切断面要保证平整无斜口，插接时要将软管推到底抵到限位凸台，才能保证倒钩完全咬合软管内壁；如果需要长期在有切削液、润滑油飞溅的场景使用，可以搭配对应耐油材质的密封圈与软管，避免橡胶件长期接触油液出现溶胀失效。这类接头广泛应用在自动化生产线的气路连接、小型实验设备的流体管路连接、汽修设备的气路快接工位，相比传统接头，它的维护效率优势非常明显，尤其是在需要频繁更换管路附件、定期拆解维护的设备上，能大幅降低运维的人工成本，减少停机等待时间。建模时所有配合面的尺寸公差都按照机械设计的通用公差要求设置，密封圈槽的尺寸严格对应O型圈的标准规格，保证加工出来的实物能直接替换现有设备上的同规格接头，不需要二次修改尺寸。
