塑料弹簧式芯片夹持取放工具结构

项目分类:通用五金配件 发布时间:2022-01-21 ID:512837
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构
  • 塑料弹簧式芯片夹持取放工具结构

  这类夹持工具主要面向电子组装、芯片检测、半导体物料周转场景,用来替代人手直接接触引脚密集的芯片类元器件,避免人体静电、汗渍对芯片引脚、封装表面造成损伤,同时也能在狭小的PCB板件空间内完成芯片的取放、对位操作,相比金属镊子,塑料材质的夹头不会刮花芯片封装表层,也不会在夹持过程中造成引脚弯折变形。

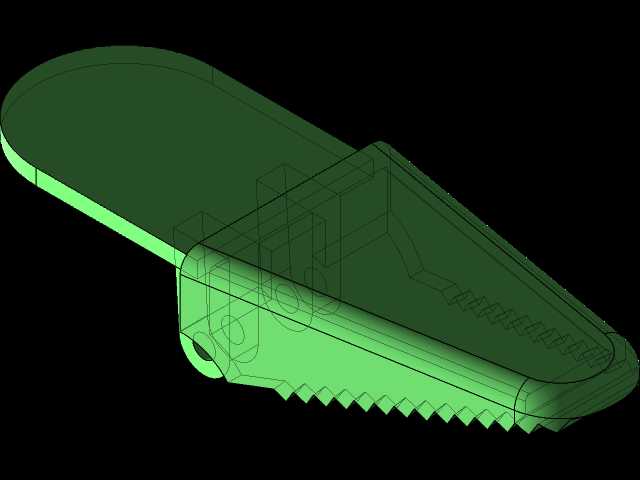

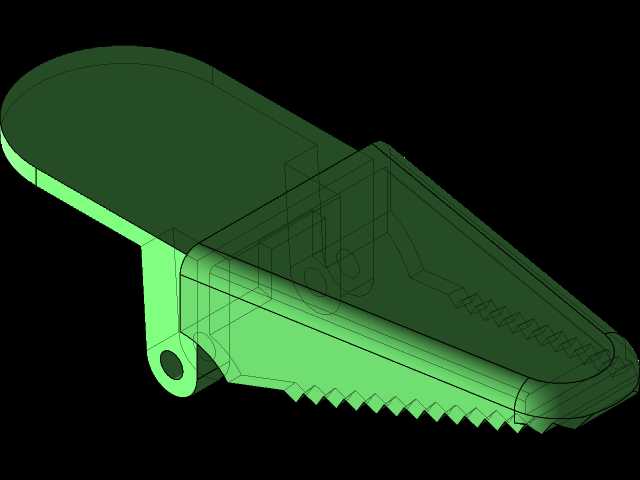

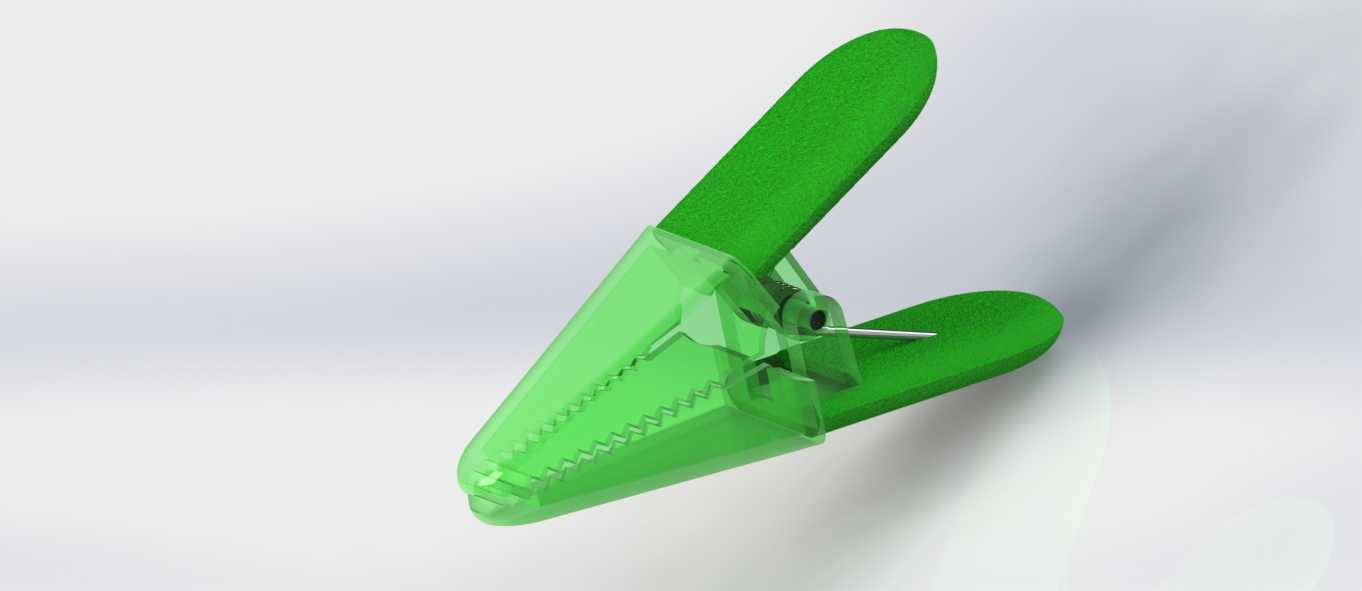

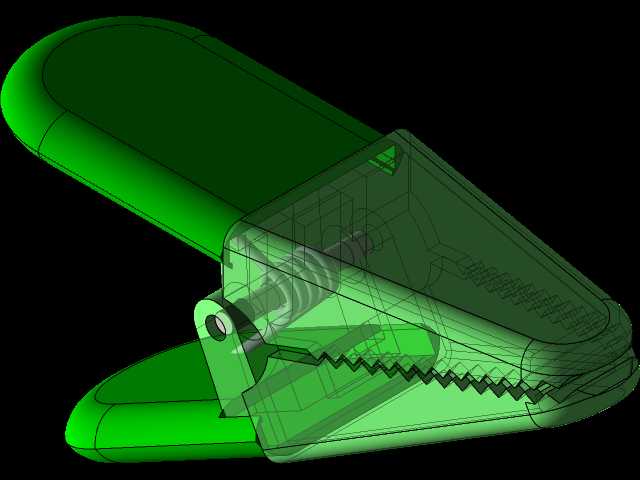

  从功能结构来看,这款夹体采用一体式V型弹性臂结构,依靠塑料本体的形变回弹力提供初始夹持力,夹头内侧做了细密的锯齿防滑纹路,接触芯片的端面做了圆角过渡,不会在夹持薄型封装芯片时出现压痕,铰接位置穿有金属销轴,保证两个夹臂开合过程的同轴度,避免长期使用后夹头错位导致的夹持偏斜。夹臂的握持部分做了加宽的弧形贴合面,手指按压时的受力面积更大,长时间操作也不会出现局部压痕,开合角度控制在30度以内,既可以覆盖常规SOP、QFP封装芯片的夹持宽度需求,也不会因为开度过大导致夹臂形变超过塑料的屈服极限,出现永久变形失效的问题。

  设计过程中首先要考虑的是夹体材料的选型,需要选用具备一定韧性、表面电阻符合防静电要求的工程塑料,既要保证反复开合后的回弹性能,也要避免静电积累击穿芯片内部电路。夹头的夹持面平行度是核心尺寸公差要求,两个夹头闭合时的贴合面间隙要控制在0.1mm以内,保证夹持薄型芯片时受力均匀,不会出现单侧滑脱的问题。铰接孔的位置精度直接影响夹臂的开合顺畅度,孔与金属销轴的配合间隙选在0.05-0.1mm之间,既不会因为间隙过大出现夹头晃动,也不会因为间隙过小导致开合卡滞。

  尺寸边界方面,整夹的总长度控制在120mm左右,握持段的宽度在18mm,适合成年人单手握持操作,夹头的夹持深度在25mm,可以深入到托盘料格内部取放芯片,不会因为夹臂过短碰到料格边缘。夹臂的厚度从铰接位置到握持末端逐渐加厚,保证握持位置的结构强度,从铰接位置到夹头位置逐渐减薄,让弹性形变集中在夹臂中段,避免夹头位置出现不必要的形变影响夹持精度。夹头的锯齿深度控制在0.2mm,齿距1mm,既可以提供足够的防滑摩擦力,也不会因为齿纹过深在芯片表面留下压痕。

  实际使用场景中,这类夹具除了芯片取放,也可以用来夹持小型贴片电阻、电容等元器件,在返修台、物料分拣工位、实验室芯片测试场景都有广泛应用,相比金属夹具,塑料材质的成本更低,重量更轻,适合批量配备在生产线工位上。设计时还要考虑夹体的注塑成型工艺,整个夹体的壁厚尽量保持均匀,避免注塑过程中出现缩痕、翘曲问题,铰接位置的销轴安装槽要做脱模斜度,方便批量生产时的模具脱模,夹臂的弹性形变区域要避免出现尖锐的转角,防止应力集中导致长期使用后出现断裂问题。

  在结构验证阶段,需要反复测试夹臂的夹持力,保证夹持常规重量的芯片时不会出现滑落,同时夹持力也不能过大,避免压裂薄型芯片的封装体,通常夹持力控制在5-8N之间是比较合适的区间。夹头的开合寿命要满足万次以上的开合测试,不会出现回弹失效、夹臂断裂的问题,金属销轴和塑料孔的配合位置要做耐磨处理,避免长期磨损后出现间隙过大的问题。
