啮合式传动齿轮组件结构设计

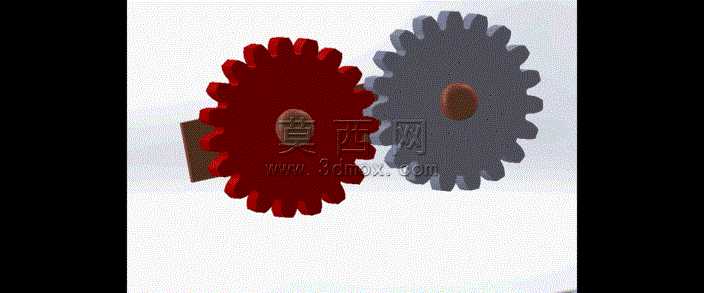

本作品为啮合式传动齿轮组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过草图绘制完成单个齿形的轮廓约束，以齿根圆、分度圆、齿顶圆为基准确定齿形的关键尺寸参数，再通过圆周阵列操作完成单枚齿轮的全部轮齿构建，保证每一个轮齿的齿距、齿厚参数完全一致，避免啮合过程中出现卡滞问题。两枚齿轮分别采用差异化的材质表现方案，其中主动轮设置为醒目的红色哑光金属材质，表面添加细微的磨砂质感纹理，模拟经过表面氧化处理的合金钢齿轮外观，从动轮设置为深灰色铸铁材质，表面保留轻微的铸造纹理质感，通过材质差异清晰区分两个传动部件，提升模型的视觉辨识度。模型的结构设计完全符合平行轴齿轮传动的装配要求，两枚齿轮的中心距严格按照模数与齿数参数计算得出，保证轮齿啮合时的侧隙处于合理范围，既可以避免传动过程中出现轮齿干涉，也能减少不必要的传动间隙，保障传动精度。组件附带的动画演示完整还原了齿轮传动的运行过程，通过添加旋转马达驱动主动轮匀速转动，依靠软件的机械配合约束自动计算从动轮的反向旋转速率，准确还原定传动比下的齿轮啮合运动状态，动画过程中轮齿的接触位置随转动平滑过渡，无穿模、跳齿等异常问题。整体建模过程注重结构的合理性与展示的直观性，在保证齿轮参数符合机械设计标准的前提下，通过材质区分、视角设置突出齿轮啮合的核心结构，既可以作为机械设计教学的演示案例，也能为同类传动部件的结构设计提供参考，帮助设计者直观理解平行轴齿轮传动的装配关系与运动逻辑。
