环形吸顶结构家用照明吊灯三维设计

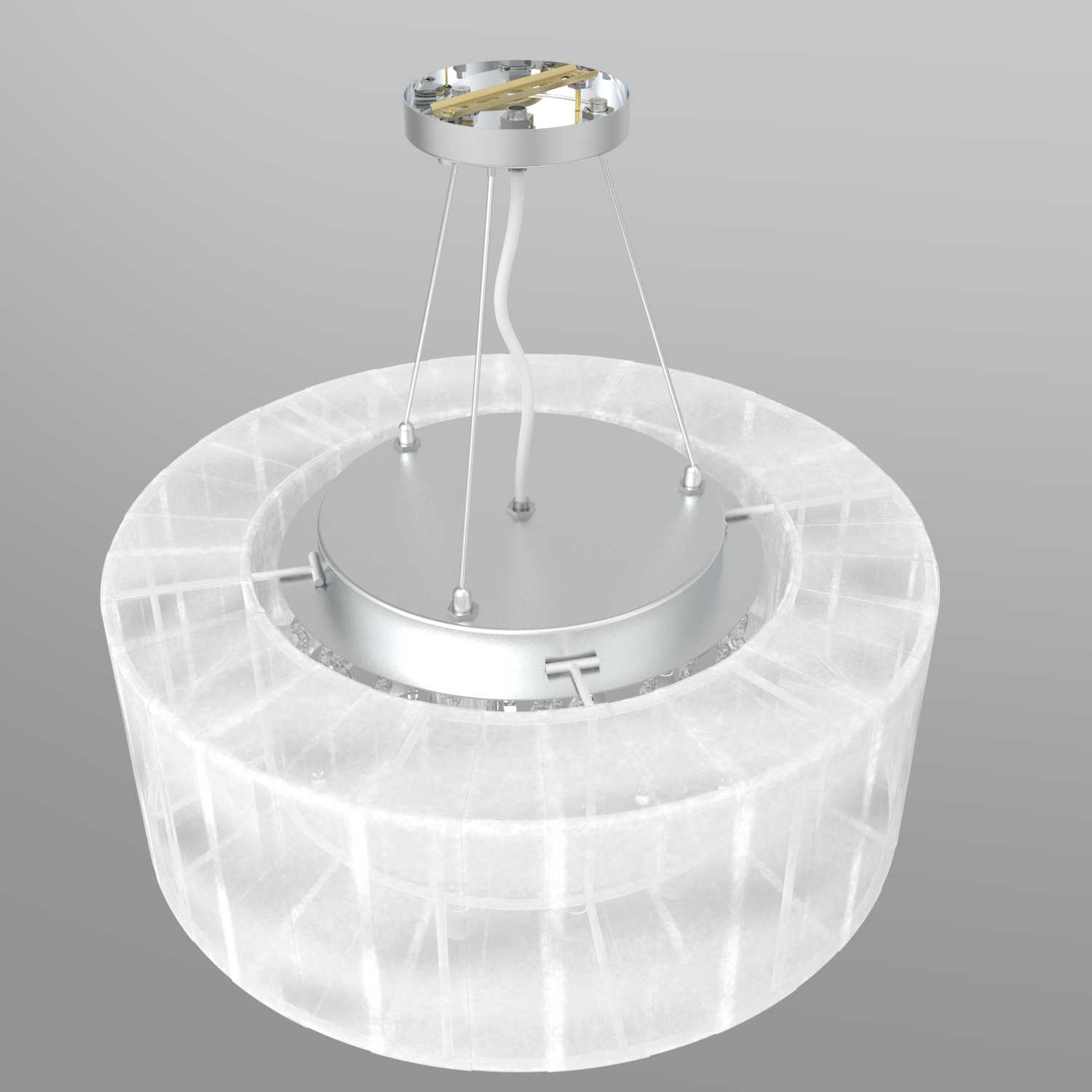

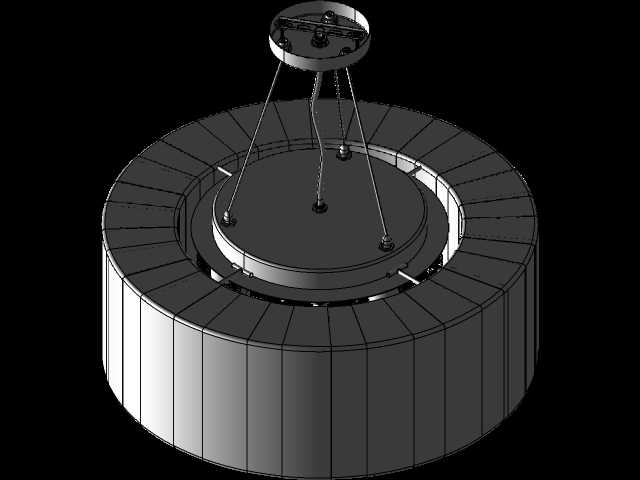

　　这款环形吊灯的结构设计，核心围绕家用室内顶面照明的实际使用场景展开，在做结构拆解建模的时候，首先要考虑的就是安装后的受力平衡问题，顶部的圆形吸顶底座是整个灯具的承重核心，需要匹配常规住宅顶面的预埋接线盒安装孔位，安装边界上，底座直径控制在180mm以内，能够适配绝大多数家庭顶面86型接线盒的固定间距，不需要额外在顶面打孔扩孔，降低安装时对顶面装修层的破坏。三根细钢丝吊索均匀分布在底座圆周的三等分位置，每根吊索的承重冗余按照整灯重量的3倍做校核，避免长期使用后出现吊索形变导致的灯体倾斜，中间预留的波纹穿线管是专门走电源线的结构，既可以隐藏线路保证外观整洁，也能在调整吊索长度的时候给线路留出足够的伸缩余量，不会出现线路拉扯的问题。

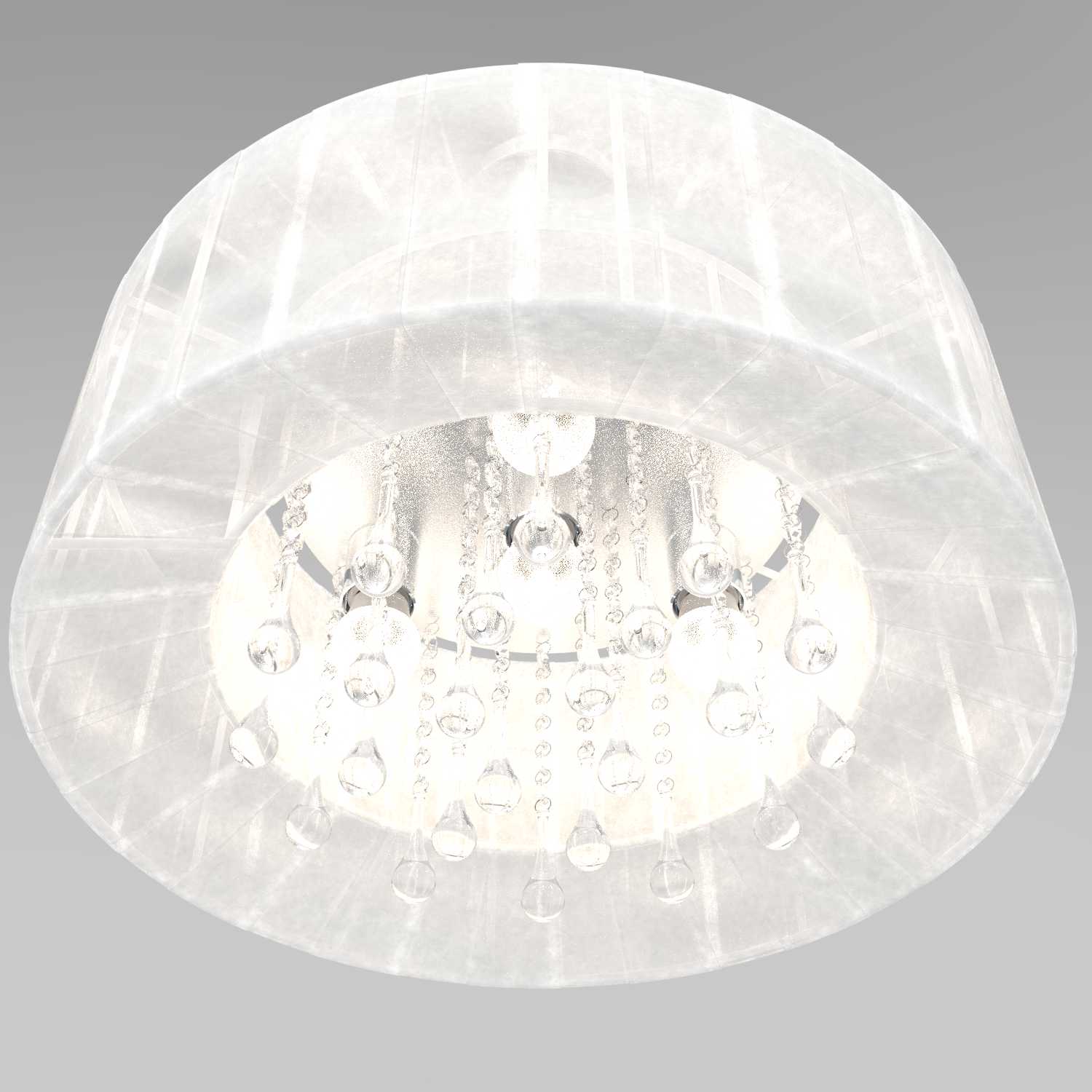

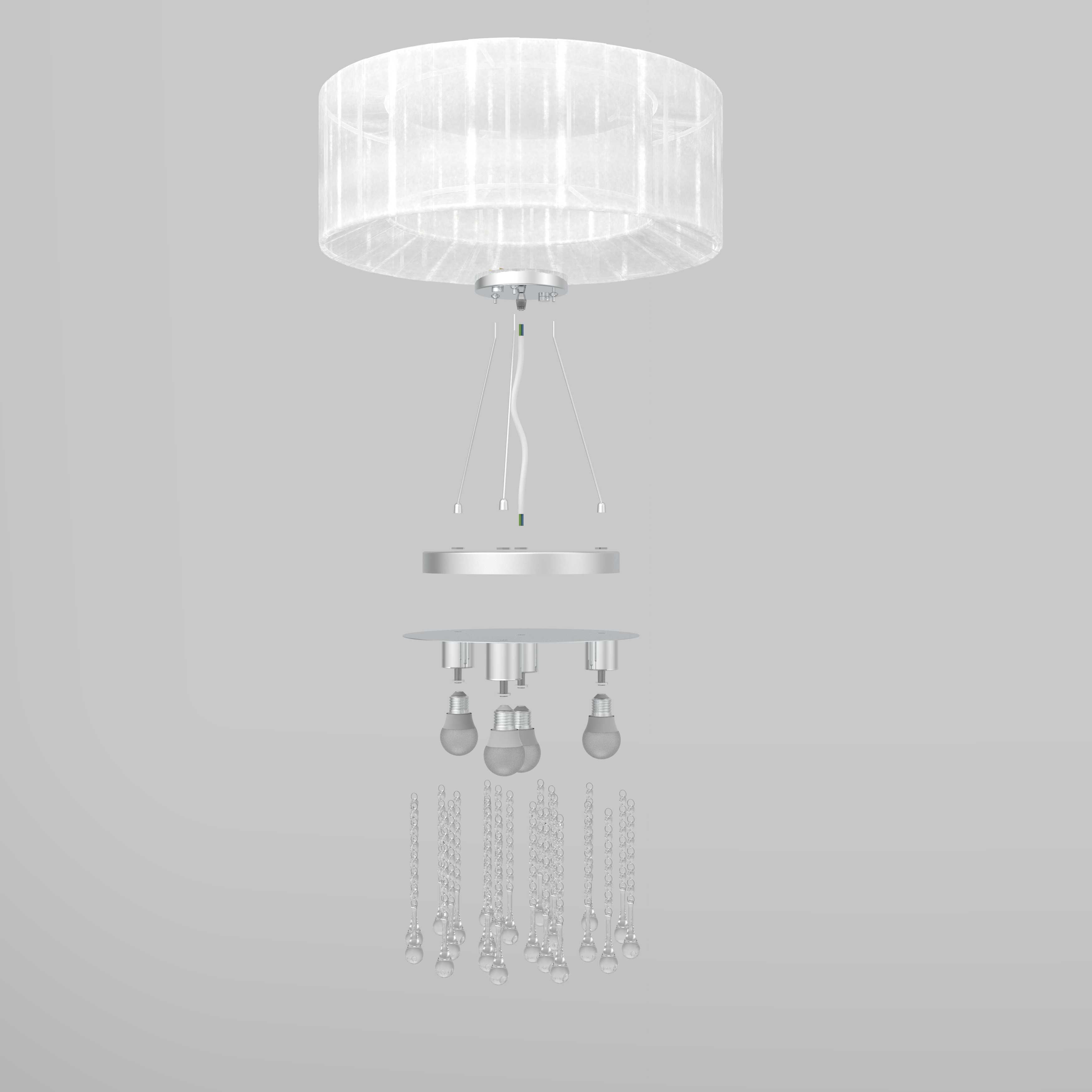

　　下部的环形发光主体是整灯的功能核心，外圈采用半透明的柔光扩散材质，做了等距的内部格栅结构，一方面是强化环形壳体的结构强度，避免运输或者安装过程中出现外圈形变，另一方面是打散内置光源的直射光线，让光线扩散更均匀，不会出现明显的灯珠光斑，环形的中空结构不是单纯的造型设计，实际使用中可以让部分光线向上投射到顶面，通过顶面的漫反射补充空间的环境照明，减少直射光线带来的视觉压迫感，适合层高在2.6米到2.9米的普通住宅客厅、餐厅区域使用，不会因为吊灯垂吊高度过低产生碰头的问题。中间的圆形金属基座是内置驱动电源和光源板的安装位，基座边缘做了三个卡扣结构，和外圈的环形扩散罩直接卡接固定，不需要额外打螺丝，后期维护更换光源或者驱动的时候，直接撬开外圈罩体就可以操作，降低后期维护的难度。

　　在建模过程中，所有的配合间隙都按照民用灯具的常规公差做设定，金属件和塑料件的配合间隙控制在0.2mm，既保证装配的时候不会出现卡滞，也不会因为间隙过大出现配合松动的问题，吊索和上下底座的连接位置做了隐藏式的锁止结构，安装的时候可以根据实际层高调整吊索的外露长度，调整完成后锁止结构自动卡紧，不会出现滑丝回落的问题。整灯的垂吊高度范围可以在200mm到800mm之间自由调整，适配不同层高的安装需求，环形主体的外径控制在600mm，这个尺寸在20平米左右的空间里，照明覆盖范围刚好可以满足日常活动的照度需求，不会因为尺寸过大显得空间拥挤，也不会因为尺寸过小导致照明范围不足。

　　从实际使用的角度出发，这款结构没有多余的复杂装饰件，所有外露的金属部件都做了哑光氧化处理，避免长期使用后出现表面氧化变色的问题，扩散材质选用的是耐黄变的柔光材料，长期受光源烘烤也不会出现发黄透光度下降的问题。结构上没有尖锐的外露边角，所有的边缘都做了R2以上的圆角处理，安装过程中不会划伤施工人员，日常清洁擦拭的时候也不会剐蹭抹布或者伤手。布线的走线路径在建模的时候就做了全程的圆弧过渡，没有直角弯折的位置，避免穿线的时候刮破电源线的绝缘层，提升使用的安全系数。
