小型球形关节陆地巡检机器人结构设计

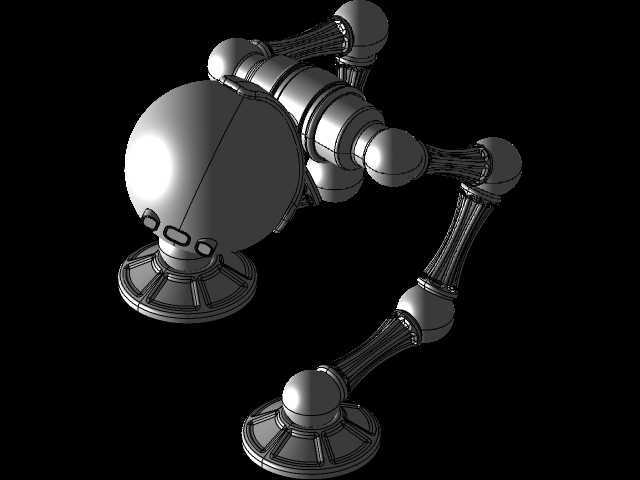

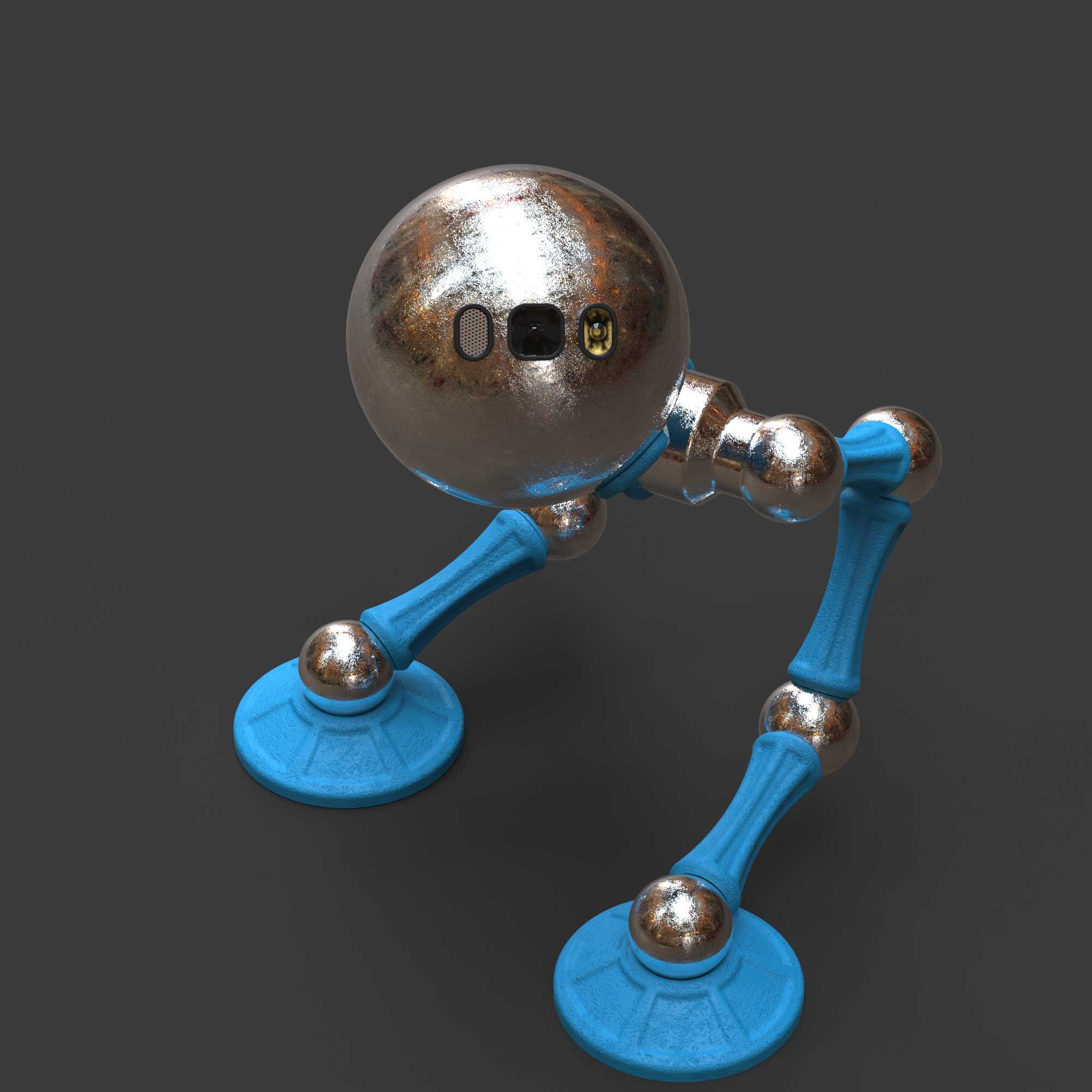

　　这款小型陆地移动探测机器人的结构设计，核心围绕狭小空间内的灵活移动与环境感知需求展开，整体采用三段式仿生多足布局，头部为一体化球形舱体结构，三条支腿通过球铰关节与主体连接，可在非平整铺装的复杂地面完成稳定移动，适配厂区管廊巡检、狭小空间探测、临时区域警戒等多类工业场景的使用需求。

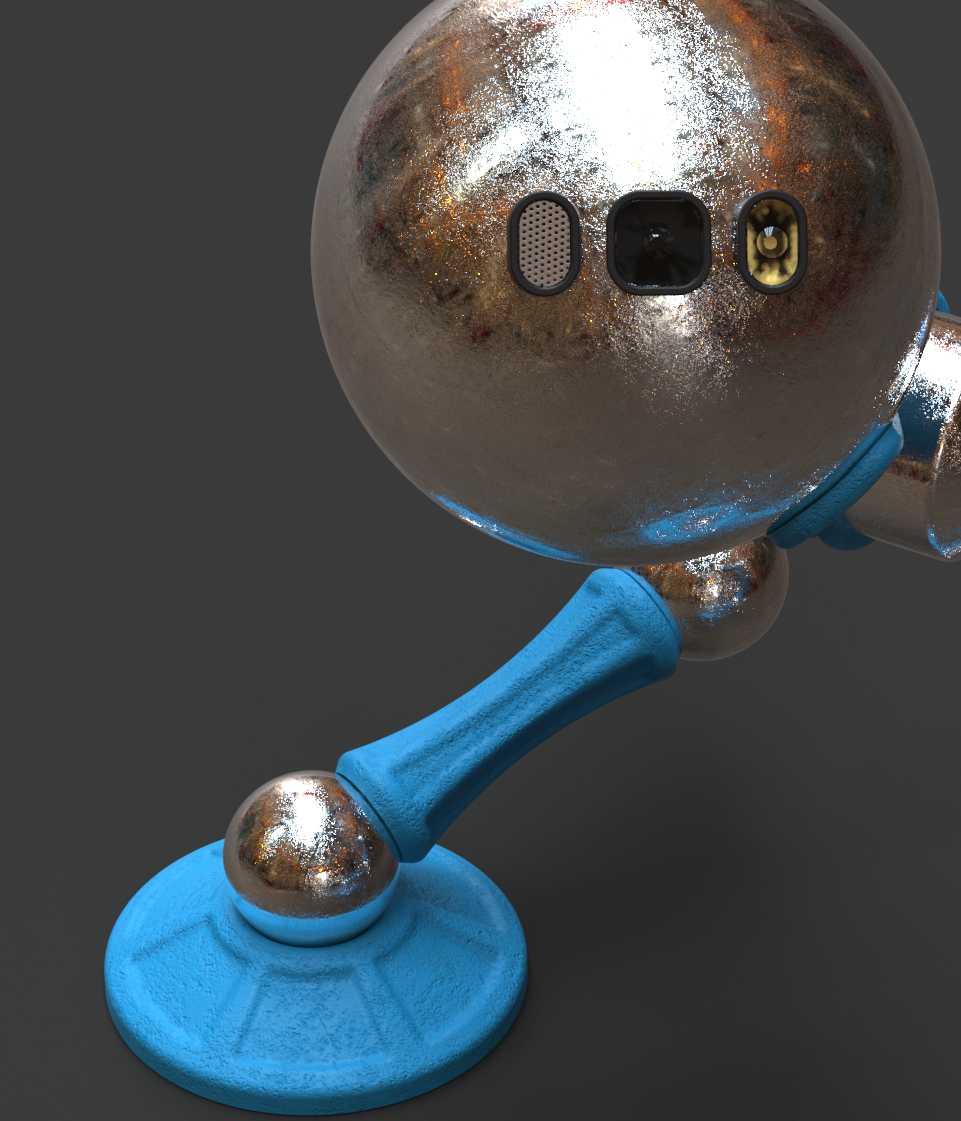

　　从结构设计逻辑来看，球形头部舱体采用一体化密封设计，内部预留了视觉采集模组、音频拾取模组、补光元件的安装空间，前端预留的三个安装位可分别搭载广角摄像头、麦克风阵列与闪光补光灯，满足低光照环境下的图像采集、异常声响捕捉需求，舱体外壳采用曲面圆滑过渡设计，可避免移动过程中与狭窄通道的管壁、障碍物发生卡滞，同时降低行进过程中的风阻与杂物勾挂风险。支腿部分采用模块化分段设计，每段支腿通过球形万向接头连接，关节处采用磁感应耦合方式实现动力传递，无外露的传动线缆与齿轮结构，可有效避免粉尘、水汽侵入关节内部，同时相同的关节结构可实现零件通用互换，降低后期维护的备件成本，支腿末端采用大直径圆形吸盘式足端，足端接触面采用柔性防滑材质，可在金属板面、水泥地面、瓷砖面等不同材质的接触面保持足够的附着摩擦力，避免行进过程中出现打滑侧翻问题。

　　在安装边界与尺寸适配方面，整体结构的最大外轮廓尺寸控制在可容纳于直径200mm的圆柱通道内，可顺利进入常规工业管廊、设备夹层等人员无法抵达的狭小空间开展作业，支腿的最大展开角度可实现机身高度在80mm至150mm之间调节，可跨越高度不超过30mm的地面凸起障碍，同时可根据地面坡度调整各支腿的支撑角度，保持头部舱体始终处于水平状态，保证视觉采集模组的成像稳定性。关节的转动角度范围覆盖水平360度、垂直正负45度，可实现全方向的移动调整，无需整体转向即可完成横向平移、斜向移动等动作，在狭窄通道内的机动性远高于轮式、履带式移动结构。

　　从实际应用场景的适配性来看，该结构无需额外铺设行进轨道，可自主在非结构化地面完成移动巡检，可搭载于厂区固定点位作为临时警戒设备，通过视觉与音频采集实时监测区域内的异常情况，也可作为便携探测设备由作业人员携带，进入事故现场、密闭空间完成前期环境探测，为后续作业提供现场环境数据。结构整体的零部件数量较少，除关节处的磁感应传动组件外，其余支腿结构、足端结构、头部舱体均可采用工程塑料注塑成型，整体重量控制在1.2kg以内，便携性较强，同时模块化的支腿结构可根据使用需求快速更换不同长度的支腿段，适配不同的越障高度与通行空间要求。在结构可靠性设计上，所有关节的连接部位均采用圆弧过渡，无应力集中的锐角结构，可承受移动过程中的冲击载荷，足端的柔性材质可吸收行进过程中的振动，避免头部舱体内的电子元件受到振动冲击出现损坏，整体结构的防护等级可达到IP54以上，可在有粉尘、少量淋水的工业环境下长期稳定工作，无需额外的防护外壳。
