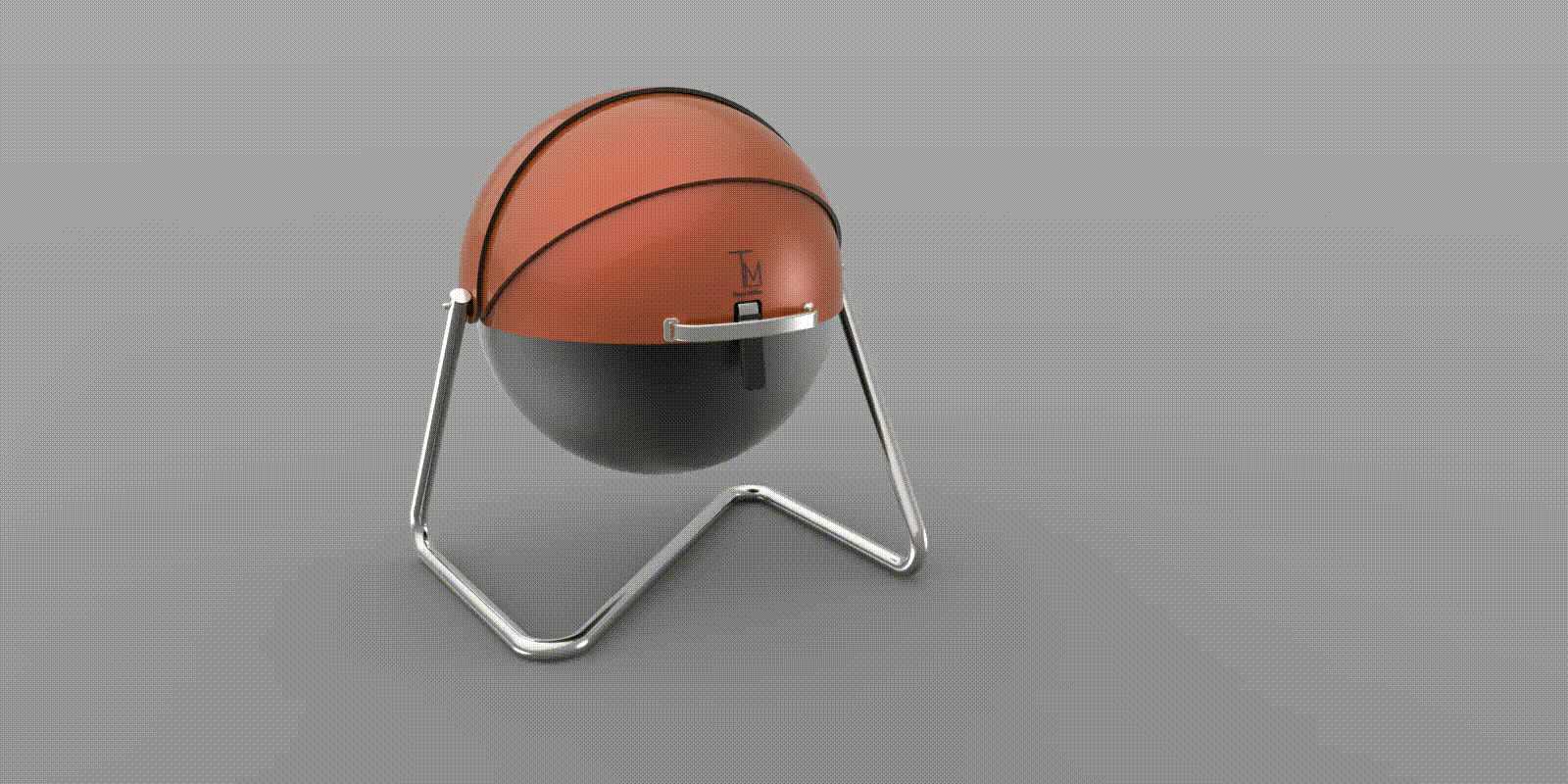

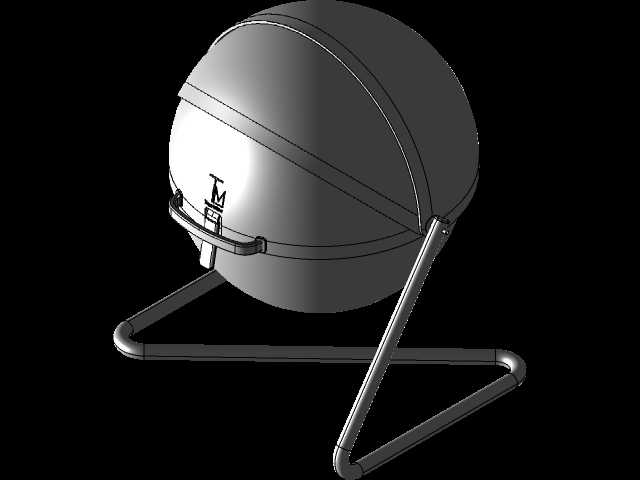

户外露营便携折叠烧烤支架结构设计

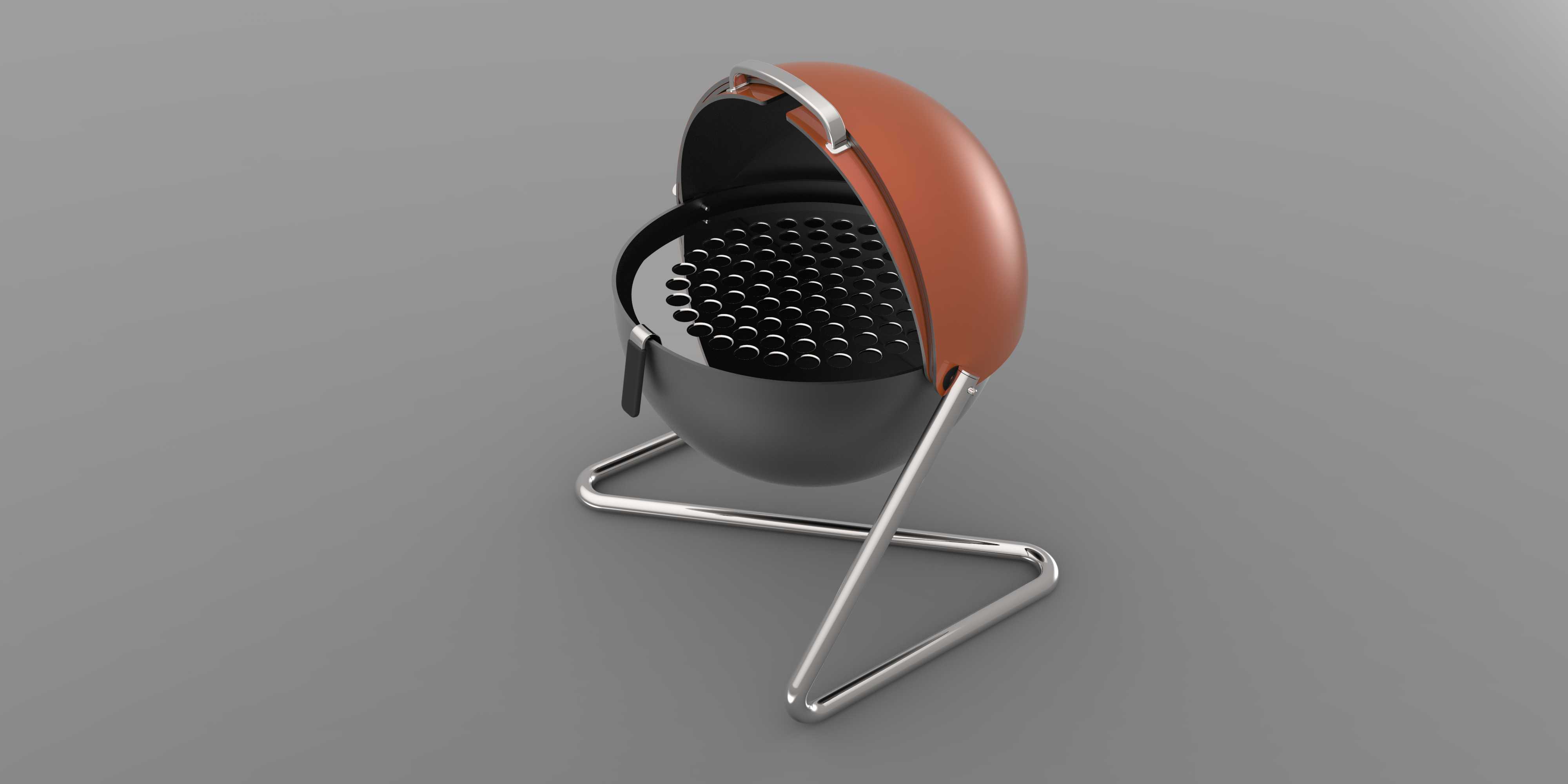

　　这款烤架的结构设计优先考虑户外场景的便携性需求，整体采用薄壁金属型材拼接成型，所有活动铰接点都做了限位防脱处理，展开后无需额外紧固件即可形成稳定的支撑结构，收纳时可将支腿、置物格栅完全收折至主框架内侧，整体收纳形态为规整长方体，可直接放入露营装备包的侧袋，也能堆叠在车载储物箱的边角位置，不会占用过多规整储物空间。从实际使用场景出发，烤架的支撑格栅采用等间距排布的条形金属结构，格栅间隙控制在12mm，既可以保证木炭燃烧的空气流通量，避免炭火因供氧不足出现闷燃冒烟的情况，也能防止小块木炭、烤制食材的碎渣直接掉落至下方接灰盘外，接灰盘采用抽拉式嵌入结构，与主框架的配合间隙控制在2mm以内，抽拉行程设置了末端限位，

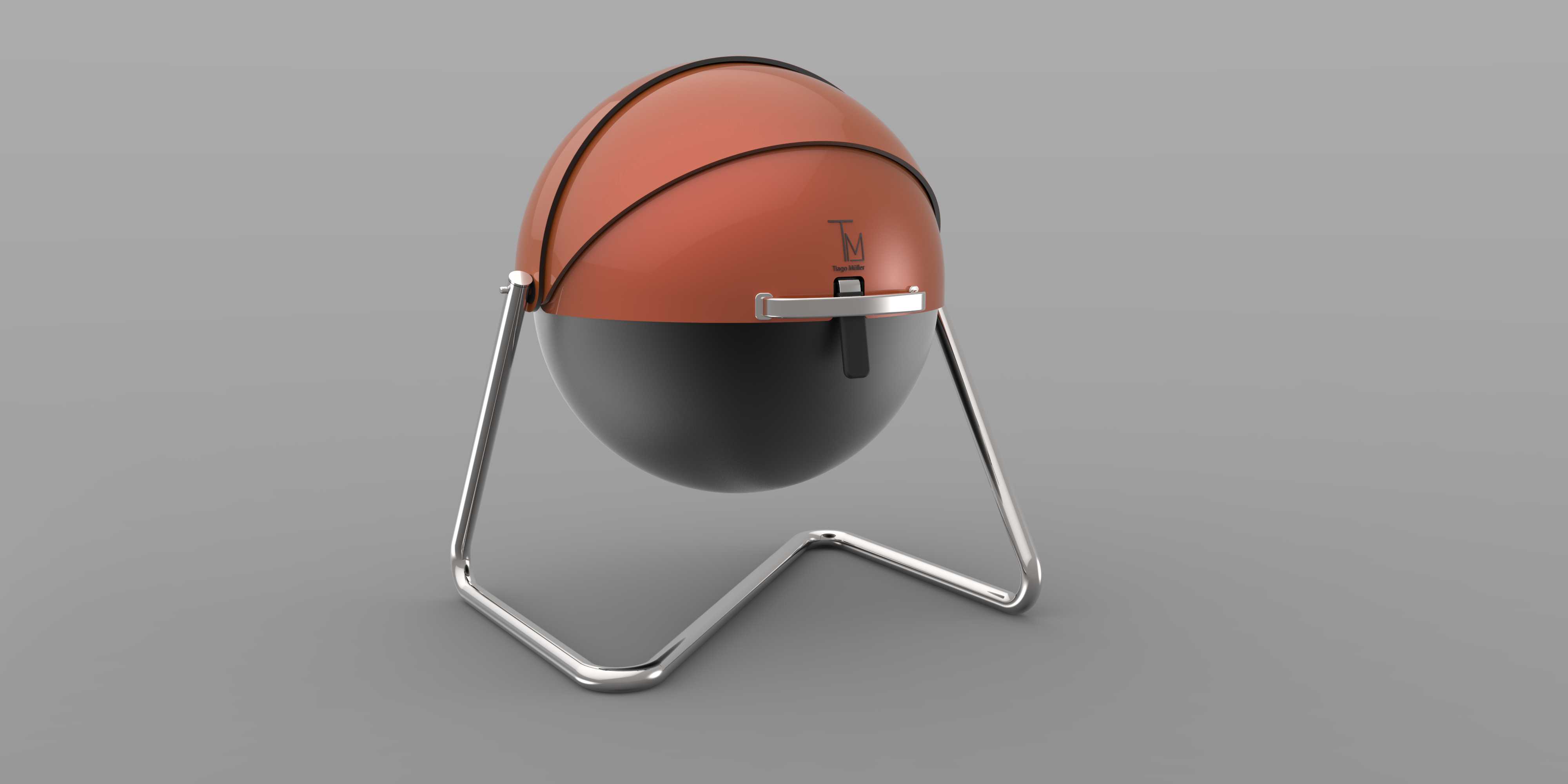

　　清理炭灰时不会因为抽拉过度导致盘体脱落撒漏。支腿部分采用外翻式四点支撑结构，每个支腿的展开角度经过力学校核，单腿可承载15kg的静载荷，即使放置满铸铁烤盘、待烤食材与木炭的总重量，也不会出现支腿弯折、架体侧翻的问题，支腿底部做了小平底防滑结构，在草地、砂石地面、硬化露营台面都能保持稳定支撑，不会因为地面轻微不平整出现架体晃动。设计过程中特意规避了复杂的异形曲面结构，所有零部件都采用常规钣金折弯、型材切割工艺加工，没有特殊定制的异形构件，生产时不需要开制专用冲压模具，小批量加工即可控制成本，零部件之间的连接全部采用可拆卸的铰接轴结构，后期如果单个支腿、格栅条出现变形损坏，可单独更换对应零件，不需要整体报废整个烤架。

　　主框架的边缘全部做了卷边钝化处理，没有裸露的金属锐边，组装、使用、收纳过程中不会划伤手部，格栅表面做了高温抗氧化处理，长期接触炭火高温也不会出现表层氧化层脱落的问题，日常使用后只需要用硬毛刷清理表面食物残渣即可，不需要做特殊的防锈养护。从安装边界来看，烤架展开后的整体高度控制在32cm，搭配常规露营马扎使用时，操作者不需要弯腰即可完成翻面、撒料等烤制操作，主烤制区域的有效置物尺寸为42cm28cm，可同时容纳8-10串常规尺寸的烤串，也能放置标准尺寸的铸铁烤盘、烤网，满足3-5人户外露营的烧烤用餐需求，收纳后的整体尺寸为45cm30cm*6cm，重量控制在3kg以内，单人单手即可拎取携带，长距离徒步露营也不会造成过大的负重负担。

　　结构上还预留了侧边拓展挂点，可外挂调料瓶置物架、烤签收纳筒等小型拓展配件，不需要额外打孔改造即可拓展使用功能，接灰盘与主框架之间预留了3cm的进风空间，即使在微风环境下也能保证木炭的充分燃烧，不需要额外配备手摇鼓风机助燃。
