便携挂扣式迷你钢卷尺三维设计作品

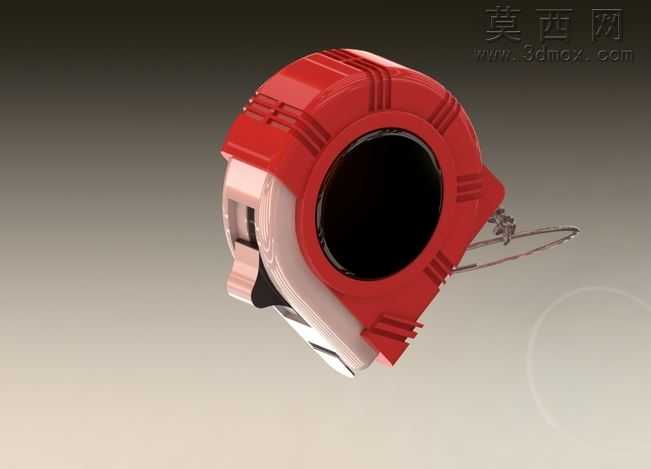

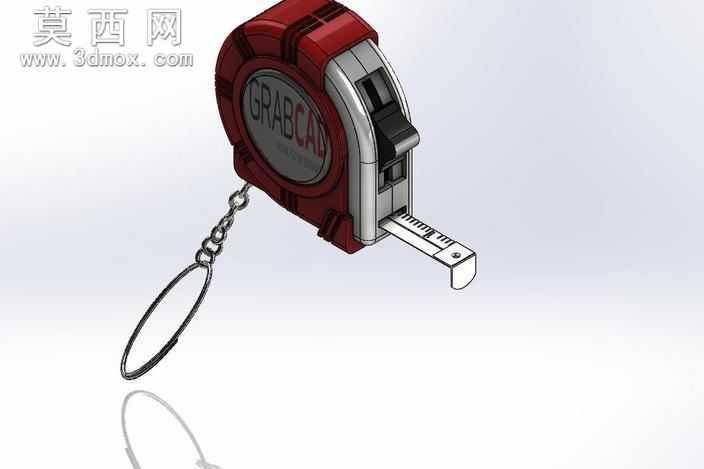

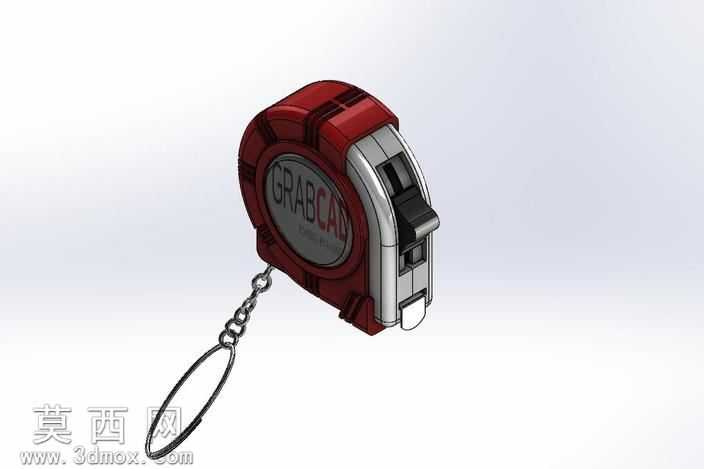

本作品为便携挂扣式迷你钢卷尺的三维设计成果，建模阶段以实物测绘的尺寸参数为基准，在三维建模环境中先完成整体轮廓的草绘定位，依次拆分尺壳、尺带、制动按键、挂扣挂环、内部卷簧结构等独立部件逐一建模。尺壳部分采用分体式结构设计，分别构建红色工程塑料主体与银灰色装饰包边的曲面造型，通过圆角、倒角处理还原实物的圆润握持手感，表面的标识区域采用浮雕式建模还原品牌标识的凹凸质感，同时预留出尺带出口、按键安装位的精准装配间隙。尺带部分采用薄型拉伸特征建模，表面的刻度标识通过贴图映射实现仿真效果，尺带前端的金属挂钩单独建模，还原挂钩的弯折结构与铆钉固定细节。制动按键部分做了滑块式结构设计，还原按键按压时的行程限位结构，确保虚拟装配时按键与尺壳的配合关系符合实际使用逻辑。挂扣与挂环部分采用金属材质建模，挂环的链节结构逐节构建并做铰接约束，还原挂环可自由摆动的活动特性，末端的钥匙圈采用扫掠特征完成圆环造型，边缘做圆滑处理避免锐边。材质渲染阶段，红色尺壳部分赋予哑光工程塑料材质，调整粗糙度参数还原磨砂塑料的漫反射质感，银灰色包边部分赋予半亮面金属烤漆材质，模拟金属包边的轻微反光效果；尺带部分赋予亮面不锈钢材质，添加细微的拉丝纹理提升真实感；挂扣挂环部分赋予亮面镀铬金属材质，调整反射参数模拟五金挂件的高反光特性；按键部分赋予黑色哑光塑料材质，与尺壳形成材质对比。整体装配完成后添加虚拟地面环境，调整光影角度为侧上方柔光，渲染输出时开启全局光照与环境遮蔽，让各部件的衔接缝隙、曲面过渡的光影层次更自然，既还原了迷你卷尺的小巧便携属性，也清晰展现了各结构的装配关系与材质特征，可作为五金量具类产品的设计参考、装配演示素材使用。
