轨道

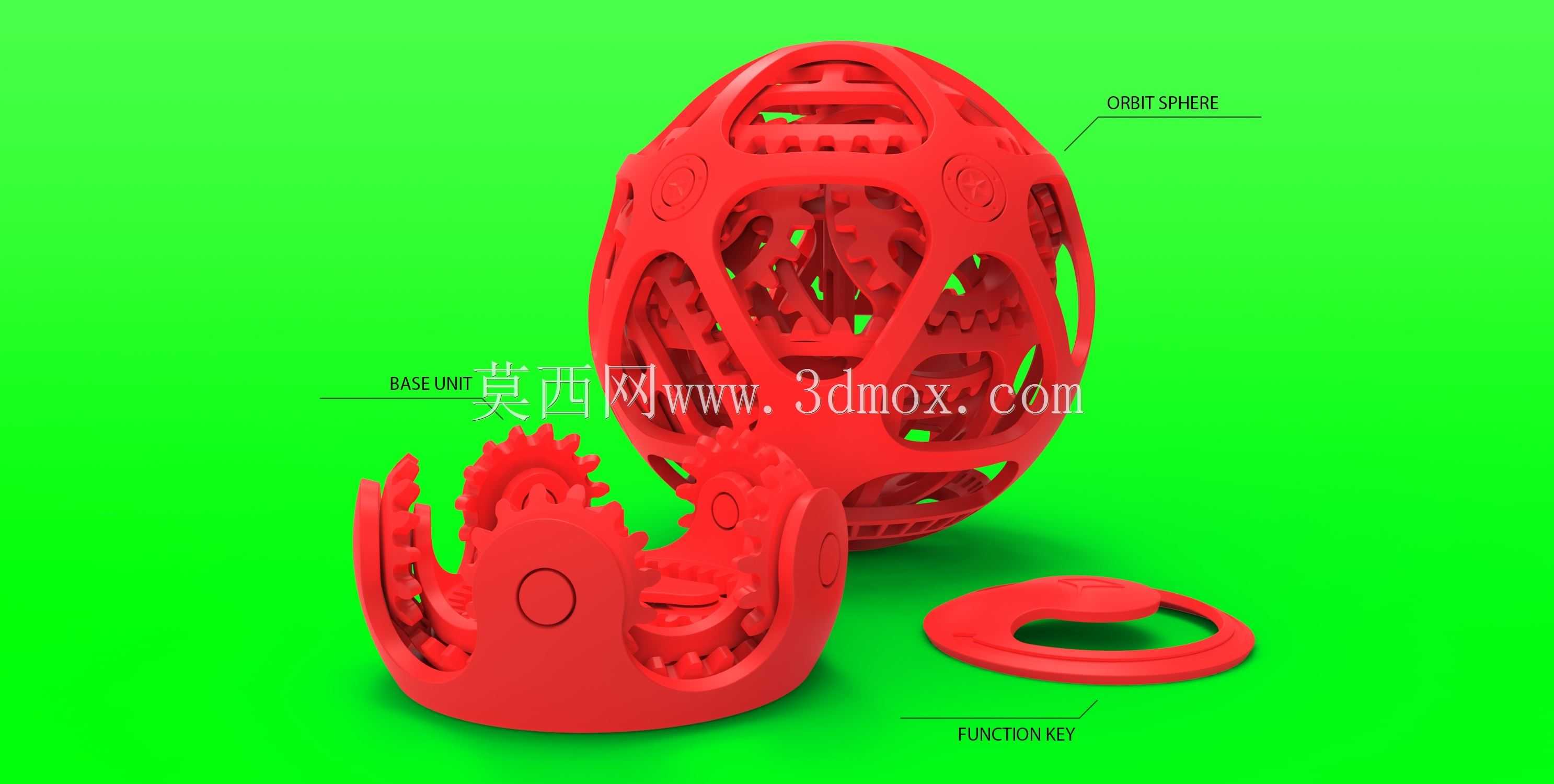

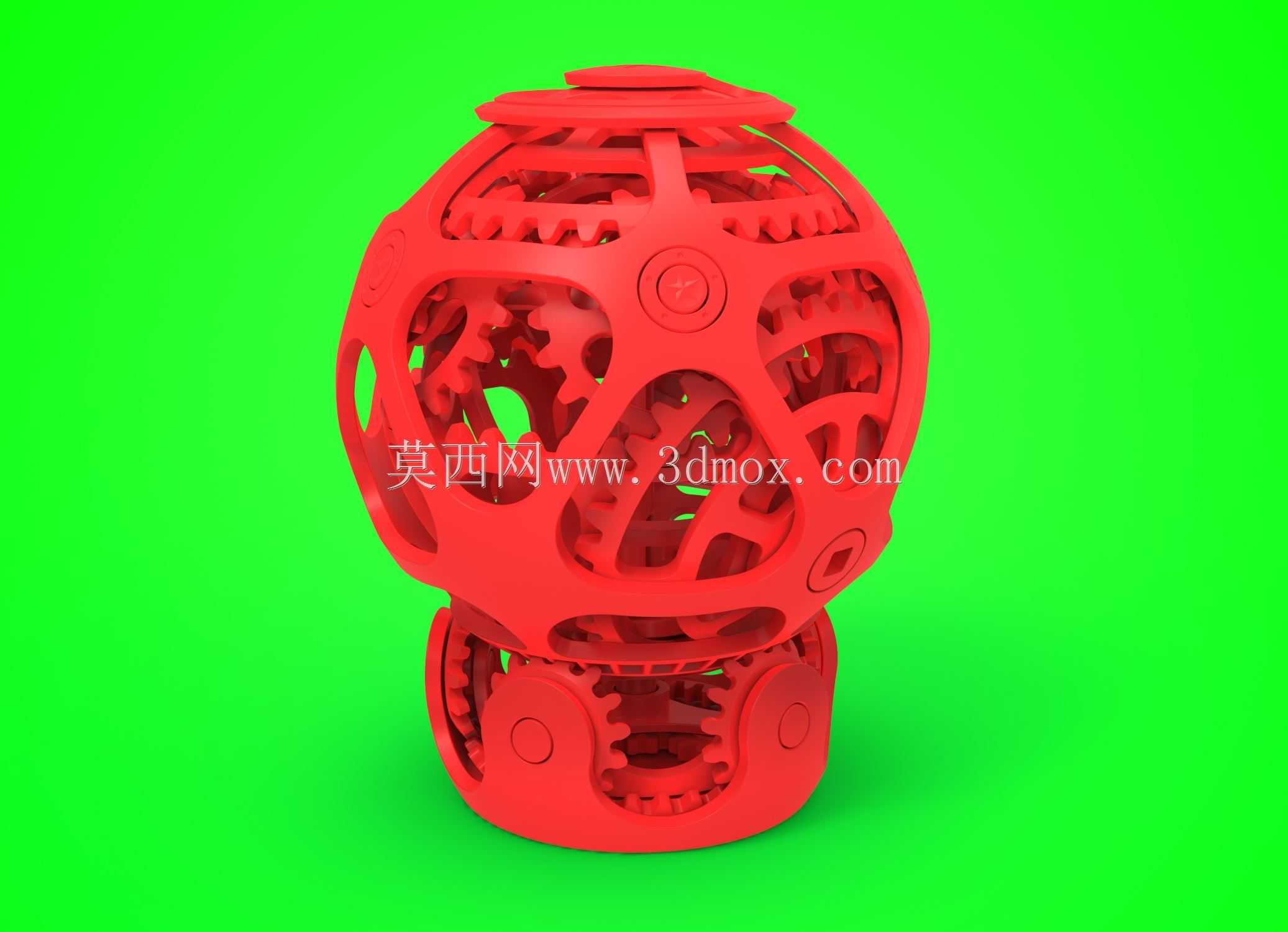

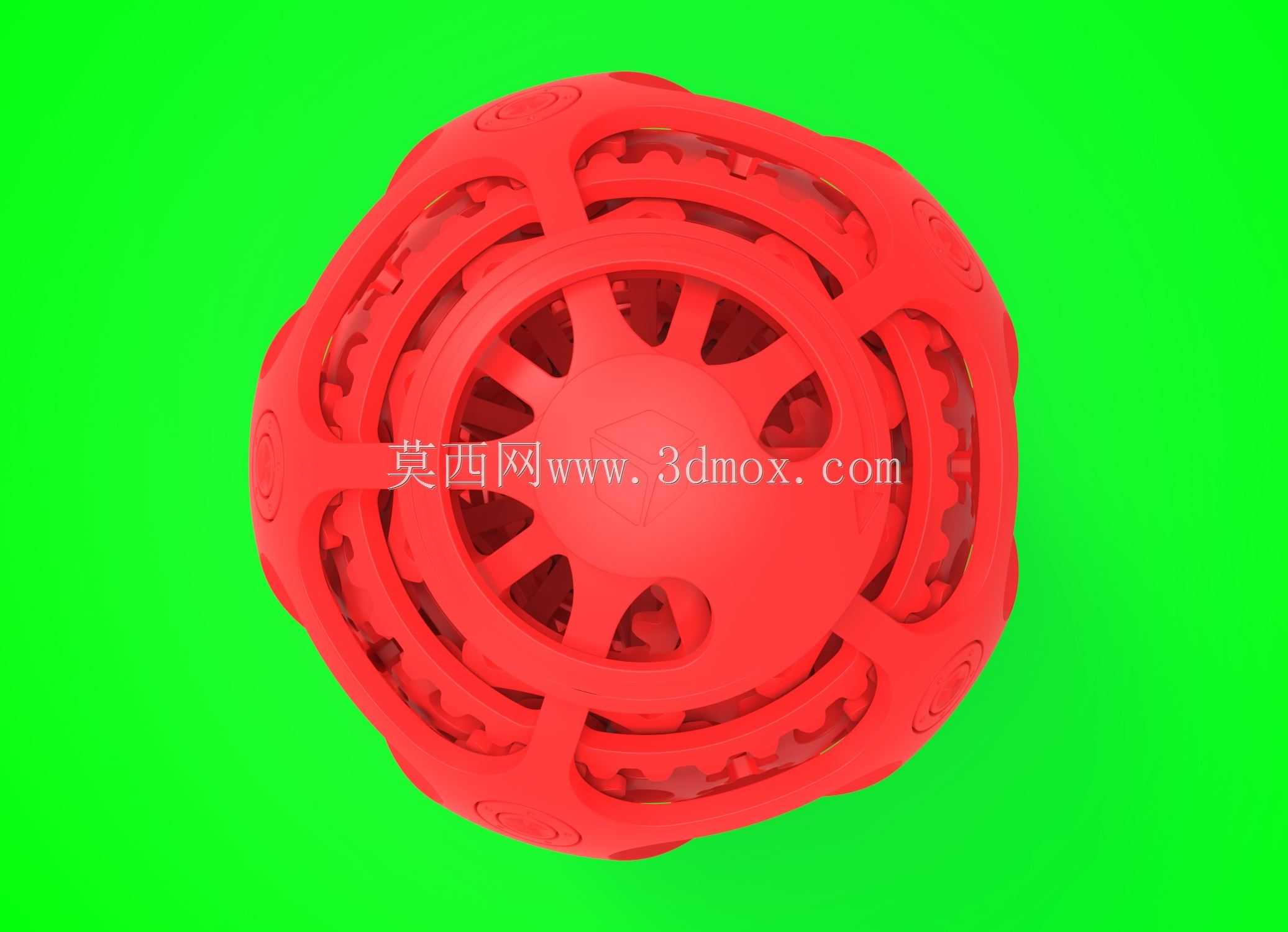

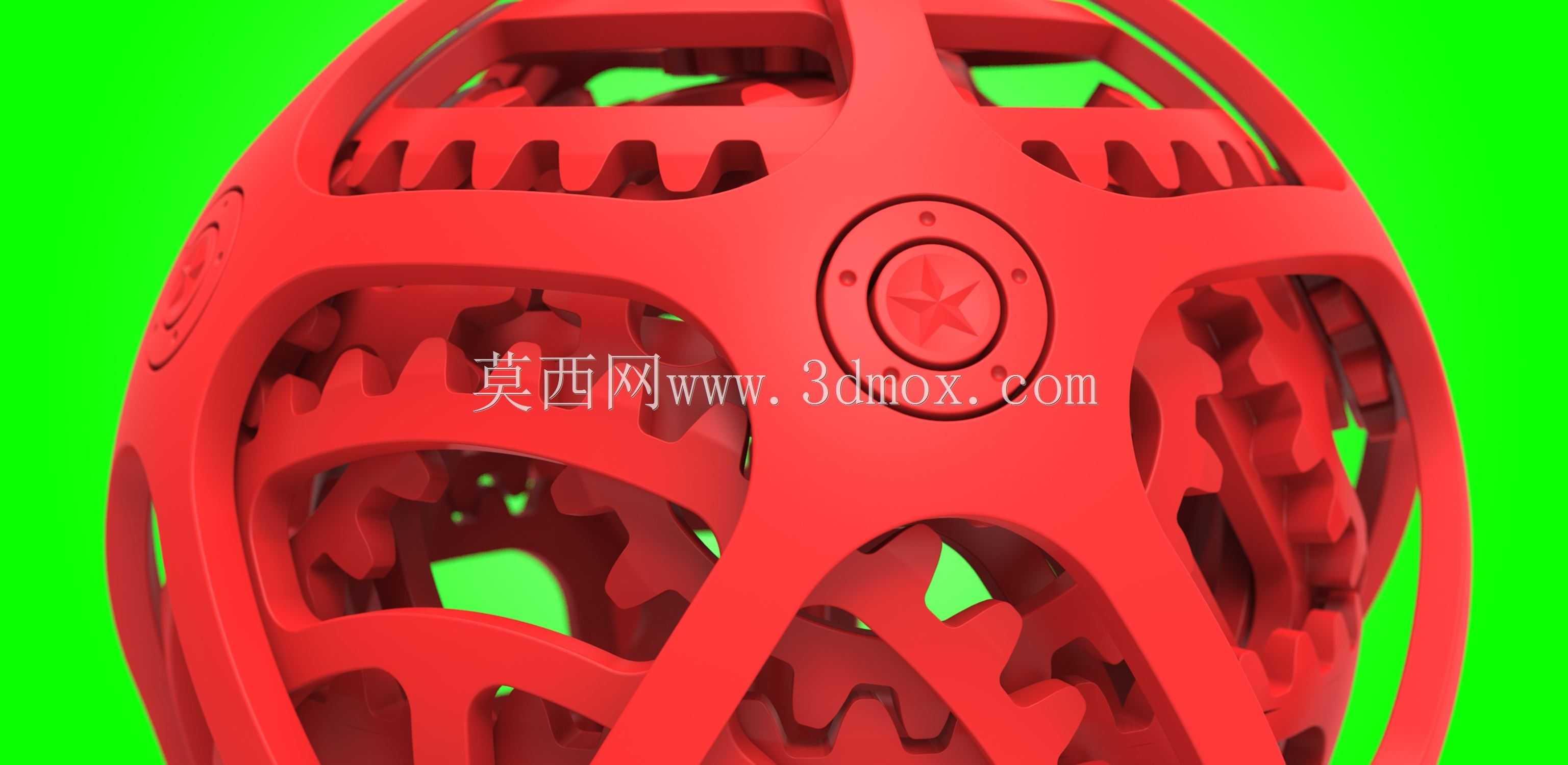

背景：我一直喜欢机械装置。一个简单的运动如何能导致看似无关的事情在另一个地方发生。。。我最近决定做一个手表运动模型。我被第一辆车的设计中的机械天才给吓坏了！看到所有这些运动部件完美地工作在一起，作为一个简单的阀杆转动的结果是令人惊讶的。虽然轨道与手表相比并不复杂，但我一直试图在设计中保持这种心态：一个简单的扭曲会导致其他各种疯狂的运动。尽管看起来可能很复杂，但遵循每个档位将显示设计的简单性。轨道：在轨道球体的上半环周围有一个由五个轴点组成的环。每一颗都有一颗恒星，其外围环绕着几个“行星”。当钥匙转动时，这些恒星中的每一颗都会转动，而行星会以相反的方向围绕它们旋转。由于行星齿轮基础装置，底盘本身也将在Y轴上转动。它几乎可以被看作是太阳系所在的旋转星系！零件：轨道由两个主要单元组成：基本单元和轨道球体。轨道球体可以独立工作–通过将钥匙插入三个钥匙槽位置中的任意一个并转动，轨道将变得栩栩如生。根据所选插槽，可以实现两种速度。将动态观察球体放置在基本单元上并扭曲关键点时，整个球体将旋转。装配：我有点担心打印这个的可能性，所以我在轴点周围留了0.5mm的间隙，在齿轮齿之间留了0.4mm的间隙，我希望这足够了（但不要太多！）。整个组件已在SolidWorks中正确匹配，准备打印。你可以尽情地玩一玩，把这个机制形象化。只要把钥匙拧在上面就行了
