C型快速压紧夹持工具结构设计

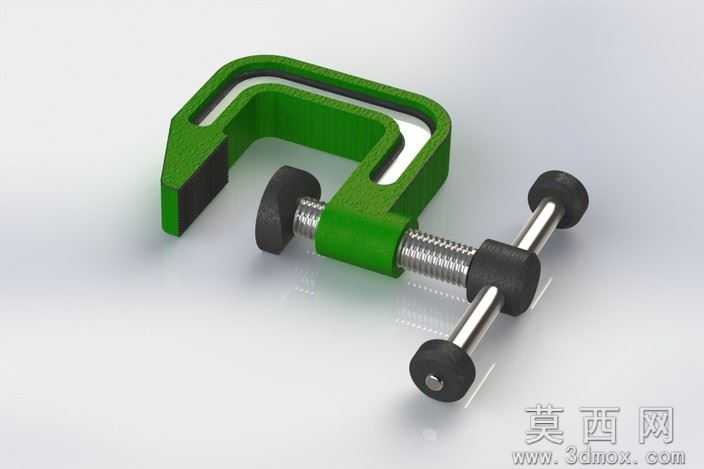

本作品为手动式C型快速压紧夹持工具的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工的实际公差要求，所有零件均按照实际装配关系完成配合约束，可直接用于工程图导出与实物加工参考。模型整体采用C型开口框架作为主体承载结构，主体框架选用高强度铸铁材质进行渲染表现，表面做红色喷塑工艺质感处理，通过调整材质的粗糙度、反光度参数还原工业级夹具的漆面质感，框架边缘做圆弧过渡处理，避免应力集中的同时提升握持操作的安全性。压紧执行机构采用螺杆传动结构，顶部设置横向加长操作手柄，手柄表面做黑色防滑橡胶材质渲染，增大操作时的摩擦力，无需额外辅助工具即可手动完成压紧力的调节，螺杆部分采用金属镀铬材质表现，还原金属杆件的冷冽金属光泽与加工纹理，螺杆与框架的配合处设置耐磨衬套结构，减少长期使用的磨损量。底部压头部分采用可活动式压块设计，压块与螺杆端部采用球铰连接，可自适应不同角度的被夹持工件表面，避免压伤工件表面，压块表面做黑色淬火处理的材质表现，体现其高硬度耐磨的性能特点。底部支撑座设置防滑橡胶垫，增大与工件接触面的摩擦力，防止夹持过程中出现打滑移位问题。建模过程中对所有活动部件进行了运动干涉检查，验证螺杆升降行程范围内无结构卡滞问题，整体结构紧凑，操作便捷，可广泛应用于工件粘接、焊接、钻孔加工时的临时固定场景。渲染阶段采用三点布光方案，主光源从侧上方打亮主体结构，突出框架的曲面造型与各部件的材质差异，辅助光源补全暗部细节，避免阴影区域死黑，背景采用低饱和度灰色渐变，突出模型本身的结构特征，最终渲染效果清晰展现了夹具的整体外观与各部件的装配关系，可用于产品展示、教学演示以及加工生产的参考依据。
