带保护圈微型四旋翼无人机结构设计

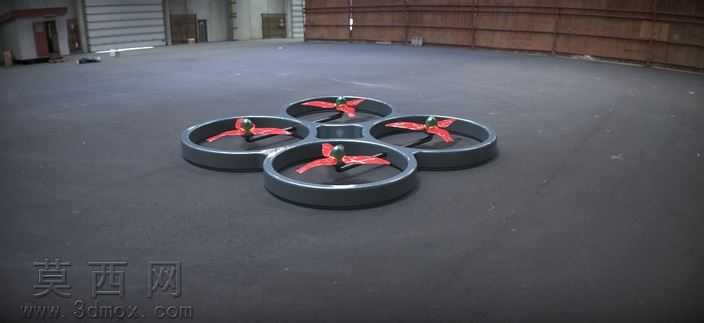

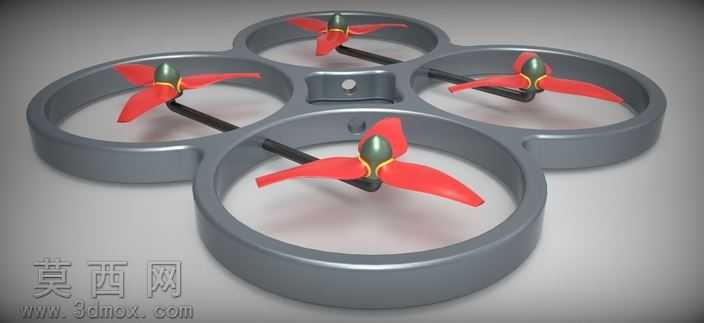

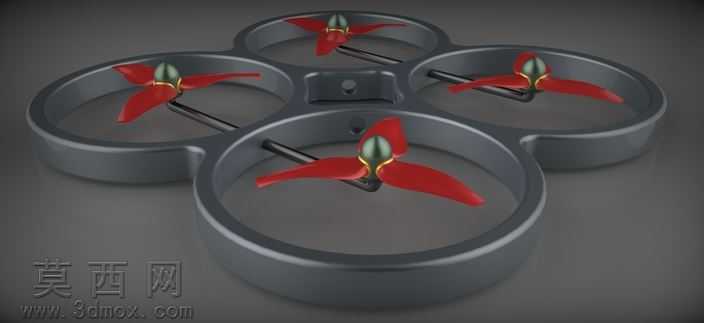

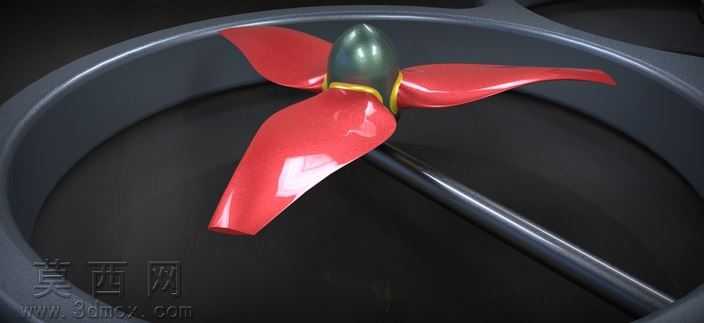

本作品为微型四旋翼无人飞行器的完整三维结构设计，整体采用一体式机架布局，四个旋翼安装位呈中心对称分布，每个旋翼外侧都设置了环形保护圈结构，可在飞行碰撞时有效缓冲冲击力，避免桨叶直接触碰障碍物发生损坏，同时也能提升低空飞行、室内飞行的使用安全性，降低旋翼剐蹭带来的安全风险。建模过程中严格遵循微型飞行器的轻量化设计原则，机架主体采用一体化成型的结构思路，中心区域预留了飞控板、电池、信号接收模块的安装位，四个机臂从中心舱体向外延伸，末端设置电机安装座，可适配微型空心杯电机的安装定位，保证动力输出的同轴度，减少飞行过程中的震动偏移。旋翼部分采用三叶螺旋桨设计，桨叶经过曲面优化，在保证升力输出效率的同时降低转动噪音，桨叶与电机输出轴的连接位做了定位卡扣设计，方便快速拆装更换。模型在渲染阶段为机架部分赋予了哑光磨砂的工程塑料材质，还原微型消费级无人机常用的ABS材质质感，桨叶部分采用半透明亮面红色材质，搭配金属质感的桨毂装饰件，视觉对比鲜明，能够清晰区分不同结构部件。设计过程中充分考虑了实际生产的装配可行性，所有结构件的壁厚都控制在合理范围，既保证结构强度满足飞行受力需求，又尽可能降低整机重量，提升续航表现。机架的保护圈与机臂采用平滑过渡的曲面连接，没有尖锐棱角，既提升了外观的流畅度，也能减少飞行过程中的风阻。中心舱体顶部预留了摄像头安装位，可搭载微型航拍模块实现基础的航拍侦察功能，整体结构紧凑，直径控制在2.25英寸左右，属于掌心级的微型无人机尺寸，适合作为入门级飞行器的结构原型，也可用于故障诊断、飞行原理教学的演示模型，帮助学习者直观理解四旋翼飞行器的动力布局、结构组成与飞行原理。
