压力机用膜式离合器结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-21 ID:514726
  • 压力机用膜式离合器结构设计方案
  • 压力机用膜式离合器结构设计方案

  在冲压生产车间的压力机传动链路里,膜式离合器是衔接飞轮动力输出与滑块执行端的核心部件,其工作状态直接决定冲压节拍的稳定性、单次冲压动作的响应精度,以及整套冲压设备的作业安全冗余。不同于传统干式摩擦离合器的多片叠压结构,这款膜式离合器采用膜片弹簧作为核心施力元件,将传统结构中分散的压紧弹簧、分离杠杆等部件的功能集成在单一膜片元件上,大幅压缩了离合器整体的轴向安装尺寸,对于压力机这类需要紧凑布置传动腔的设备来说,能有效缩短飞轮轴到曲轴输入端的轴向跨度,降低长轴传动带来的挠度变形风险。

  从实际应用场景来看,这类膜式离合器主要适配中小吨位的开式压力机,覆盖五金冲压、薄板成型、小型零件精冲等常规冲压工况,在频繁离合的单次冲压模式下,膜片弹簧的非线性弹力特性可以保证摩擦副在磨损量达到一定阈值前,压紧力始终维持在稳定区间,不会像传统螺旋弹簧离合器那样,随着摩擦片磨损出现压紧力线性下降、传递扭矩不足的打滑问题。设计过程中,首先要匹配压力机的额定公称力行程,核算离合器需要传递的最大静扭矩,膜片弹簧的指端分离行程、压紧力载荷曲线需要和压力机的操纵机构行程完全匹配,避免出现分离不彻底导致的带料问题,或是压紧力不足导致的冲压过程中动力丢转。

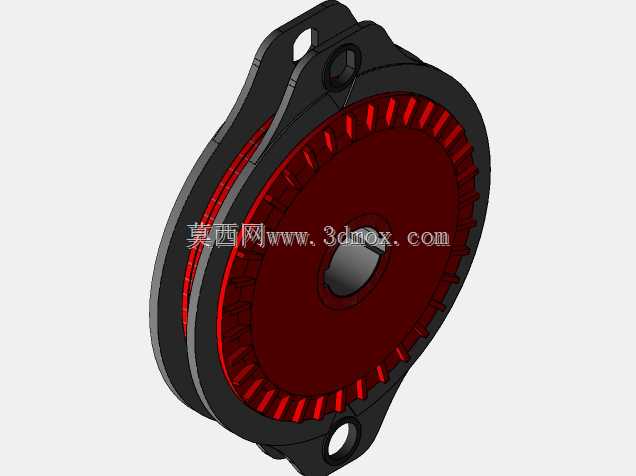

  外形结构上,这款离合器采用外壳包裹式设计,外侧的黑色壳体为铸钢材质,既承担摩擦副的防护作用,避免冲压车间的金属碎屑、粉尘进入摩擦面造成异常磨损,同时壳体上预留的两个安装吊耳结构,可直接通过螺栓固定在压力机的传动腔侧壁上,安装时不需要额外设计复杂的支撑托架,安装基准面与飞轮轴线的同轴度公差可控制在0.05mm以内,降低现场安装调试的对齐难度。内侧的红色摩擦副区域采用径向开槽设计,开槽方向顺着离合器旋转的切向布置,一方面可以在离合结合过程中快速排出摩擦面间的空气,避免形成气膜导致结合力矩传递滞后,另一方面也能容纳摩擦过程中产生的微量磨屑,减少磨屑在摩擦面间的研磨损耗,延长摩擦片的更换周期。

  安装边界方面,离合器的中心孔为带键槽的通孔结构,可直接与压力机的曲轴输入端配合,平键连接的形式可以保证大扭矩传递下的连接可靠性,不会出现长期冲击载荷下的键槽滚键问题。整体径向尺寸控制在适配常规25吨到63吨开式压力机的飞轮安装腔范围内,轴向厚度比同扭矩规格的多片离合器薄近三分之一,对于老款压力机的离合器改造升级场景,不需要改动原有飞轮、曲轴的安装位置,可直接替换原有老式离合器,大幅降低设备改造的加工成本与停机周期。

  功能特性上,膜片弹簧的对称结构使得离合器在高速旋转时,压紧力不会受离心力影响出现大幅衰减,这一点对于压力机连续冲压模式下的高转速工况尤为重要,当飞轮转速达到每分钟数百转时,传统螺旋弹簧会因为离心力向外扩张,导致对摩擦片的正压力下降,而膜片弹簧的整体式结构在旋转时的应力分布均匀,压紧力波动范围可控制在5%以内,保证连续冲压时的动力传递稳定性。同时,膜片弹簧的分离指端受力均匀,操纵机构推动分离轴承时的所需推力比传统结构降低近30%,可以有效降低操纵机构的负载,减少分离轴承、操纵连杆的磨损速率,降低设备日常维护的频次。

  设计过程中还需要考虑摩擦副的散热问题,虽然膜式离合器的结合过程比多片离合器更平顺,滑磨时间更短,但在高频次冲压工况下,滑磨产生的热量如果不能及时散出,会导致摩擦片的摩擦系数下降,甚至出现烧片问题。这款结构在壳体边缘预留了均匀分布的通风间隙,离合器旋转时可通过自身的泵风效应带动空气流经摩擦副表面,带走滑磨产生的热量,不需要额外增设冷却管路,结构更简单可靠,也避免了漏油污染摩擦片的风险。在实际选型匹配时,只需要核对压力机的额定扭矩、曲轴端的安装轴径、安装腔的径向与轴向空间,以及操纵机构的分离行程,就可以完成适配,不需要做过多的定制化修改,对于设备制造厂的标准化选型,以及终端用户的备件更换都十分友好。
