按钮按压性能测试工装结构设计

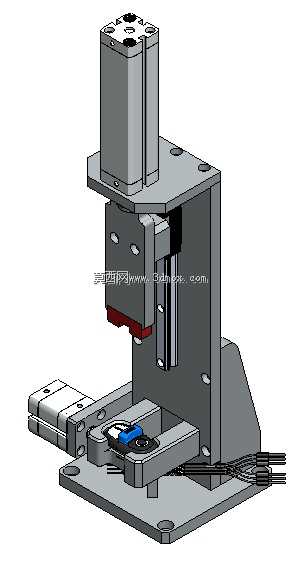

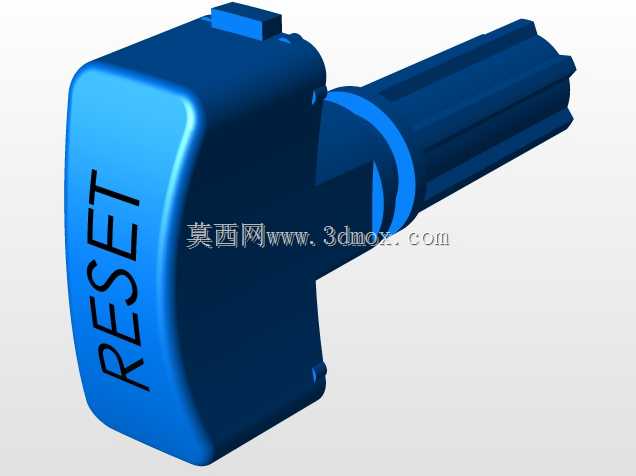

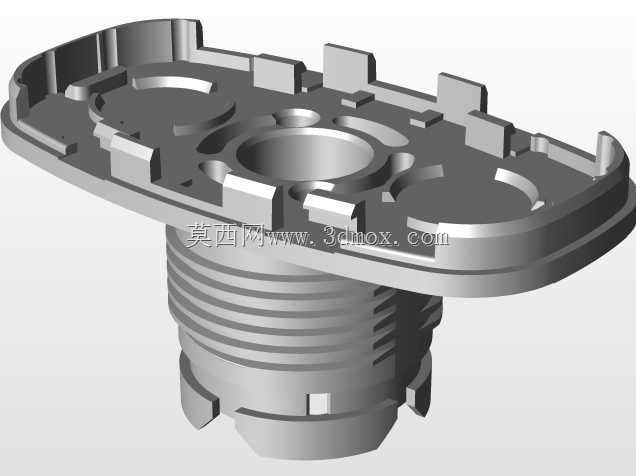

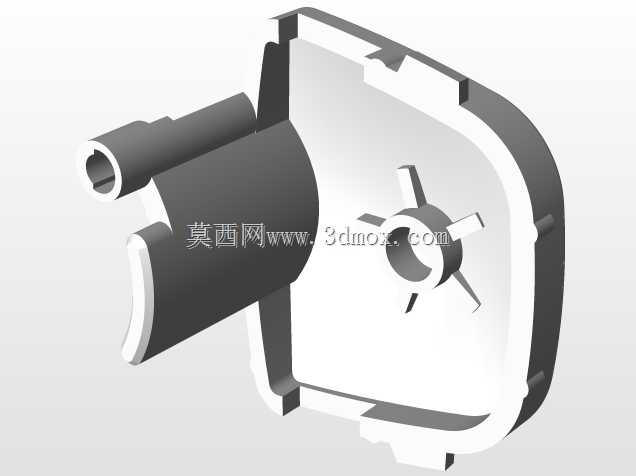

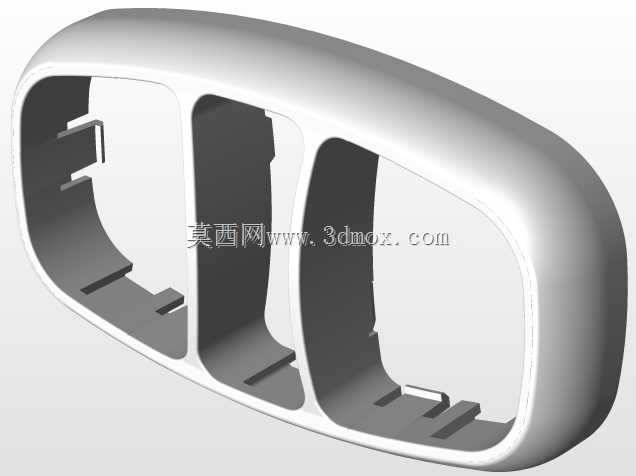

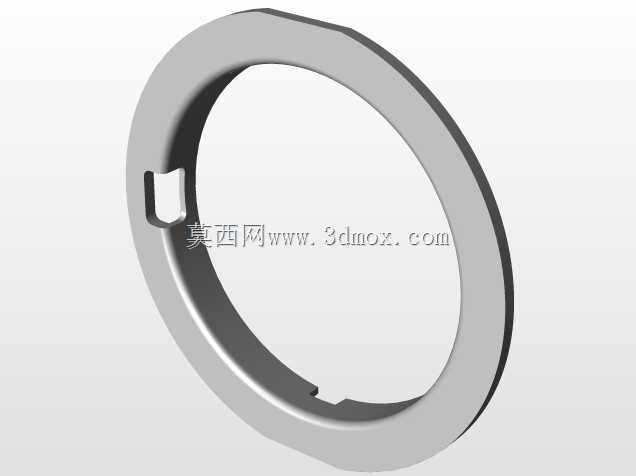

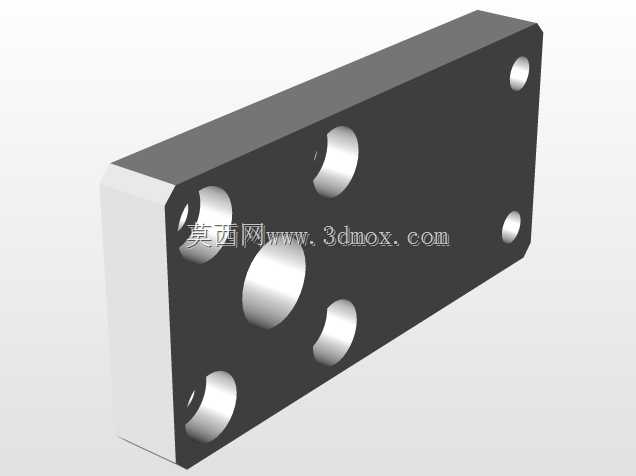

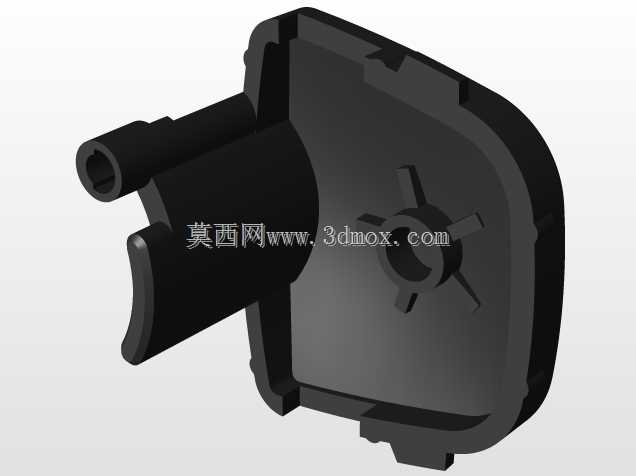

　　在消费电子、低压电器、汽车零部件的产线终检环节，按钮类零件的通断触发手感、按压行程一致性、寿命预压验证是绕不开的检测工序，这套测试装置正是针对小尺寸命令按钮的单工位快速检测需求开发的压合检测工装，适配产线旁的离线抽检或小批量试产的全检工位，不需要复杂的流水线对接，单台设备即可完成按钮的按压触发测试。整套机构采用立式悬臂压合布局，底部安装板采用整块6061铝板铣削加工，平面度控制在0.02mm以内，所有安装孔位均做沉头处理，保证设备放置在工作台面时无凸起干涉，底部预留的四个安装腰孔可适配M6螺栓固定在标准铝型材工作台上，安装边界控制在长220mm、宽160mm的矩形范围内，整体高度不超过210mm，不会占用过多产线旁的操作空间，

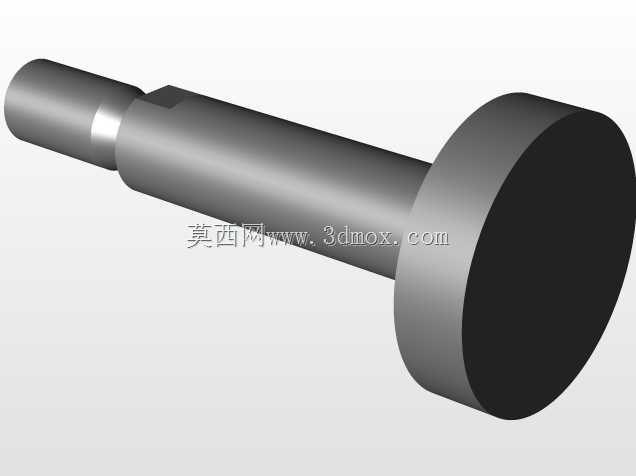

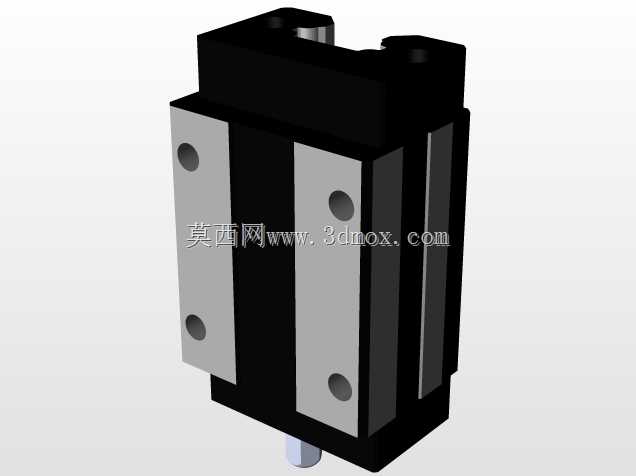

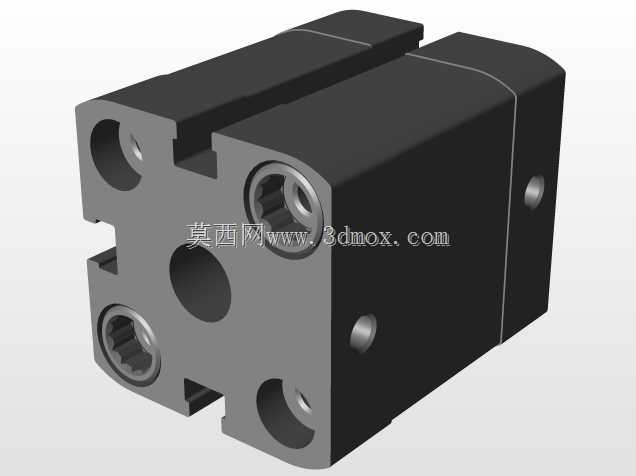

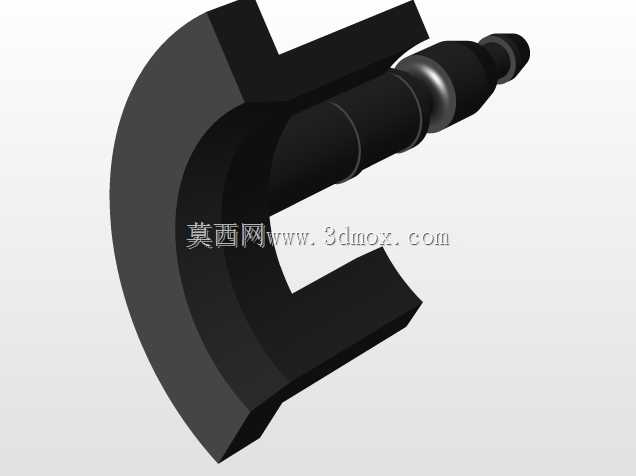

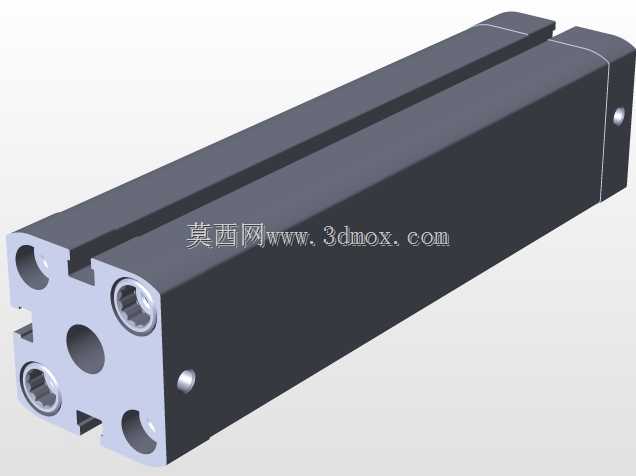

　　适合紧凑的车间工位布局。上部的压合驱动采用标准薄型导杆气缸，缸径选型为20mm，行程30mm，气缸本身自带的两根导向杆可抵消压合过程中的侧向力，不需要额外加装直线导轨做压头导向，既压缩了整体结构高度，也减少了加工装配的累计误差。气缸输出端连接的压头座采用分体式设计，压头接触按钮的部位镶嵌红色聚氨酯缓冲垫，硬度选择邵氏60A，既可以保证按压时压力均匀传递到按钮表面，避免硬接触刮花按钮外观面，也能缓冲气缸下压到行程末端的冲击力，防止冲击力过大损坏按钮内部的弹片结构。压头座侧面预留的安装槽可加装微型位移传感器或压力传感器，根据不同的测试需求扩展行程检测、按压力值采集的功能，不需要对主体结构做二次改造。下部的定位夹具采用快换式设计，

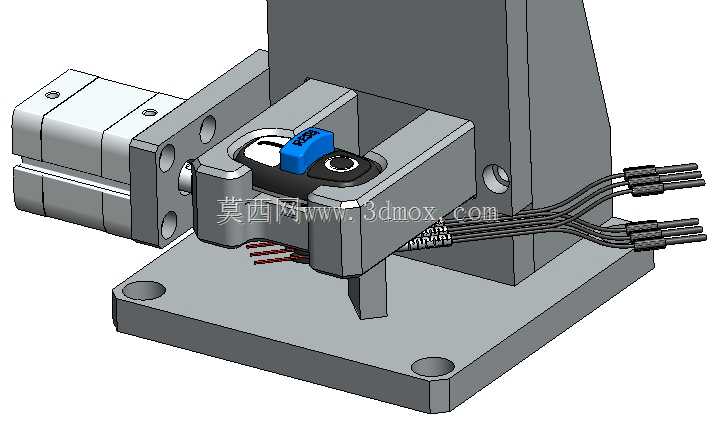

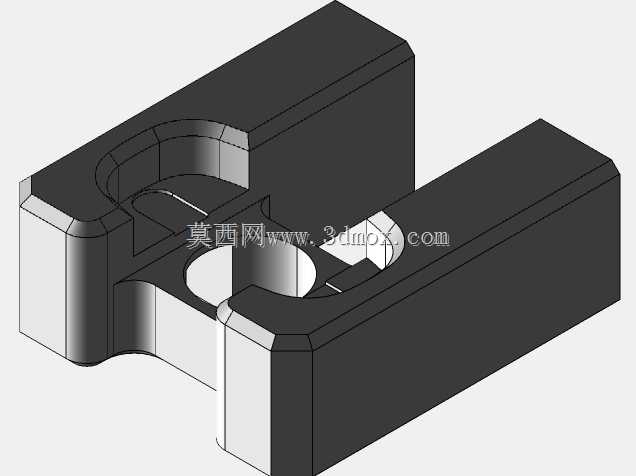

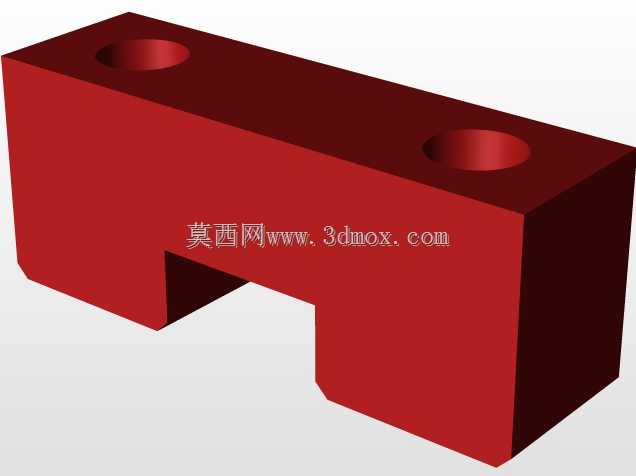

　　夹具底座通过两个定位销与底板做精准定位，更换不同规格的按钮产品时，只需要松开两个手拧螺丝即可更换对应的定位块，单款产品的夹具切换时间控制在1分钟以内，适配多品种小批量的生产检测需求。定位块上根据按钮的外形轮廓铣削仿形定位槽，槽宽公差控制在+0.05mm，既可以保证按钮放入后无窜动，也不会出现卡料导致取放困难的问题，定位块旁侧预留的走线槽可布置按钮的测试引线，直接对接通断检测模块，压头下压到位时即可同步采集按钮的通断信号，判断按钮是否能正常触发。整套机构的立板支撑采用L型折弯结构，折弯处做加强筋处理，避免气缸长期往复压合导致立板出现形变，立板与底板之间采用内六角螺栓连接，配合两个圆柱销做定位，保证压合方向与底板的垂直度控制在0.

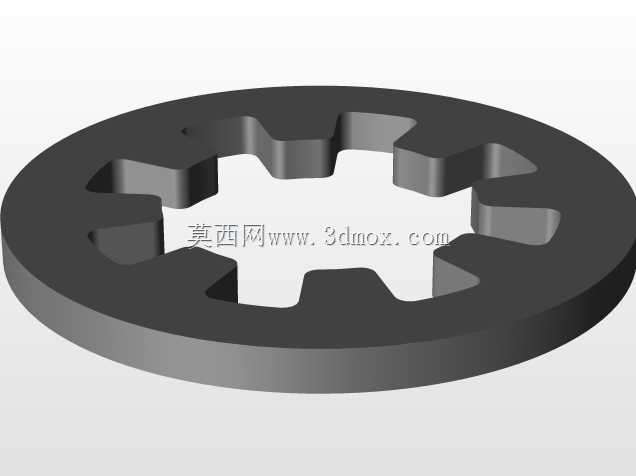

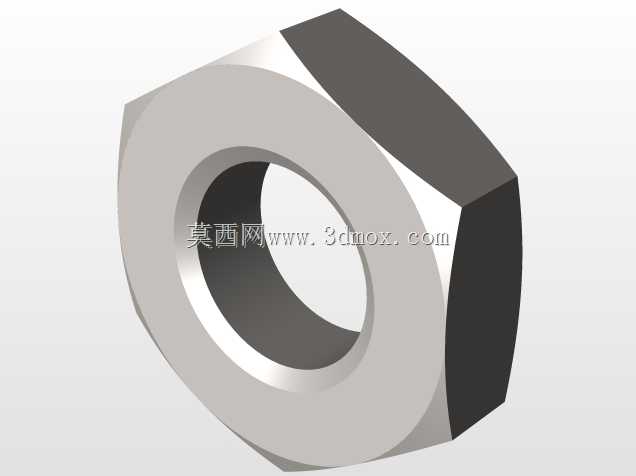

　　01mm以内，防止长期使用后压头出现偏斜，导致按压位置偏移。气路走线全部隐藏在立板与底板的内部线槽内，外部仅预留进气接头与测试线缆接口，避免车间生产过程中线缆被拉扯损坏，也减少了积灰的死角，日常维护只需要定期检查气缸的润滑情况与缓冲垫的磨损程度即可。在实际使用场景中，操作人员只需要将待检测的按钮放入定位槽，踩下脚踏阀即可控制气缸下压，压头按压按钮到设定行程后保持1-2秒，检测系统采集按钮的通断信号，判断合格后气缸自动回升，操作人员即可取出完成测试的产品，单工位的测试节拍可控制在3秒以内，相比人工手动按压检测的方式，既保证了每次按压的行程、压力一致，避免人工按压力度不均导致的误判，也大幅降低了检测人员的重复劳动强度。针对不同的按钮行程要求，可通过调节气缸上的磁性开关位置来控制下压行程，不需要更换机械限位结构，调节范围覆盖0-25mm的常见按钮行程，适配大部分轻触开关、命令按钮、微动开关的测试需求。结构设计过程中全部采用标准件采购与机加工件结合的方式，除了底板、立板、压头座、定位块需要定制机加工外，其余的气缸、螺丝、销钉、接头全部采用市面通用标准件，后期维护更换配件不需要单独定制，降低了设备的制造与维护成本，整体结构没有复杂的传动机构，装配难度低，普通的机加工车间即可完成整套设备的加工与装配，不需要高精度的五轴加工设备。
